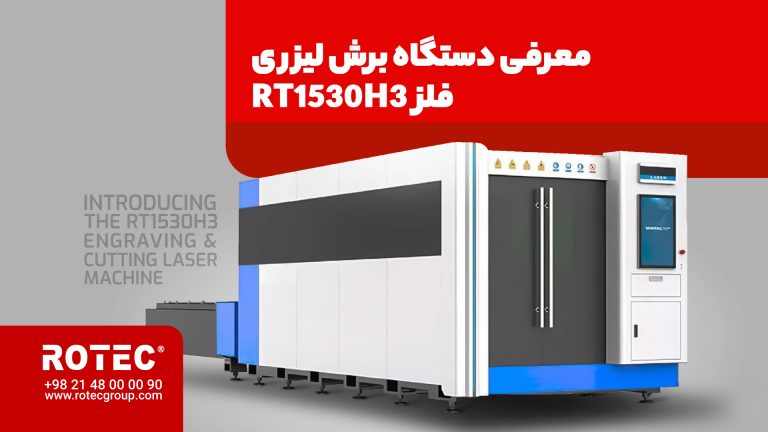

برش فلزات فایبر RT1530H3

Laser Cutting Machine Metal RT1530H3

ویژگی‌ها:

توان: 1/1.5/2/3/4/6 کیلووات
تکنولوژی لیزر: فایبر
سیستم عامل: cypcut
ابعاد کارگیر: 3000×1500 میلی‌متر

دستگاه لیزر RT1530H3 از سری دستگاه‌های لیزر است که برای برش لیزری ورق‌های فلزی تا قطر 25 میلی‌متر با مولد لیزر 1 کیلووات تا 6 کیلووات به‌کار می‌رود. از جمله مزایای این دستگاه لیزر در مقایسه با سایر دستگاه ليزر برش فلزات مانند CO2, YAG, Water jet and Plasma، افزایش بهره‌وری و کاهش هزینه‌های تعمیر و نگه‌داری است.

تجهیزات جانبی:

گارانتی:

1 سال

دستگاه برش لیزر فلز RT1530H3 از سری دستگاه‌های برش لیزر است که با سورس لیزر 1/1.5/2/3/4/6 کیلووات، برای برش لیزری ورق‌های فلزی مانند آهن تا قطر 25 میلی‌متر به‌کار می‌رود.

از جمله مزایای دستگاه برش لیزر فلز RT1530H3 در مقایسه با سایر برش لیزر فلزات مانند CO2, YAG, Water jet and Plasma، افزایش بهره‌وری و کاهش هزینه‌های تعمیر و نگه‌داری است.

با استفاده از این دستگاه می‌توانید قطر سوراخ در ضخامت برش (زاویه کونیک) و کوچک‌ترین شعاع قابل برش (کرف) را مشخص کنید که وابسته به ضخامت ورق بوده و بهتر است در طراحی لحاظ گردد؛ هر چه کرف دستگاه در برش کمتر باشد، قابلیت برش الگوهای پیچیده‌تر و دنده‌های ریز ضخیم، افزایش می‌یابد.

نوع گاز، توان خروجی برش، نوع ورق، تنظیمات سرعت و دقت دستگاه، پلیسه ی حاصل از برش را به شدت کاهش می‌دهد؛ در نتیجه کیفیت نهایی بهتر شده و نیاز به فرایند ماشین‌کاری ثانویه کاهش می‌یابد.

برای برش فلزات مختلف با دستگاه h3 از گازهای متفاوتی استفاده می‌کنند که انتخاب گاز مورد نظر، تعیین‌کننده برش بهتر و با کیفیت‌تر قطعه کار خواهد بود؛ برای این دستگاه، اکثرا از گازهایی همانند اکسیژن و نیتروژن برای برش لیزری استفاده می‌کنند.

گاز نیتروژن کیفیت بسیار بالاتری برای برش نسبت به سایر گازها ایجاد می‌کند، البته برای انتخاب گاز مورد نظر باید به نوع فلز و ضخامت مورد نظر توجه نمود؛ به عنوان مثال برای حفظ کیفیت برش و جلوگیری از سیاه شدن محل برش برای ورق‌های استیل و یا آلومینیوم بهتر است از گاز نیتروژن استفاده کنید.

دستگاه h3 در صنعت هوافضا، صنعت نفت و گاز، صنایع نظامی و دفاعی، صنعت ساختمان‌سازی، صنعت پزشکی و ... کاربرد دارد.

متریال‌های قابل برش



 متریال

  برش

توان (کیلووات)

1

1/5 2 3 4

6

ضخامت اسمی (میلی‌متر)

آهن

12 16 18 20 22 25

استیل

5 6 8 12 12 20
آلومینیوم

3 6 8 10 12 16
برنج

3 4 6 8 8 12

نحوه ثبت سفارش

برای خرید دستگاه برش لیزر فلزات می‌توانید از طریق سایت، تماس با تیم فروش و واتس‌اپ اقدام نمایید.

نصب و راه‌اندازی

بعد از خرید دستگاه برش لیزر فلز RT1530H3​، همکاران واحد خدمات پس از فروش، جهت نصب، راه اندازی و آموزش دستگاه هماهنگی‌های لازم را انجام می‌دهند. در زمان تعیین شده، مسئول راه‌اندازی دستگاه از واحد فنی در محل شما حاضر می‌شود، نصب دستگاه را انجام داده و آموزش‌های نرم‌افزاری و سخت‌افزاری مورد نیاز برای کار با دستگاه را به شما ارائه می‌دهد.​

قیمت دستگاه برش لیزر فلز RT1530H3

برای اطلاع از جزییات و قیمت دستگاه برش لیزر و همچنین مشاوره رایگان با کارشناسان فروش روتک می‌توانید با شماره 02148000090 تماس حاصل فرمایید.

ویدیوهای مربوط

مزایای برش فلزات فایبر RT1530H3

بهره‌وری از بالاترین استانداردهای ریخته‌گری موجب داشتن محوری بدون حفره، با مقاومت بالا، همچنین مقاوم در برابر خوردگی و زنگ‌زدگی و وزن بسیار سبک می‌شود؛ در نهایت سرعت و دقت محور حرکتی در دستگاه را به طور چشم‌گیری افزایش می‌دهد.

قطعات و تجهیزات داخلی دستگاه برش لیزر RT1530H3 مشخص نیست و کاملاً کاور شده‌است؛ این ویژگی موجب افزایش ایمنی برای اپراتور و کاهش میزان آلودگی در محیط کارگاه می‌شود و در زیبایی ظاهری دستگاه نیز تأثیرگذار است.

دو تکنولوژی فوکوس در هد، شامل تنظیم اتوماتیک فاصله کانونی لنز و فوکوس اتوماتیک و لحظه‌ای فاصله نازل با قطعه کار است؛ بنابراین این تکنولوژی موجود امکان برش‌های مطلوبی را در سطح ورق‌های فلزی با ضخامت مختلف ایجاد می‌کند. همچنین هد می‌تواند با فوکوس خودکار از موانع موجود روی متریال عبور کند که احتمال برخورد هد را به قطعه کار تا حد زیادی کاهش می‌دهد.

سیستم جامعی به‌صورت لحظه‌به‌لحظه از طریق نرم‌افزار و دوربین‌ها، امکان نظارت دقیق توسط اپراتور را فراهم می‌آورد. مزایای این سیستم عبارتنداز سیستم خودکار شناسایی زاویه و گوشه‌های ورق نسبت به قرارگیری در میزکار، بازیابی نقطه شروع و چینش اتوماتیک طرح در متریال با محاسبه حداقل تلفات برش‌کاری که منجر به بازدهی دوبرابر و کیفیت برش‌های صاف فوق‌العاده در ورقه‌ فلزی می‌شود.

تکنولوژی کوره تنش‌گیری موجب کاهش تنش بدنه در حین کارکرد با متریال‌های سنگین، استحکام مقاطع جوشکاری شده، افزایش دقت قسمت‌های مونتاژ‌شده از جمله ریل‌ها و قسمت‌های متحرک، افزایش طول عمر دستگاه و دقت فوق‌العاده در کارکرد دستگاه می‌شود.

ذرات معلق و آلاینده‌­های ناشی از گاز خروجی دستگاه بر اساس استانداردهای CE اروپا (بدون استفاده از فیلتر) از دستگاه خارج می­‌شود؛ در این صورت آلودگی مضری برای محیط کارگاه ایجاد نمی­‌کند. از کاور محافظتی جهت جلوگیری از آسیب‌ قطعات متحرک داخلی استفاده شده‌­است.

کابین دستگاه به صورت بهینه طراحی شده‌­است؛ که در مقایسه با دستگاه­‌های بدون کابین، تنها 5/12 درصد فضا را بیش از میز کار اجرائی اشغال می‌کند.

طراحی بخش به بخش در قسمت زیرین میز سبب مکش گاز برش‌کاری توسط دریچه‌های برقی مطابق با موقعیت محل برش‌کاری می‌شود و آن‌ها را از محیط دستگاه خارج می‌کند.

طراحی سازه این دستگاه بر اساس ورقه‌های ضخیم آهن با نقشه‌های مهندسی برش‌کاری و جوشکاری، به طور دقیقی انجام شده‌است. از طرفی استفاده از کوره تنش‌گیری (سردوگرم شدن هم‌زمان) به‌منظور ازبین‌بردن تنش و کرنش‌های ایجاد شده روی سازة بدنه ناشی از جوشکاری و کف‌تراشی 5 محور برای تراز شدن محورها استفاده شده‌است.

ویژگی‌های برش فلزات فایبر RT1530H3

دارای محور آلومینیوم یکپارچه

بهره‌گیری از هد لیزر با فوکوس اتوماتیک

ساختار بهینه‌ی کابین دستگاه برای اشغال کمتر فضای کار

بدنه ساخته شده از ورقه‌های ضخیم آهنی

استفاده از فلاپ اطراف دستگاه

مجهز به سیستم جامع جهت نظارت دقیق لحظه‌به‌لحظه

rotec
نوع متریال حکاکی برش
آهن
استیل
آلومینیوم
برنج

محصولات مرتبط

مشخصات فنی

مدل

RT1530H3

سایز میز کار

3000.1500mm

X-axis Travel

1500/2000/2500mm

Y -axis Travel

3000/4000/6000mm

توان لیزر

1/1.5/2/3/4/6kw

حداکثر سرعت برش

130m/min

شتاب لیزر

1g

X/Y دقت قرارگیری دستگاه در موقعیت

±0.05mm/m

X/Y دقت تکرار دستگاه

± 0.02m
