سورس لیزر فایبر برای تولید پرتو در دستگاه‌های برش، جوشکاری و حکاکی فایبر استفاده میشود. مدل‌های موجود از نظر برند، توان خروجی، نوع عملکرد و مشخصات اتصال به دستگاه با یکدیگر تفاوت دارند.
در این دسته میتوان مدل‌های Raycus و RECI را مشاهده و براساس توان و مشخصات فنی مقایسه کرد. برای انتخاب سورس جایگزین، علاوه بر توان باید سازگاری آن با هد، کنترلر، فیبر خروجی و شرایط خنک‌کاری دستگاه نیز بررسی شود.

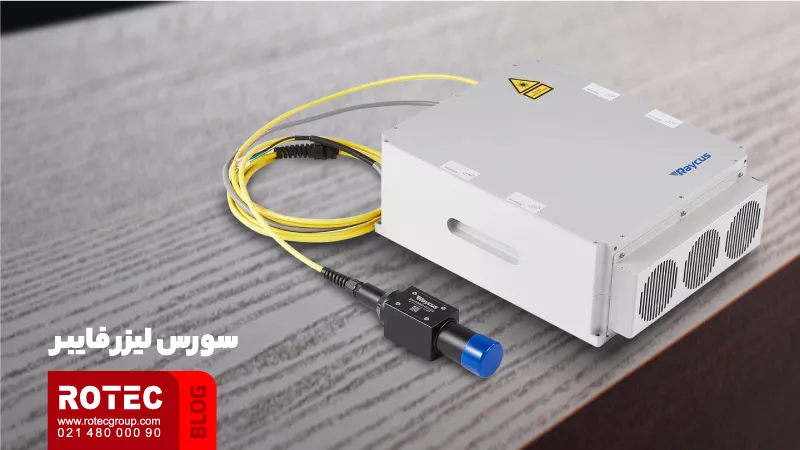

سورس لیزر فایبر بخشی از دستگاه است که انرژی الکتریکی را به پرتو لیزر موردنیاز فرایند تبدیل میکند. پرتو تولیدشده از طریق فیبر به مجموعه اپتیکی دستگاه منتقل میشود و سپس برای برش، جوشکاری، حکاکی یا سایر فرایندهای سازگار مورد استفاده قرار میگیرد.
مشخصات خروجی سورس باید با کاربرد دستگاه هماهنگ باشد. برای مثال، سورسی که برای حکاکی پالسی طراحی شده است، از نظر ساختار و مشخصات خروجی با یک سورس پیوسته مورد استفاده در برش فلز یکسان نیست.
ویژگی‌های هر سورس به برند، خانواده محصول و مدل آن بستگی دارد. با این حال، هنگام انتخاب معمولاً مشخصات زیر اهمیت بیشتری دارند:
مقدار و نحوه تعریف این مشخصات در مدل‌های مختلف یکسان نیست. بنابراین توان، طول موج، نوع خروجی، کانکتور، طول فیبر و شرایط خنک‌کاری هر سورس باید براساس مشخصات همان مدل بررسی شوند.
سورس لیزر از بخش‌های الکتریکی و اپتیکی تشکیل میشود. بخش الکتریکی وظیفه تأمین و کنترل انرژی موردنیاز ماژول‌های لیزر را بر عهده دارد و بخش اپتیکی پرتو را تولید و به فیبر خروجی هدایت میکند.
ساختار داخلی، تعداد ماژول‌ها، نوع کنترل و روش خنک‌کاری در مدل‌های مختلف متفاوت است. به همین دلیل برای سرویس، تعمیر یا جایگزینی سورس باید مشخصات فنی همان مدل مبنا قرار بگیرد.
مدل‌های موجود در این دسته از نظر برند، توان و کاربرد با یکدیگر تفاوت دارند. جدول زیر مقایسه کلی محصولات این دسته را نشان میدهد. برای انتخاب نهایی، مشخصات فنی هر محصول و سازگاری آن با دستگاه باید جداگانه بررسی شوند.
| مدل | برند | توان خروجی | نوع سورس |
|---|---|---|---|
| RFL C1500 | Raycus | ۱۵۰۰ وات | پیوسته (CW) |
| RFL C2000 | Raycus | ۲۰۰۰ وات | پیوسته (CW) |
| RFL C3000S | Raycus | ۳۰۰۰ وات | پیوسته (CW) |

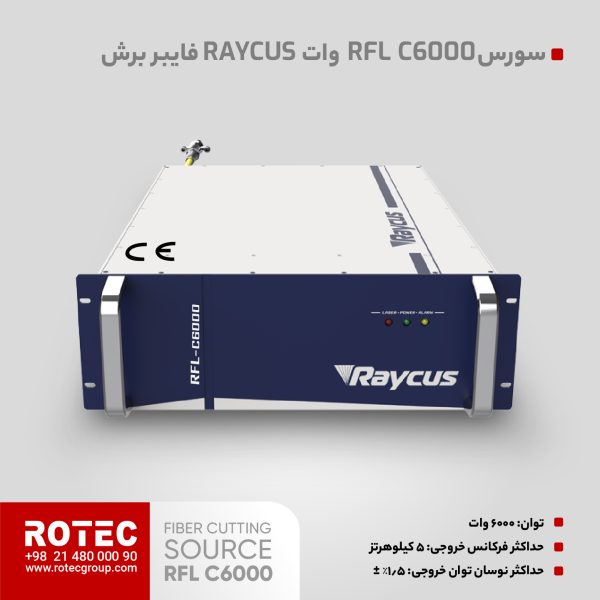

| RFL C6000S | Raycus | ۶۰۰۰ وات | پیوسته (CW) |
| RFL C12000S | Raycus | ۱۲۰۰۰ وات | پیوسته (CW) |
| RFL P30Q | Raycus | ۳۰ وات | پالسی |
| RFL P30QB | Raycus | ۳۰ وات | پالسی |
| RFL CW50QB | Raycus | ۵۰ وات | پالسی Q-Switched |
| FSC 1500 | RECI | ۱۵۰۰ وات | پیوسته (CW) |
| FSC 2000 | RECI | ۲۰۰۰ وات | پیوسته (CW) |
| FSC 3000 | RECI | ۳۰۰۰ وات | پیوسته (CW) |
| FMC 6000 | RECI | ۶۰۰۰ وات | پیوسته (CW) |
یکسان‌بودن توان دو سورس به معنی امکان جایگزینی مستقیم آن‌ها نیست. مشخصات اپتیکی و الکتریکی، نوع کانکتور، فیبر خروجی و شرایط خنک‌کاری نیز باید با دستگاه سازگار باشند.
نوع سورس و مشخصات خروجی آن تعیین می‌کنند که برای چه فرایندی قابل استفاده باشد.
در دستگاه‌های برش فایبر از سورس‌های پیوسته با توان متناسب با جنس و ضخامت ورق استفاده میشود. توان بالاتر به‌تنهایی تعیین‌کننده کیفیت برش نیست و هد، گاز کمکی، سرعت و سایر پارامترهای فرایند نیز باید با سورس و شرایط برش هماهنگ باشند.
سورس مورد استفاده در دستگاه جوش لیزری باید با توان دستگاه، هد جوش و شرایط فرایند سازگار باشد. هر سورس پیوسته‌ای که برای برش استفاده میشود، الزاماً بدون بررسی برای دستگاه جوش قابل استفاده نیست.

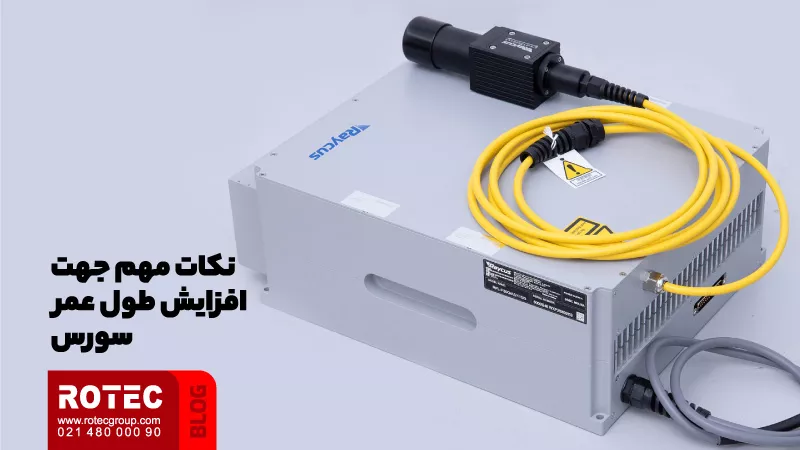

در دستگاه‌های حکاکی فایبر معمولاً از سورس‌های پالسی استفاده میشود. مدل‌های RFL P30Q، RFL P30QB و RFL CW50QB در این دسته برای کاربردهای حکاکی فایبر قرار گرفته‌اند و در توان‌های ۳۰ و ۵۰ وات ارائه میشوند.
Raycus یکی از برندهای موجود در این دسته است. مدل‌های این برند در روتک شامل سورس‌های مورد استفاده در برش فایبر و حکاکی فایبر هستند. توان، نوع عملکرد و سایر مشخصات فنی هر مدل باید در صفحه همان محصول بررسی شوند.
مدل‌های RECI موجود در این دسته در توان‌های ۱۵۰۰، ۲۰۰۰، ۳۰۰۰ و ۶۰۰۰ وات برای کاربردهای برش فایبر ارائه شده‌اند. هنگام انتخاب یا جایگزینی این سورس‌ها، مدل دقیق دستگاه، سورس قبلی و مشخصات فنی مدل جدید باید با یکدیگر تطبیق داده شوند.
انتخاب سورس لیزر فایبر باید از نوع دستگاه و کاری که قرار است انجام شود شروع شود. بعد از مشخص‌شدن کاربرد، توان موردنیاز، نوع عملکرد سورس، سازگاری با هد و کنترلر، شرایط خنک‌کاری و مشخصات برق بررسی میشوند. دو سورس با توان یکسان نیز لزوماً جایگزین مستقیم یکدیگر نیستند.
در مرحله اول باید مشخص شود سورس برای چه دستگاه و چه فرایندی موردنیاز است؛ برای مثال برش فلز، جوشکاری یا حکاکی فایبر.
در دستگاه‌های برش و بسیاری از دستگاه‌های جوش لیزری معمولاً از سورس‌های پیوسته (CW) استفاده میشود. در مقابل، برای بسیاری از کاربردهای حکاکی فایبر از سورس‌های پالسی استفاده میشود. بنابراین نمی‌توان تنها با مقایسه عدد توان، یک سورس را برای دستگاه انتخاب کرد.
در زمان تعویض سورس نیز باید مدل دستگاه، سورس قبلی و مشخصات سایر اجزای مرتبط مشخص باشند.
توان سورس باید متناسب با نوع فرایند و شرایط کاری دستگاه انتخاب شود. در برش لیزری، عواملی مانند جنس و ضخامت ورق، سرعت مورد انتظار و مشخصات هد روی توان موردنیاز اثر دارند. در جوشکاری نیز نوع متریال، ضخامت قطعه و شرایط اتصال باید بررسی شوند.
در سورس‌های پالسی، توان نامی تنها معیار انتخاب نیست و مشخصاتی مانند انرژی پالس، فرکانس و در بعضی مدل‌ها عرض پالس نیز اهمیت دارند.
به همین دلیل انتخاب مدلی با توان بالاتر، بدون بررسی سایر مشخصات دستگاه، الزاماً انتخاب مناسب‌تری نیست.
سورس پیوسته (CW) پرتو را بهصورت پیوسته در اختیار فرایند قرار میدهد و در بسیاری از کاربردهای برش و جوشکاری استفاده میشود.
سورس پالسی انرژی لیزر را در قالب پالس‌های متوالی تولید میکند و در بسیاری از دستگاه‌های حکاکی فایبر و بعضی کاربردهای پردازش سطح استفاده میشود.
بنابراین حتی اگر دو سورس توان نامی مشابهی داشته باشند، تفاوت در نوع خروجی میتواند باعث شود برای کاربردهای متفاوتی مناسب باشند.
شرایط خنک‌کاری باید براساس مشخصات همان مدل سورس بررسی شود. ظرفیت چیلر، دمای آب، دبی و نحوه اتصال مدار خنک‌کاری باید با نیاز سورس هماهنگ باشند.
هنگام جایگزینی سورس نیز نباید فرض شود که چیلر فعلی دستگاه برای مدل جدید مناسب است. در صورت تفاوت توان یا مشخصات فنی، ظرفیت و شرایط کار چیلر باید دوباره بررسی شوند.
پیش از انتخاب یا تعویض سورس باید مشخصات زیر با دستگاه تطبیق داده شوند:
یکسان‌بودن توان سورس قبلی و سورس جدید به‌تنهایی برای تأیید سازگاری کافی نیست.

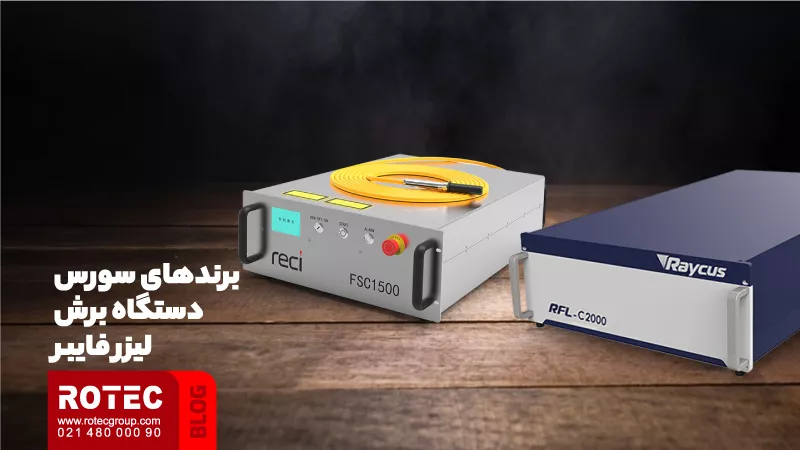

در این دسته مدل‌هایی از برندهای Raycus و RECI قرار دارند. انتخاب بین این دو برند نباید فقط براساس نام برند یا توان سورس انجام شود.
برای مقایسه باید مدل‌هایی بررسی شوند که از نظر نوع عملکرد، توان، کاربرد و مشخصات اتصال به دستگاه در یک گروه قرار می‌گیرند. سپس مشخصات فیبر خروجی، کانکتور، خنک‌کاری، برق و سازگاری با هد با یکدیگر مقایسه شوند.
به همین دلیل نمی‌توان Raycus یا RECI را بهصورت کلی برای همه دستگاهها گزینه مناسب‌تری دانست؛ انتخاب باید در سطح مدل و براساس نیاز همان دستگاه انجام شود.
پیشنهاد یک مدل مشخص زمانی منطقی است که اطلاعات کافی درباره دستگاه و کاربرد وجود داشته باشد. برای انتخاب دقیق بهتر است حداقل این موارد مشخص باشند:
تا زمانی که این اطلاعات مشخص نباشند، پیشنهاد یک مدل صرفاً براساس برند یا توان خروجی میتواند انتخاب دقیقی نباشد. مدل نهایی باید پس از تطبیق مشخصات سورس با دستگاه، هد، کنترلر، برق و شرایط خنک‌کاری انتخاب شود.
قیمت سورس لیزر فایبر به برند، مدل، توان خروجی، نوع سورس، مشخصات فنی و وضعیت موجودی بستگی دارد. سورس‌های پیوسته و پالسی از نظر ساختار و مشخصات خروجی یکسان نیستند؛ بنابراین مقایسه قیمت فقط براساس عدد توان، معیار دقیقی برای انتخاب نیست.
در مدل‌های هم‌توان نیز تفاوت در مشخصات فیبر خروجی، نوع کانکتور، شرایط خنک‌کاری و پیکربندی فنی میتواند باعث تفاوت قیمت شود. موجودی و شرایط تأمین نیز روی قیمت روز محصول اثر دارند.
قیمت هر مدل براساس اطلاعات همان محصول و شرایط روز فروش اعلام میشود. برای مقایسه قیمت، ابتدا باید مدل‌هایی بررسی شوند که از نظر نوع کاربرد و سازگاری با دستگاه در یک گروه قرار می‌گیرند.
سورس‌های لیزر فایبر روتک با یک سال گارانتی کارخانه سازنده و پشتیبانی فنی شرکت روتک ارائه میشوند. این شرایط در کنار قیمت، مشخصات فنی و سازگاری سورس با دستگاه باید هنگام انتخاب مدل در نظر گرفته شوند.
برای انتخاب سورس، ابتدا نوع دستگاه، کاربرد، توان موردنیاز و در صورت تعویض، مشخصات سورس فعلی بررسی میشوند. سازگاری سورس جدید با هد، کنترلر، فیبر خروجی، برق و شرایط خنک‌کاری نیز باید پیش از جایگزینی تأیید شود.
برای انتخاب سورس متناسب با مشخصات دستگاه میتوان از مشاوره فنی روتک استفاده کرد.
برای استعلام موجودی، بررسی سازگاری مدل و دریافت قیمت روز میتوان با واحد قطعات روتک به شماره ۰۲۱۴۸۰۰۰۰۹۰ تماس گرفت.
سورس لیزر فایبر بخش مولد پرتو در دستگاه‌های لیزر فایبر است. مشخصات پرتو تولیدشده به مدل سورس، توان و نوع عملکرد آن بستگی دارد و سورس باید متناسب با کاربرد دستگاه انتخاب شود.
سورس پالسی انرژی لیزر را بهصورت پالس‌های متوالی تولید میکند و در بسیاری از دستگاه‌های حکاکی فایبر استفاده میشود. سورس پیوسته (CW) پرتو را بهصورت پیوسته تولید میکند و در کاربردهایی مانند برش و برخی فرایندهای جوشکاری مورد استفاده قرار میگیرد.
خیر. یکسان‌بودن توان به‌تنهایی برای جایگزینی سورس کافی نیست. نوع خروجی، کانکتور، طول فیبر، مشخصات هد، شرایط خنک‌کاری، برق ورودی، نحوه ارتباط با کنترلر و ابعاد سورس نیز باید بررسی شوند.
انتخاب سورس برش به توان موردنیاز دستگاه، نوع و ضخامت متریال، مشخصات هد، کنترلر، خنک‌کاری و سایر اجزای دستگاه بستگی دارد. توان بالاتر به‌تنهایی به معنی مناسب‌تر بودن سورس نیست.
در دستگاه‌های حکاکی فایبر معمولاً از سورس‌های پالسی با توان پایینتر استفاده میشود، درحالی‌که دستگاه‌های برش فلزات معمولاً به سورس‌های پیوسته با توان بالاتر نیاز دارند. مشخصات دقیق باید براساس مدل دستگاه بررسی شوند.
صرفاً پیوسته‌بودن یا مناسب‌بودن سورس برای برش، سازگاری آن با دستگاه جوش را تأیید نمی‌کند. توان، هد جوش، کنترلر، نوع اتصال، خنک‌کاری و سایر مشخصات دستگاه باید بررسی شوند.
بهتر است برند و مدل سورس فعلی، توان نامی، نوع کانکتور خروجی، طول فیبر، مشخصات هد، برق ورودی، خنک‌کاری، نحوه ارتباط با کنترلر و ابعاد محل نصب مشخص باشند.
مدل‌های موجود در این دسته از برندهای Raycus و RECI هستند و شامل سورس‌های مورد استفاده برای برش و حکاکی فایبر میشوند. مدل و مشخصات دقیق هر سورس در صفحه همان محصول قابل بررسی است.
محصولات این دسته با یک سال گارانتی کارخانه سازنده و پشتیبانی فنی روتک ارائه میشوند. برای انتخاب مدل متناسب با دستگاه نیز امکان دریافت مشاوره فنی از روتک وجود دارد.
قیمت سورس به عواملی مانند برند، مدل، توان نامی، نوع سورس و موجودی محصول بستگی دارد. برای اعلام قیمت و بررسی سازگاری، بهتر است مدل دستگاه و مشخصات سورس موردنیاز نیز مشخص باشند.
