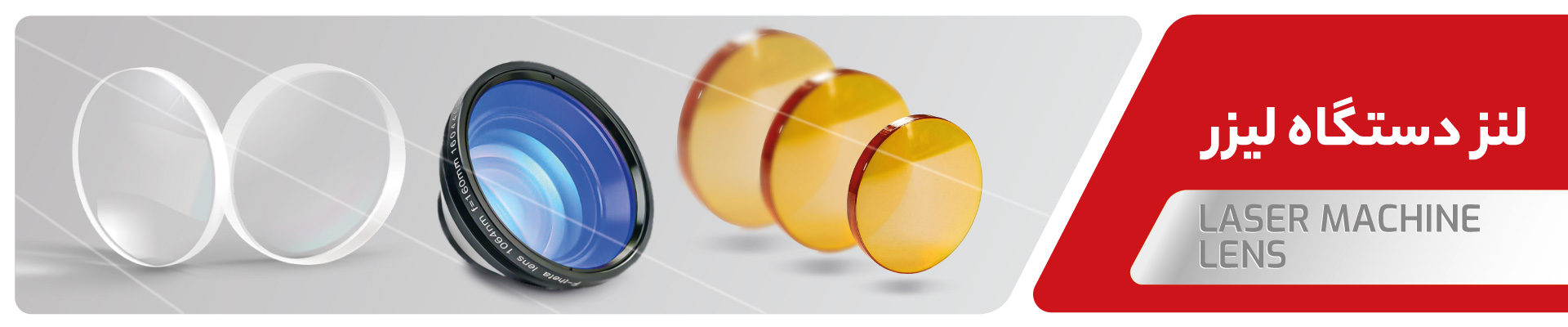

لنز دستگاه لیزر، یکی از مهم‌ترین قطعات یدکی دستگاه لیزر است که وظیفه متمرکز کردن پرتوی خروجی از تیوب و یا سورس دستگاه لیزر را در یک نقط بر عهده دارد.
در دستگاه co2 غیر فلزات، اشعه لیزر پس از خروج از تیوب لیزر و برخورد به آینه‌ها توسط لنز روی سطوح کار متمرکز می‌شود.
در دستگاه فایبر فلزات، با خروج پرتو لیزر از فیبر نوری و عبور از لنزهای collimating و focusing باعث متمرکز شدن روی سطح کار و در نتیجه عملیات برش انجام می‌شود.
همان‌طور که می‌دانید لنزهای دستگاه لیزر دارای نقطه فوکوس یا فاصله کانونی متفاوتی هستند؛ در این صورت که محل قرارگیری آنها در هد متفاوت است.
باید توجه داشت فاصله کانونی و تمرکز لنز در واقع فاصله خود لنز تا سطح قطعه کار است؛ برخی از خریداران فاصله نازل تا قطعه کار را به‌اشتباه، فاصله کانونی در نظر می‌گیرند که موجب خرید اشتباه لنز خواهد شد.
شما نیز با استفاده از چراغ‌قوه و تاباندن نور به لنز می‌توانید فاصله کانونی را بر اساس تشکیل ریزترین نقطه و با استفاده از خط‌کش مشخص کنید.
لنز دستگاه‌های برش لیزر غیر فلزات فوکوس‌های متفاوتی دارند که باتوجه‌به نوع کار و فاصله‌ی کانونی آن عبارت‌اند از:
لنز 2 اینچ (08/5 سانتی متر)
لنز 2.5 اینچ (35/6 سانتیمتر)
لنز 4 اینچ (16/10 سانتیمتر)
برای برش‌های حساس از لنزهای 2 و 2.5 اینچ استفاده می‌شود که در بین آنها لنز 2.5 اینچ حساسیت کم‌تری دارد و می‌تواند برش‌های پهن‌تری نسبت به لنز 2 اینچ ایجاد کند؛ درمقابل لنز 4 اینچ برای برش‌های ضخیم استفاده می‌شود.
انواع لنز لیزر Co2 غیرفلزات بر اساس متریال ساخت کشورهای مختلف، عبارت‌اند از:
لنز متریال آمریکایی
در این نوع لنز، متریال اولیه از آمریکا وارد شده و مراحل ساخت آن در کشور ثانویه انجام می‌شود. کیفیت این نوع لنز در مقایسه با نوع چینی آن بسیار بالاتر و طول عمر آن نیز بیشتر است.
لنز متریال چینی
مراحل ساخت و مواد اولیه این لنز به طور کامل در چین انجام می‌شود.
قراردادن لنز در مقابل نور و چک کردن تصاویر پشت لنز است؛ در واقع لنزی که دارای رنگ شفاف و آبکاری مایل به سبز باشد، کیفیت بالایی دارد.
در لنزهای نامرغوب، تصاویر پشت لنز کدر بوده و رنگ لنز، به نارنجی نزدیک‌تر است.
لنزها در ظاهر قطر، ضخامت و شکل یکسانی دارند، اما با روش اندازه‌گیری می‌توان نوع آنها را تشخیص داد.
یکی از تفاوت‌‌های مشهود بین لنزها اندازه‌ی فاصله‌ی کنونی تا اشعه است، به‌طوری که در لنز 2.5 اینچ فاصله‌ی ورودی در نقطه‌ی فکوس و نقطه‌ی خارج شده از متریال حدود 63.5، در لنز 2 اینچ 50.4 . در لنز 4 اینچ 10.4 است.
هنگامی که لنز درون دستگاه می‌شکند ابتدا باید بررسی شود لنز در کدام قسمت قرارگرفته‌است.
اگر در قسمت بالای هد قرار دارد لنز 4 اینچ و اگر در قسمت پایین هد باشد لنز 2 یا 2.5 اینچ است.
محل قرارگیری لنز داخل لوله تا نوک نازل اندازه‌گیری شود.
فاصله‌ی هوایی نوک نازل با قطعه کار با استفاده از شابلن اندازه‌گیری شود.
مجموع این دو اندازه با درصدی خطا حدود اندازه لنز را تعیین می‌کند.
برای تشخیص نوع لنز سالم به راحتی می‌توان آن را خارج و اندازه‌گیری کرد؛ دقت کنید زمان خارج کردن لنز آسیبی به آن وارد نشود.
عدم تميز كردن لنز دستگاه ليزر به‌طور منظم
به یاد داشته باشید عدسی دستگاه برش و حکاکی لیزر نزدیک‌ترین قطعه به متریال است.
هنگام برش و یا حکاکی، دوده‌ای که از سوختن متریال تولید می‌شود، مستقیما به لنز لیزر برخورد می‌کند؛ بنابراین سعی کنید در پایان هر روز کاری، لنز را از جای خود خارج کرده و به‌صورت روزانه یا دو روز یکبار توسط پارچه‌ی نرم و مواد تمیزکننده به‌خوبی پاک کنید.
عدم برخورد عمود نور لیزر به مرکز لنز
در صورت برخورد نور لیزر با دیواره لوله هد، لوله گرم شده و باعث بالارفتن دمای بیش از حد لنز و شکستگی آن می‌شود؛ همچنین در صورت برخورد نور لیزر با واشر روی آن نیز موجب شکستگی لنز لیزر خواهد شد.
تذکر: تنظیم نبودن آینه سر هد لیزر موجب عدم برخورد عمود پرتو لیزر می‌شود.
عدم خروجی هوا در هد لیزر
قطع یا خاموش بودن پمپ هوا موجب افزایش دما داخل لوله هد و ترک‌خوردگی لنز لیزر می‌شود.
تذکر: بعضی موارد در اثر مسدود شدن مسیر شلنگ نیز موجب کاهش میزان باد خروجی در هد می‌شود.
قیمت این لنز به نوع متریال ساخت آن وابسته است؛ به این دلیل قیمت لنزهای چینی در مقایسه با لنزهای آمریکایی %40 کمتر است.
لازم است این نکته را بدانید که میزان فوکوس لنز لیزر در قیمت آن موثر نیست؛ بنابراین سه لنز پرکاربرد co2 در سایزهای 2، 5/2 و 4 اینچ قیمت یکسانی دارند.
در واقع می‌توان گفت تفاوت عمده لنزها در متریال ساخت آنها است.
امروزه استفاده از لنزهای مشکی به دلیل عملکرد ضعیف‌تر نسبت به لنزهای طلایی بسیار کاهش‌یافته است و تقریبا هیچ شرکت خارجی و داخلی، این نوع لنزها را عرضه نمی‌کند.
مهم‌ترین نکته برای خرید لنز، توجه به نوع کارکرد دستگاه جهت برش یا حک متریال است.
برای حکاکی بهتر است از لنز 2 اینچ استفاده کنید؛ زیرا کیفیت حکاکی بالاتری نسبت به سایر لنزها دارد.
برای عملیات برش می‌توانید از لنز 4 اینچ جهت داشتن عمق نفوذ بیشتر استفاده کنید.
پیشنهاد روتکیکی از مناسب‌ترین لنزها برای انجام کارهای عمومی، لنز 5/2 اینچ است؛ لذا شرکت روتک این لنز را در دستگاه‌های برش و حکاکی لیزری به کار برده است تا امکان حک و برش متریال را به‌صورت هم زمان برای مشتریان فراهم سازد.
لازم به ذکر است برای انجام عملیات تخصصی، می‌توانید از لنز مخصوص برش (4 اینچ) و حکاکی (2 اینچ) استفاده کنید.
لنز دستگاه لیزر CO2 از نوع هلالی محدب است؛ یعنی یک طرف حالت برجسته و یک طرف حالت فرورفته دارد.
در هنگام جای‌گذاری لنز، باید قسمت برآمده به سمت بالا (آسمان) قرار بگیرد؛ همچنین باید دقت کرد که قبل از بستن اورینگ (مهره فلزی) حتما واشر پلاستیکی را ببندید و اورینگ را روی آن قرار دهید.
در این نوع لنزها، قطر وسط عدسی از کناره‌های آن بیشتر است و همین موضوع سبب می‌شود که به‌صورت همگرا عمل کند؛ البته این ویژگی‌ها در لنز با چشم قابل تشخیص نیستند.
تنظیمات دستگاه لیزر باید به‌گونه‌ای باشد که اشعه خروجی از تیوب دستگاه لیزر به آینه‌ها برخورد کند و در نهایت به لنز هد دستگاه لیزر برسد.
نوع متریال استفاده شده در لنزهای دستگاه لیزر به‌گونه‌ای است که هنگام بروز مشکل اکثرا نیاز به تعویض دارند نه تعمیر؛ اما تصمیم نهایی باید توسط افراد متخصص انجام شود.
لنزهای هد دستگاه فایبر مارکینگ، شامل 2 نوع زیر هستند:
لنز فایبر برش فلزات (focusing): این لنزها پرتو خروجی لیزر را به یک نقطه‌ی همگرا برای برش و حکاکی تبدیل می‌کنند. در هر هد دو عدد از این لنز استفاده شده است.
لنز فایبر برش فلزات (collimating): این نوع لنز، از نوع محدب هستند که در خروجی مولد لیزر قرار می‌گیرند.
سایزهای مختلف لنز لیزر فایبر مارکینگ شرکت روتک عبارت‌اند از:
لنز فایبر مارکینگ 7*7
لنز فایبر مارکینگ 11*11
لنز فایبر مارکینگ 20*20
لنز فایبر مارکینگ 30*30
سایز لنز دستگاه لیزر فایبر مارکینگ در میزان توان خروجی آن تاثیر گذار است؛ در واقع هر چه سایز لنز لیزر کوچک‌تر باشد، قطر پرتو خروجی روی متریال ریزتر بوده و در نتیجه قدرت نفوذ آن افزایش می‌یابد.
شرکت‌های تولیدی صنعتی در زمینه شیرآلات، دستگیره، لوسترسازی، خودروسازی، تبلیغات و حکاکی روی کاشی و سرامیک از لنزهای سایز بزرگ‌تر برای حکاکی و ثبت QR کد روی انواع متریال استفاده می‌کنند.
ازآنجایی‌که از دستگاه مارکینگ در دستگاه لیزر طلا سازی استفاده می‌شود، باید از لنزهای سایز کوچک در ابعاد 7*7 و 11*11 به دلیل عمق نفوذ بیشتر استفاده شود.
برند OPEX یکی از بهترین برندهای لنز لیزر موجود در بازارهای ایران است که برای دستگاه حکاکی لیزری روی فلزاستفاده می‌شود.
روتک با واردات قطعات یدکی با کیفیت ازجمله لنز، مناسب‌ترین قطعات را برای انواع دستگاه لیزر فراهم کرده است.
برای اطلاع از شرایط فروش انواع لنز دستگاه لیزر با کارشناسان فروش ما 02148000090 در تماس باشید.
فاصله کانونی لنز، فاصله بین خود لنز تا سطح قطعه کار است. این فاصله با استفاده از تشکیل ریزترین نقطه نور و خط‌کش قابل اندازه‌گیری است.
با استفاده از چراغ‌قوه و تاباندن نور به لنز، می‌توان فاصله کانونی را بر اساس تشکیل ریزترین نقطه نور و با کمک خط‌کش مشخص کرد.
لنز 2 اینچ (5.08 سانتیمتر) برای برش‌های حساس استفاده می‌شود. لنز 2.5 اینچ (6.35 سانتیمتر) حساسیت کم‌تری دارد و برش‌های پهن‌تری ایجاد می‌کند. لنز 4 اینچ (10.16 سانتیمتر) برای برش‌های ضخیم مناسب است.
با قراردادن لنز در مقابل نور و بررسی تصاویر پشت آن می‌توان کیفیت لنز را تشخیص داد. لنزهای با کیفیت بالا دارای رنگ شفاف و آبکاری مایل به سبز هستند، در حالی که لنزهای نامرغوب تصاویر کدر و رنگ نارنجی دارند.
عدم تمیز کردن منظم لنز. عدم برخورد عمود نور لیزر به مرکز لنز. عدم خروجی هوا در هد لیزر.
تفاوت اصلی در متریال ساخت آنها است. لنزهای طلایی عملکرد بهتری دارند و امروزه لنزهای مشکی کمتر استفاده می‌شوند.
قیمت لنزها به نوع متریال ساخت آنها بستگی دارد. لنزهای چینی حدود 40% ارزان‌تر از لنزهای آمریکایی هستند، اما میزان فوکوس لنز در قیمت آن تأثیری ندارد.
برای حکاکی بهتر است از لنز 2 اینچ استفاده شود. برای برش‌های ضخیم، لنز 4 اینچ مناسب‌تر است. لنز 2.5 اینچ برای کارهای عمومی پیشنهاد می‌شود.
اگر لنز در قسمت بالای هد قرار داشته باشد، لنز 4 اینچ است و اگر در قسمت پایین هد باشد، لنز 2 یا 2.5 اینچ است.
لنز باید به‌گونه‌ای نصب شود که قسمت برآمده آن به سمت بالا (آسمان) باشد. همچنین قبل از بستن اورینگ، باید واشر پلاستیکی بسته شود. تنظیمات دستگاه باید به‌گونه‌ای باشد که اشعه خروجی از تیوب به آینه‌ها و سپس به لنز هد برسد.
