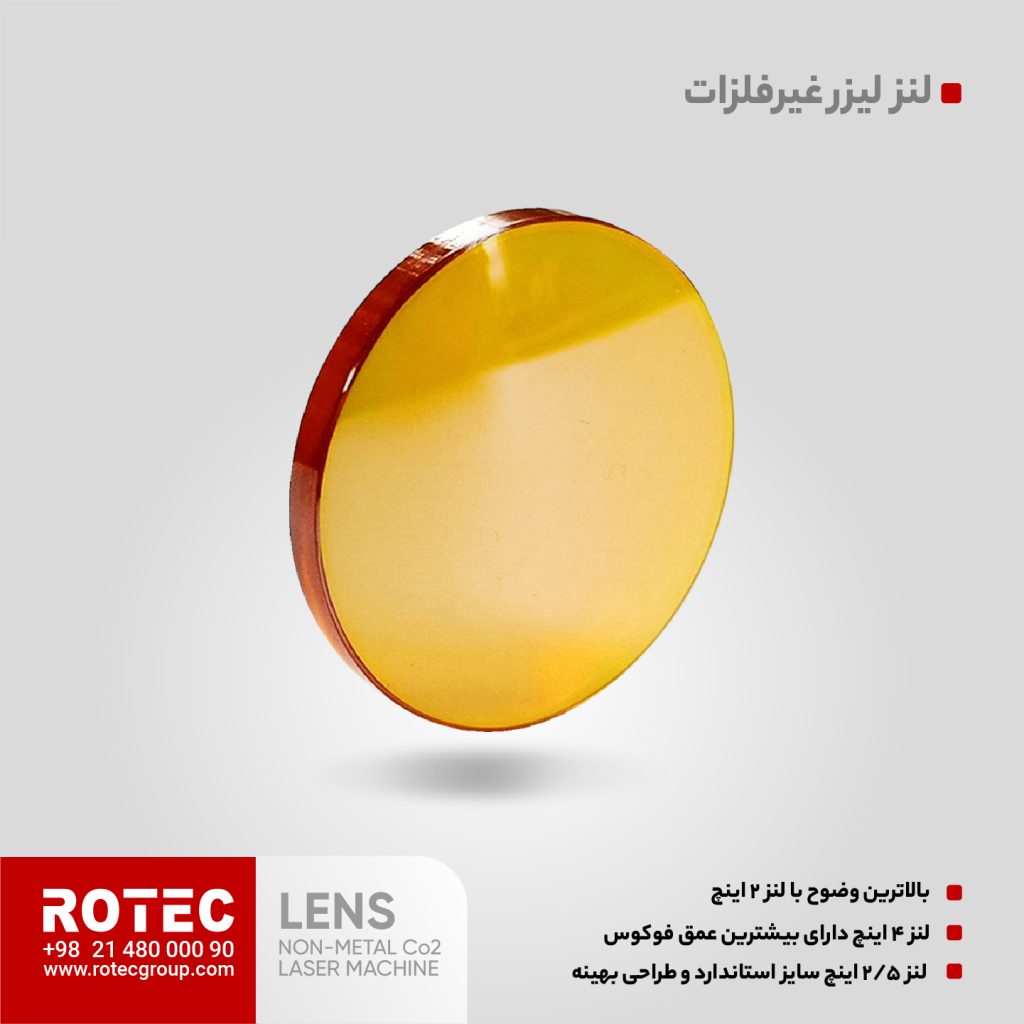

لنز focusing یا لنز لیزر co2 غیرفلزات با 3 سایز مختلف 2/5،2 و 4 اینچ، در هد دستگاه‌های غیرفلزات وجود دارد؛ اما لنز collimating در واقع همان آینه 95% است که در سر تیوب قرار دارد.
در دستگاه‌های co2 غیرفلزات لنز focusing در هد وجود دارد؛ اما لنز collimating در واقع همان آینه 95% است که در سر تیوب قرار دارد.
.
لنز 2 اینچ (08/5 سانتی متر) co2 غیرفلزات (focusing)
لنزهای focal با سایز کوچک، فاصلۀ کانونی کمتر و سایز پرتو خروجی کوچک‌تری خواهند داشت؛ در نتیجه دقت و وضوح بیشتری در حکاکی دارند.
از طرفی این لنزها عمق فوکوس کمتری دارند؛ در نتیجه ظرفیت برش آن‌ها کمتر است و برای برش متریال‌های نازک مناسب است.
در این نوع لنز لیزر، فاصله بین متریال و محل قرار گرفتن لنز برابر با 5/08 سانتی متر است که به علت فاصله کم بین هد لیزر و متریال معمولا این نوع لنز جهت حکاکی پیشنهاد می شود.
این نوع لنز، جهت حک بر روی شیشه و انواع سنگ مورد استفاده قرار می گیرد.
مشخصات
.
بالاترین وضوح
بیشترین کاربرد در حکاکی
بهترین روش برای برش متریال های نازک و حکاکی با جزئیات کوچک
لنز 2.5 اینچ (35/6 سانتی‌متر) co2 غیرفلزات (focusing)
اکثر دستگاه‌های برش و حکاکی لیزری، از لنز focal با سایز استاندارد 2.5 اینچ برای پرتو خروجی استفاده می‌کنند.
این نوع لنز دستگاه لیزر را می توان به عنوان پرکاربردترین لنز جهت حکاکی و برش معرفی کرد به طوری که از نظر مصرف‌کنندگان به عنوان لنز استاندارد شناخته می‌شود. فاصله بین متریال تا محل قرار گرفتن لنز، برابر با 6/35 سانتی‌متر است.
کیفیت حکاکی با این لنز حدود 300 تا 600 dpi تعریف شده است، همچنین پهنای اشعه خروجی این لنز حدود 0/004 تا 0/007 اینچ است.
این لنز جهت برش و حکاکی بر روی انواع متریال‌ها از جمله چوب، پلکسی، پارچه، چرم، کاغذ و مقوا کاربرد دارد.
مشخصات
.
سایز استاندارد و طراحی بهینه
ایجاد تعادل بین سایز پرتو در کیفیت حکاکی و عمق برش
قابلیت برش متریال‌هایی با ضخامت نسبی (بین 2 الی 6 میلی‌متر) و با توان لیزر مناسب
لنز 4 اینچ (16/10 سانتی‌متر) co2 غیرفلزات (focusing)
لنزهای focal با سایز بزرگ‌تر، سایز پرتو خروجی بزرگ‌تر و عمق فوکوس بیشتر خواهند داشت؛ در این صورت ظرفیت و سرعت برش افزایش می‌یابد اما کیفیت حکاکی آن کم می‌شود.
سایز لیزر خروجی روی انرژی پرتو نیز تاثیر می‌گذارد؛ در واقع لنزهای سایز بزرگ‌تر، به مولد لیزر پر قدرتی نیاز خواهند داشت.
این لنز بیشتر جهت برش متریال‌هایی با ضخامت بالای 4 میلی‌متر پیشنهاد می‌شود. همچنین می‌توان از این لنز جهت برش متریال‌هایی که سطح یکنواخت ندارند بهره گرفت (علت این امر فاصله بیشتر نازل هد با متریال در مقایسه با سایر لنزها است).
از لنز 4 اینچ برای برش متریال‌هایی که تراکم کم و ضخامت بالا دارند مانند ابر و یونولیت استفاده می‌شود.
