راهنمای نصب چیلر دستگاه لیزر و نگهداری صحیح آن
نصب چیلر دستگاه لیزر از بررسی سلامت دستگاه و تطبیق مدل چیلر با تجهیزات لیزر شروع میشود و با اتصال صحیح مسیر رفت و برگشت آب، پرکردن مخزن با سیال مناسب، کنترل برق و ارت، تأمین فضای مناسب برای ورود و خروج هوا و بررسی گردش آب ادامه پیدا میکند. پیش از فعال‌شدن لیزر باید سطح سیال، نشتی اتصالات، وضعیت دما و هشدارهای چیلر نیز کنترل شوند. پس از نصب، نگهداری چیلر لیزر بیشتر بر کیفیت و سطح سیال، شلنگ‌ها، فیلتر، مسیر هوا و تغییرات غیرعادی عملکرد متمرکز است.

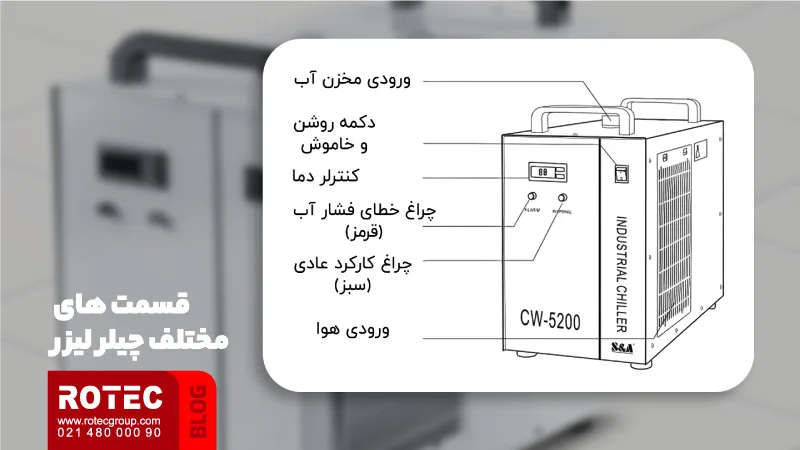

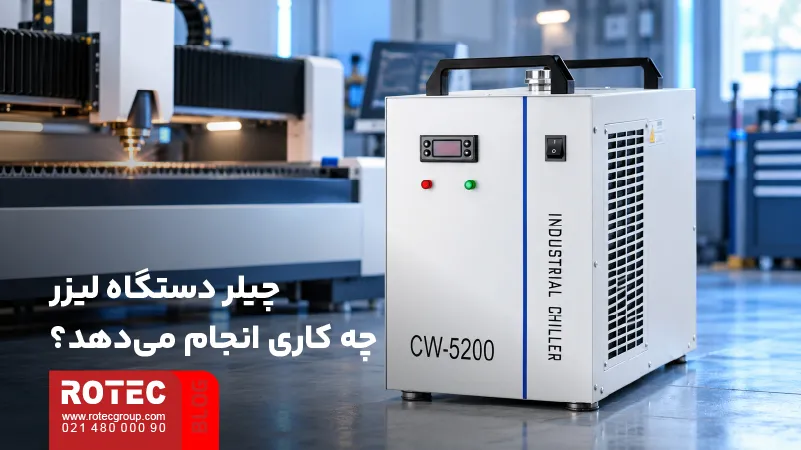

چیلر دستگاه لیزر چه کاری انجام میدهد؟
چیلر بخشی از مدار خنک‌کاری دستگاه لیزر است که آب یا سیال خنک‌کننده را در مدار به گردش درمی‌آورد، گرمای دریافت‌شده از تجهیز را به چیلر بازمی‌گرداند و شرایط دمایی لازم برای کار دستگاه را فراهم میکند.
بخشی که باید خنک شود به نوع دستگاه بستگی دارد. در دستگاه‌های CO2، مدار خنک‌کاری میتواند با تیوب لیزر در ارتباط باشد. در تجهیزات فایبر نیز چیلر ممکن است برای خنک‌کاری سورس و بخش‌های اپتیکی استفاده شود. به همین دلیل، روش اتصال یک چیلر را نمی‌توان بدون بررسی برای دستگاه دیگری به کار برد.
پیش از هر اتصال باید مشخص باشد:
- چیلر برای چه تجهیزی در نظر گرفته شده است.
- دستگاه یک مدار خنک‌کاری دارد یا چند مدار.
- هر ورودی و خروجی مربوط به کدام بخش است.
- چه نوع سیالی برای همان تجهیز مجاز است.
- دمای موردنیاز براساس مشخصات کدام قطعه تعیین میشود.
اگر هنوز مدل مناسب چیلر برای دستگاه مشخص نشده است، مشخصات تجهیزات موجود را میتوان در صفحه چیلر دستگاه لیزر بررسی کرد و سپس نصب را براساس مدل واقعی، نوع مدار و تجهیزات متصل انجام داد.

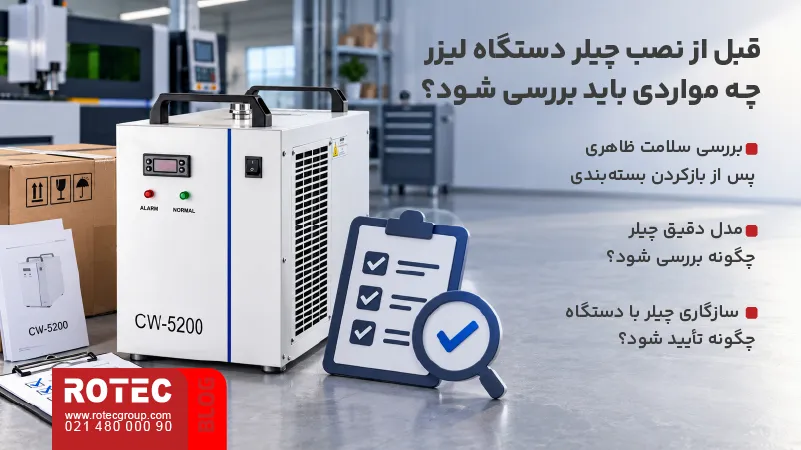

قبل از نصب چیلر دستگاه لیزر چه مواردی باید بررسی شود؟
پیش از اتصال شلنگ‌ها، وضعیت ظاهری چیلر، مشخصات مدل، سازگاری آن با دستگاه لیزر، برق ورودی، نوع سیال و تجهیزات موردنیاز برای نصب بررسی میشوند. انجام این مرحله از اتصال بر پایه حدس جلوگیری میکند و مشخص میشود که هر بخش طبق اطلاعات همان دستگاه نصب خواهد شد.
بررسی سلامت ظاهری پس از بازکردن بسته‌بندی
پس از بازشدن بسته‌بندی، بدنه چیلر، کابل برق، درپوش مخزن، اتصالات آب و سایر بخش‌های قابل مشاهده بررسی میشوند.
شکستگی اتصال، تغییر شکل بدنه، آسیب کابل یا وضعیت غیرعادی یک بخش نباید تا زمان روشن‌شدن دستگاه نادیده گرفته شود. اگر آسیبی مشاهده شود، راهاندازی تا مشخص‌شدن وضعیت دستگاه ادامه پیدا نمی‌کند.
این بررسی با بازکردن اجزای داخلی تفاوت دارد. در مرحله نصب، کنترل بخش‌های بیرونی و قابل دسترس کافی است و نیازی به بازکردن مدار مبرد، برق داخلی یا قطعات تخصصی وجود ندارد.
مدل دقیق چیلر چگونه بررسی شود؟
نام یا مدل درج‌شده روی پلاک دستگاه باید با دفترچه‌ای که برای نصب استفاده میشود مطابقت داشته باشد.
برق ورودی، تعداد مدارها، نوع اتصالات، وضعیت سطح سیال و نحوه کنترل دما بین مدل‌های مختلف میتوانند تفاوت داشته باشند. به همین دلیل، استفاده از دستورالعمل یک چیلر فقط به دلیل شباهت ظاهری آن با مدل دیگر میتواند باعث اتصال یا تنظیم نادرست شود.
سازگاری چیلر با دستگاه چگونه تأیید شود؟
هدف این مرحله مقایسه چند مدل نیست. باید مشخص شود چیلری که قرار است نصب شود برای همان تجهیز موجود در نظر گرفته شده است.
موارد زیر بررسی میشوند:
- نوع دستگاه لیزر
- تجهیزی که باید خنک شود
- یک‌مداره یا چندمداره بودن چیلر
- نوع ورودی و خروجی‌ها
- مشخصات الکتریکی
- نوع سیال مجاز
- الزامات دمایی تجهیزات متصل
اگر این موارد از ابتدا مشخص نباشند، ادامه نصب میتواند براساس فرض‌های نادرست انجام شود.
قبل از نصب چه تجهیزات و اتصالاتی باید آماده باشند؟
تجهیزات لازم بهتر است پیش از بازشدن مدار آب آماده باشند تا نصب در میانه کار متوقف نشود.
بسته به مدل دستگاه، این موارد میتوانند شامل شلنگ مناسب، بست، اتصالات مربوط و ابزارهای مجاز برای نصب باشند. برای همه چیلرها نمی‌توان یک قطر شلنگ یا نوع اتصال ثابت تعیین کرد. اندازه و مشخصات این قطعات باید با خروجی چیلر و ورودی تجهیز لیزری سازگار باشند.
مسیر عبور شلنگ‌ها نیز باید از ابتدا مشخص شود. مسیر نامناسب میتواند باعث خم‌شدن شدید شلنگ، فشار مکانیکی روی اتصال، تماس با بخش‌های متحرک، محدودشدن جریان سیال یا دشوارشدن دسترسی در زمان نگهداری شود.
جدول بررسی‌های قبل از نصب چیلر
| مورد | چه چیزی بررسی شود؟ | نتیجه مورد انتظار |
|---|---|---|
| سلامت ظاهری | بدنه، کابل، اتصالات و مخزن | بدون آسیب قابل مشاهده |
| مدل چیلر | نام و مشخصات پلاک | تطابق با دستگاه و دفترچه |
| مدار خنک‌کاری | یک‌مداره یا چندمداره بودن | مسیر هر اتصال مشخص باشد |
| برق ورودی | ولتاژ و فرکانس | مطابق پلاک همان چیلر |
| ارت | اتصال حفاظتی زمین | مطابق الزامات دستگاه |
| شلنگ و اتصالات | نوع، اندازه و سازگاری با اتصالات دستگاه | بدون فشار، خم شدید یا نشتی |
| محل نصب | سطح و فضای اطراف | پایدار و دارای تهویه |
| دسترسی | مخزن، تخلیه، فیلتر و نشانگر | قابل مشاهده و قابل سرویس |
| سیال | نوع آب یا خنک‌کننده | مطابق مستندات تجهیزات |
| مسیر هوا | ورودی و خروجی چیلر | بدون مانع |

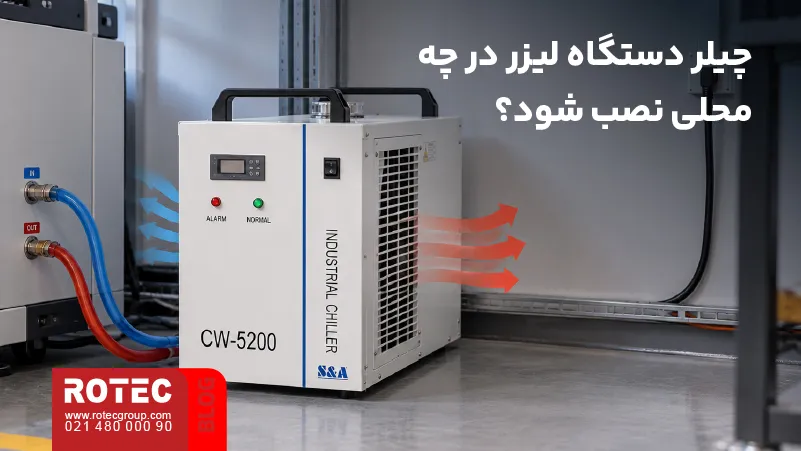

چیلر دستگاه لیزر در چه محلی نصب شود؟
محل نصب باید طوری انتخاب شود که چیلر روی سطحی پایدار قرار بگیرد، مسیر ورود و خروج هوا باز باشد، شلنگ‌ها بدون فشار و خم شدید به دستگاه برسند و دسترسی به مخزن، خروجی تخلیه و بخش‌های قابل نگهداری محدود نشود. نزدیک‌بودن چیلر به دستگاه لیزر به‌تنهایی معیار مناسبی برای جانمایی نیست.
سطح، تهویه و دسترسی
چیلر باید روی سطحی ثابت قرار گیرد تا در زمان کار یا جابه‌جایی تجهیزات اطراف، موقعیت آن تغییر نکند. سطح نامناسب میتواند به بدنه، شلنگ‌ها یا اتصالات فشار وارد کند.
ورودی و خروجی هوای چیلر باید آزاد باشند. دیوار، کارتن، مواد اولیه یا تجهیزات دیگر نباید مقابل دریچه‌ها قرار گیرند و جریان هوا را محدود کنند. همچنین بهتر است هوای گرم خروجی چیلر دوباره مستقیماً وارد مسیر هوای ورودی نشود.
محل نصب باید امکان دسترسی به بخش‌هایی را که در نگهداری معمول بررسی میشوند فراهم کند. درپوش مخزن، نشانگر سطح سیال و خروجی تخلیه باید بدون نیاز به جابه‌جایی مداوم دستگاه در دسترس باشند. اگر چیلر دارای فیلتر هوای قابل سرویس است، فضای لازم برای دسترسی به آن نیز باید در جانمایی در نظر گرفته شود.
مسیر شلنگ‌ها و فاصله از تجهیزات اطراف
شلنگ‌ها باید بدون کشیدگی، پیچش، خم شدید یا فشار تجهیزات دیگر مسیر خود را طی کنند. همچنین نباید از نقاطی عبور کنند که احتمال تماس با بخش‌های متحرک یا سطوح نامناسب وجود دارد.
کوتاه‌بودن مسیر شلنگ میتواند نصب را ساده‌تر کند، اما نباید باعث شود چیلر در محلی قرار گیرد که تهویه یا دسترسی آن محدود شود.
برای فاصله چیلر از دیوار یا سایر تجهیزات نیز یک عدد ثابت برای همه مدل‌ها وجود ندارد. فاصله موردنیاز براساس الزامات همان مدل تعیین میشود. در هر حالت، فضای اطراف باید به‌اندازه‌ای باشد که جریان هوا مسدود نشود و دسترسی برای پرکردن، تخلیه و نگهداری باقی بماند.
برق و ارت چیلر قبل از راهاندازی چگونه بررسی شوند؟
مشخصات برق مدل‌های مختلف چیلر یکسان نیست. ولتاژ و فرکانس باید از روی پلاک همان دستگاه بررسی شوند و برق محل با این مشخصات مطابقت داشته باشد.
کابل برق نیز نباید بریدگی، آسیب یا تغییر شکل قابل مشاهده داشته باشد. اتصالات باید مطابق ساختار دستگاه انجام شوند و اتصال حفاظتی زمین یا ارت نیز براساس الزامات همان تجهیز برقرار باشد.
اگر برق محل با مشخصات چیلر مطابقت ندارد، کابل آسیب دیده است یا اتصال الکتریکی مطمئن نیست، چیلر نباید برای آزمایش روشن شود.

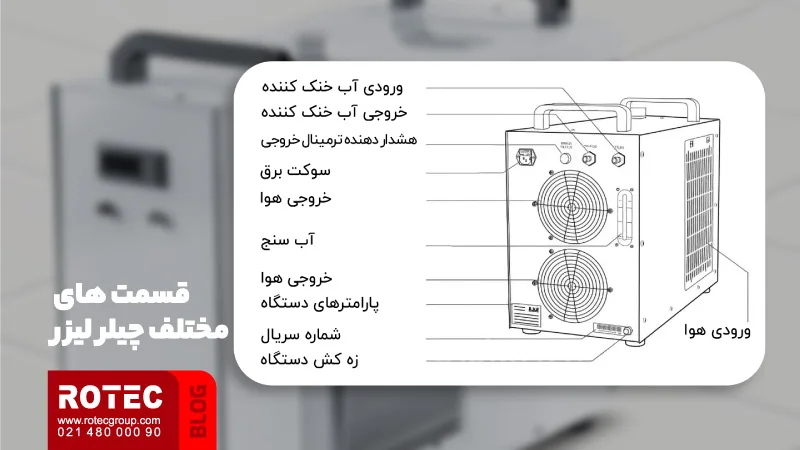

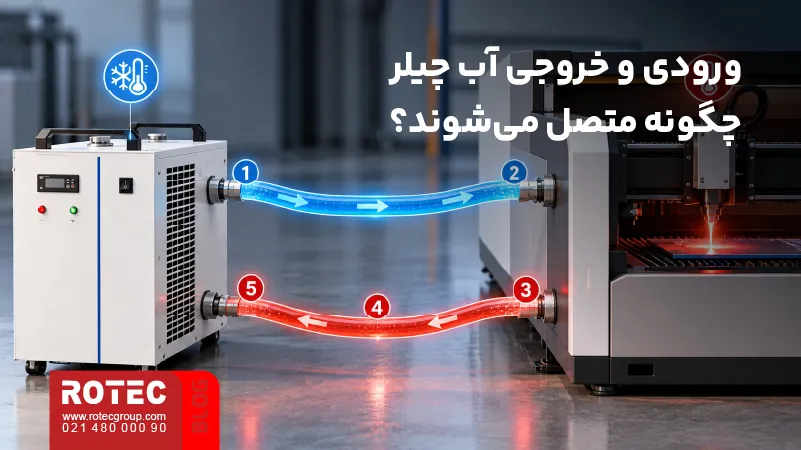

ورودی و خروجی آب چیلر چگونه متصل میشوند؟
قاعده اصلی گردش سیال روشن است:
خروجی آب چیلر به ورودی خنک‌کاری تجهیز متصل میشود و خروجی یا مسیر برگشت همان تجهیز به ورودی آب چیلر بازمی‌گردد.
مسیر گردش به این ترتیب است:
- سیال از چیلر خارج میشود.
- وارد تجهیزی میشود که باید خنک شود.
- گرما را دریافت میکند.
- از مسیر برگشت خارج میشود.
- دوباره وارد چیلر میشود.
هنگام اتصال، عبارت «ورودی» و «خروجی» باید همراه با نام تجهیز مشخص شود؛ یعنی خروجی چیلر، ورودی تجهیز لیزری، خروجی تجهیز لیزری و ورودی چیلر.
برچسب روی تجهیزات و نقشه همان مدل، مرجع اصلی اتصال هستند.
نکات نصب شلنگ‌های چیلر
- شلنگ نباید خم شدید داشته باشد؛ خم تند میتواند مسیر عبور سیال را محدود کند.
- شلنگ نباید بین تجهیزات فشرده یا له شود.
- مسیر نباید به‌اندازه‌ای کشیده باشد که نیروی دائمی به اتصال وارد کند.
- اتصال باید مطمئن باشد و پس از شروع گردش از نظر نشتی بررسی شود.
- مقدار سفت‌کردن اتصال فقط زمانی عددگذاری میشود که سازنده آن را مشخص کرده باشد.
حتی اگر در حالت خاموش نشتی دیده نمیشود، بعد از شروع گردش آب محل اتصالات دوباره بررسی میشود.
تفاوت چیلر یک‌مداره و چندمداره در نصب چیست؟
همه چیلرهای لیزر یک مسیر رفت و برگشت ندارند. در چیلرهای تک‌مداره معمولاً یک مسیر رفت و یک مسیر برگشت برای مدار خنک‌کاری وجود دارد. در بعضی چیلرهای فایبر، دو مدار خنک‌کاری مستقل در نظر گرفته شده‌اند.
این تفکیک میتواند برای خنک‌کاری بخش‌های مختلف تجهیزات لیزر استفاده شود. در چنین دستگاهی نباید اتصالات موجود روی چیلر فقط براساس محل قرارگیری ظاهری وصل شوند. باید مشخص باشد هر مدار برای کدام تجهیز است.
همچنین نباید فرض شود دو مدار الزاماً دمای یکسان، مسیر مشابه یا نیاز خنک‌کاری یکسان دارند.
آب مناسب چیلر دستگاه لیزر چیست؟
نوع آب یا خنک‌کننده باید براساس مستندات چیلر و تجهیزی که در مدار خنک میشود تعیین شود.
دو منبع باید هم‌زمان بررسی شوند:
- سازنده چیلر
- سازنده تجهیزی که در مدار خنک میشود
بسته به مدل ممکن است آب مقطر، آب دیونیزه، آب تصفیه‌شده یا خنک‌کننده مشخص دیگری مجاز باشد. این موارد نباید بدون بررسی جایگزین یکدیگر شوند.
چرا کیفیت آب اهمیت دارد؟
آب نامناسب میتواند حاوی مواد معدنی، ذرات یا آلودگی‌هایی باشد که در مسیر گردش باقی بمانند. تجمع آلودگی میتواند روی مجاری داخلی، شلنگ‌ها و کیفیت گردش سیال اثر بگذارد.
به همین دلیل، کیفیت آب فقط هنگام اولین نصب اهمیت ندارد و هنگام تعویض سیال نیز باید همان الزامات رعایت شوند.
آیا آب لوله‌کشی برای چیلر مناسب است؟
نمی‌توان آب لوله‌کشی را برای همه چیلرهای لیزر مناسب دانست. اگر سازنده استفاده از آب مقطر، دیونیزه، تصفیه‌شده یا سیال مشخص دیگری را الزام کرده باشد، همان دستور باید مبنا قرار گیرد.
آیا میتوان ماده شوینده یا رسوب‌زدا به آب اضافه کرد؟
بدون تأیید سازنده نباید ماده شیمیایی وارد مدار شود. سازگاری این مواد با قطعات داخلی، آب‌بندها، شلنگ‌ها و تجهیزات متصل در همه مدل‌ها یکسان نیست.
مخزن چیلر چگونه پر شود؟
پرکردن مخزن باید براساس نوع سیال مجاز و نشانگر سطح همان دستگاه انجام شود.
- نوع سیال مشخص شود. قبل از بازکردن مخزن باید معلوم باشد چه آب یا خنک‌کننده‌ای قرار است استفاده شود.
- مخزن به‌آرامی پر شود. اضافه‌کردن تدریجی سیال امکان کنترل بهتر سطح را فراهم میکند.
- سطح از روی نشانگر بررسی شود. مخزن نباید تا لبه یا براساس حدس پر شود.
- قبل از روشن‌کردن دوباره کنترل شود. چیلر نباید با مخزن خالی یا سطح کمتر از محدوده موردنیاز راهاندازی شود.
- بعد از شروع گردش سطح مجدد بررسی شود. ورود سیال به شلنگ‌ها و مسیرهای داخلی میتواند سطح مخزن را تغییر دهد.
آیا میتوان از ضدیخ در چیلر دستگاه لیزر استفاده کرد؟
استفاده از ضدیخ در چیلر دستگاه لیزر به نوع چیلر، تجهیز متصل و شرایط دمایی محیط بستگی دارد. نمی‌توان برای همه دستگاهها یک نوع ضدیخ یا نسبت ثابت تعیین کرد.
پیش از اضافه‌کردن ضدیخ باید سه موضوع مشخص باشد: نوع سیال مورد تأیید سازنده، غلظت مناسب برای شرایط دمایی و سازگاری آن با تجهیزات لیزری متصل به مدار.
ضدیخ خودرو یا افزودنی‌های در دسترس نباید بدون تأیید سازنده استفاده شوند. حتی اگر خود چیلر استفاده از یک ضدیخ را مجاز بداند، محدودیت‌های تیوب، سورس یا بخش اپتیکی نیز باید بررسی شوند.
چه زمانی استفاده از ضدیخ مطرح میشود؟
زمانی که محیط در معرض دمایی قرار دارد که احتمال یخ‌زدگی مدار وجود دارد، باید روش محافظت مشخص شود.
این موضوع فقط به ساعات کار محدود نیست و شرایط دستگاه در زمان خاموشی، تعطیلی کارگاه یا انبارش نیز اهمیت دارد.
راهاندازی اولیه چیلر دستگاه لیزر چگونه انجام میشود؟
پس از اتصال شلنگ‌ها و پرکردن مخزن، مدار خنک‌کاری پیش از فعال‌شدن لیزر بررسی میشود.
مرحله ۱: کنترل مسیر آب
جهت تمام ورودی‌ها و خروجی‌ها بررسی میشود. در چیلر چندمداره، هر مسیر جداگانه کنترل میشود.
مرحله ۲: کنترل سطح سیال
سطح باید در محدوده تعیین‌شده همان مدل قرار داشته باشد.
مرحله ۳: بررسی برق و ارت
ولتاژ، فرکانس و اتصال ارت باید پیش از روشن‌شدن چیلر کنترل شده باشند.
مرحله ۴: روشن‌کردن چیلر
چیلر مطابق روش مشخص‌شده برای همان مدل روشن میشود.
مرحله ۵: کنترل گردش سیال
با فعال‌شدن پمپ، وضعیت مدار بررسی میشود. اگر گردش برقرار نیست، فعال‌کردن دستگاه لیزر ادامه پیدا نمی‌کند.
مرحله ۶: بررسی اتصالات
در زمان گردش، محل اتصالات و شلنگ‌ها از نظر خروج سیال یا نشتی بررسی میشوند.
مرحله ۷: بررسی هوای محبوس
در اولین پرکردن ممکن است مقداری هوا داخل مسیر باقی بماند. نباید فرض شود تمام حباب‌ها در همه دستگاهها بدون اقدام از مدار خارج میشوند.
اگر برای دستگاه روش مشخصی برای هواگیری تعیین شده است، همان روش اجرا میشود.
مرحله ۸: کنترل دوباره سطح مخزن
پس از پرشدن مدار، سطح مخزن دوباره بررسی میشود و در صورت نیاز تا محدوده مجاز اصلاح میشود.
مرحله ۹: کنترل دما و هشدارها
پیش از کار لیزر باید مشخص باشد:
- گردش برقرار است.
- نشتی وجود ندارد.
- سطح سیال مناسب است.
- هشدار حل‌نشده وجود ندارد.
- شرایط دمایی با تجهیز سازگار است.
مرحله ۱۰: تأیید شرایط خنک‌کاری پیش از فعال‌شدن لیزر
دستگاه لیزر تنها زمانی وارد کار میشود که گردش سیال برقرار باشد، سطح مخزن مناسب باشد، نشتی مشاهده نشود، هشدار حل‌نشده‌ای وجود نداشته باشد و شرایط دمایی با الزامات تجهیز مطابقت داشته باشد.
جدول خلاصه مراحل نصب و راهاندازی
| مرحله | اقدام | چه چیزی بررسی شود؟ | در صورت مشکل |
|---|---|---|---|
| ۱ | بررسی ظاهری | بدنه، کابل و اتصالات | راهاندازی انجام نشود |
| ۲ | جانمایی | سطح و تهویه | محل اصلاح شود |
| ۳ | اتصال آب | مسیر رفت و برگشت | با نقشه همان دستگاه تطبیق داده شود |
| ۴ | پرکردن | سطح و نوع سیال | پیش از روشن‌شدن اصلاح شود |
| ۵ | برق | ولتاژ، فرکانس و ارت | اتصال بررسی شود |
| ۶ | روشن‌کردن چیلر | شروع گردش آب | فعال‌کردن لیزر تا مشخص‌شدن علت انجام نشود |
| ۷ | نشتی | اتصالات و شلنگ‌ها | راهاندازی متوقف و محل اتصال بررسی شود |
| ۸ | هواگیری | وجود هوا در مدار | روش همان دستگاه اجرا شود |
| ۹ | سطح مجدد | نشانگر مخزن | در صورت نیاز اصلاح شود |
| ۱۰ | دما و هشدار | نمایشگر و وضعیت کار | علت مشکل بررسی شود |
| ۱۱ | فعال‌کردن لیزر | شرایط خنک‌کاری | فقط پس از تأیید شرایط انجام شود |
چه زمانی راهاندازی چیلر باید متوقف شود؟
مشاهده یک وضعیت غیرعادی لزوماً به معنی خرابی چیلر نیست، اما در بعضی شرایط نباید راهاندازی ادامه پیدا کند تا علت مشخص شود.
از جمله:
- نشتی قابل مشاهده
- برقرارنشدن گردش آب
- افت غیرعادی سطح سیال
- هشدار مداوم
- آسیب قابل مشاهده به کابل یا اتصال
- نامشخص‌بودن مسیر مدارهای آب
- نداشتن اطمینان از نوع سیال
- وضعیت دمایی خارج از الزامات تجهیز
اگر مشکل از مرحله نصب یا نگهداری معمول فراتر رفته باشد، بررسی دقیق‌تر باید در راهنمای تعمیر چیلر لیزر دنبال شود.
دمای مناسب چیلر دستگاه لیزر چگونه تعیین میشود؟
دمای مناسب چیلر برای همه دستگاه‌های لیزر یکسان نیست و باید براساس مدل چیلر، نوع تیوب یا سورس، مدار خنک‌کاری، بخش اپتیکی و شرایط محیط تعیین شود.
موارد زیر باید از یکدیگر تفکیک شوند:
- دمای فعلی سیال
- دمای هدف
- حالت کنترل دما
- دمای محیط
- الزامات دمایی تجهیز متصل
تفاوت دمای فعلی و دمای هدف
عدد نمایش‌داده‌شده روی کنترلر ممکن است دمای فعلی آب باشد، در حالی که مقدار تنظیم‌شده یا حالت کاری موضوع دیگری است.
هنگام بررسی باید مشخص باشد عدد مشاهده‌شده مربوط به کدام پارامتر است.
حالت دمای ثابت و کنترل وابسته به محیط
بعضی کنترلرها چند حالت مدیریت دما دارند. اگر مدل موردنظر چنین قابلیتی دارد، نحوه استفاده باید براساس دفترچه همان کنترلر مشخص شود.
وجود حالت هوشمند یا وابسته به محیط به این معنی نیست که دیگر نیازی به بررسی الزامات دستگاه لیزر وجود ندارد.
دمای مدارهای مختلف
در چیلرهای فایبر چندمداره، نمی‌توان بدون مستندات فرض کرد تمام خروجی‌ها باید دمای یکسان داشته باشند.
جزئیات مربوط به دکمه‌ها، منوها و تغییر پارامترها در راهنمای تنظیمات چیلر دستگاه لیزر بررسی میشوند و نیازی به تکرار آن‌ها در مقاله نصب نیست.
تفاوت تعریق، حباب و نشتی در چیلر چیست؟
این سه وضعیت ممکن است در ظاهر شبیه یکدیگر دیده شوند، اما علت و نحوه بررسی آن‌ها متفاوت است.
تعریق روی شلنگ
تعریق یا میعان زمانی ایجاد میشود که رطوبت هوا روی یک سطح سرد به قطره تبدیل شود.
به همین دلیل ممکن است سطح خارجی یک شلنگ مرطوب باشد، در حالی که سوراخ یا نشتی در مدار وجود ندارد.
حباب داخل مدار
حباب داخل شلنگ به وجود هوا در مسیر سیال مربوط است. این هوا ممکن است بعد از اولین پرکردن یا بازشدن مدار دیده شود.
روش خارج‌کردن هوا باید براساس دستگاه و دستورالعمل همان مدل مشخص شود.
نشتی آب یا خنک‌کننده
در نشتی، سیال واقعاً از یک اتصال یا قسمت مدار خارج میشود.
اگر اطراف اتصال مرتب خیس میشود، سطح مخزن کاهش پیدا میکند یا خروج سیال مستقیماً دیده میشود، موضوع با تعریق سطحی تفاوت دارد.
گرم‌کردن شلنگ یا تغییر خودسرانه دما نباید روش عمومی تشخیص یا رفع این شرایط باشد.

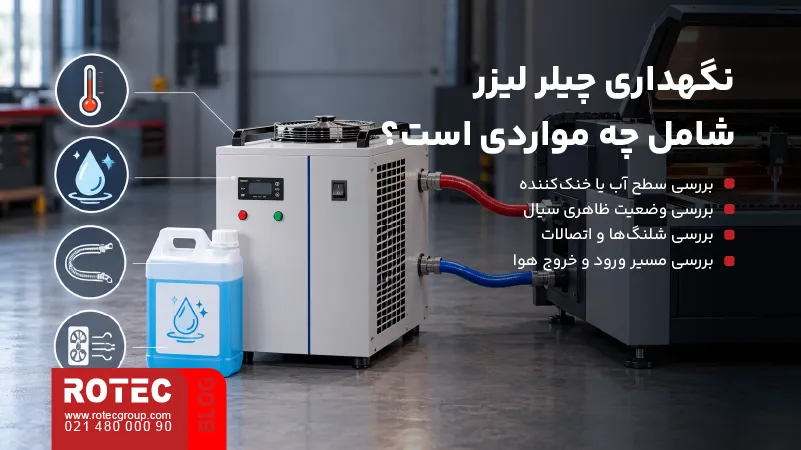

نگهداری چیلر لیزر شامل چه مواردی است؟
نگهداری چیلر لیزر بر کنترل وضعیت سیال، مسیر گردش آب و تهویه دستگاه متمرکز است. سطح و کیفیت سیال، شلنگ‌ها، اتصالات، نشتی، فیلتر هوا و وضعیت دما از مواردی هستند که بدون بازکردن بخش‌های تخصصی دستگاه قابل بررسی‌اند.
هدف این بازدیدها تشخیص تغییرات غیرعادی پیش از ادامه کار در شرایط نامناسب است.
بررسی سطح آب یا خنک‌کننده
سطح سیال از روی نشانگر دستگاه بررسی میشود.
اگر سطح بهطور مداوم کاهش پیدا میکند، فقط اضافه‌کردن آب کافی نیست و وضعیت اتصالات و مدار نیز باید از نظر نشتی بررسی شود.
بررسی وضعیت ظاهری سیال
تغییر رنگ، وجود ذرات یا آلودگی قابل مشاهده میتواند نشانه نیاز به بررسی یا تعویض سیال باشد.
در زمان جایگزینی نیز باید همان نوع آب یا خنک‌کننده‌ای استفاده شود که با الزامات دستگاه سازگار است.
بررسی شلنگ‌ها و اتصالات
شلنگ‌ها از نظر خم‌شدگی، له‌شدگی، ترک، آسیب قابل مشاهده و فشار مکانیکی بررسی میشوند.
رطوبت اطراف محل اتصال نیز باید ارزیابی شود تا مشخص شود ناشی از تعریق سطحی است یا نشتی واقعی وجود دارد.
بررسی مسیر ورود و خروج هوا
دریچه‌های ورود و خروج هوا باید باز باشند.
در محیط‌های دارای گردوغبار، احتمال تجمع آلودگی بیشتر است و وضعیت دریچه‌ها و فیلتر هوا باید متناسب با شرایط واقعی محیط بررسی شود.
فیلتر هوای چیلر چگونه نگهداری شود؟
اگر چیلر دارای فیلتر هوای قابل سرویس است، روش بازکردن، تمیزکردن یا تعویض آن باید از دستورالعمل همان مدل بررسی شود. همه فیلترها ساختار یکسانی ندارند و نمی‌توان یک روش ثابت را برای تمام چیلرها در نظر گرفت.
در زمان نگهداری باید مشخص شود:
- فیلتر چگونه از دستگاه خارج میشود.
- تمیزکردن آن به چه روشی مجاز است.
- فیلتر قابل شست‌وشو است یا باید با روش دیگری تمیز شود.
- در چه شرایطی نیاز به تعویض دارد.
- اگر شست‌وشو مجاز است، پیش از نصب مجدد باید کاملاً خشک شود یا خیر.
گرفتگی فیلتر میتواند مسیر ورود هوا را محدود کند و دفع گرما را تحت تأثیر قرار دهد. با این حال، نباید خرابی مشخصی را بدون بررسی سایر شرایط مستقیماً به کثیفی فیلتر نسبت داد.
فیلتر هوای چیلر با فیلتر احتمالی مدار سیال متفاوت است و همه مدل‌ها نیز آرایش یکسانی ندارند. روش سرویس هر بخش باید براساس دستورالعمل همان چیلر انجام شود.
بررسی سطح قابل دسترس کندانسور
اگر سازنده نظافت بخش‌های قابل دسترس کندانسور را برای اپراتور مجاز کرده است، تجمع گردوغبار در این قسمت بررسی میشود.
هدف، بازماندن مسیر عبور هوا و حفظ شرایط دفع گرماست. این کار با بازکردن مدار مبرد تفاوت دارد و دستکاری قسمت‌های داخلی مدار تبرید در حوزه نگهداری معمول قرار نمی‌گیرد.
بررسی بخش‌های الکتریکی قابل مشاهده
در نگهداری معمول، بررسی برق به قسمت‌های قابل مشاهده محدود میشود؛ مانند سلامت کابل، کانکتورها، آثار داغ‌شدگی، تغییر رنگ یا بوی غیرعادی.
بررسی برد، سیم‌کشی داخلی یا تعمیرات الکتریکی تخصصی باید به فرد متخصص سپرده شود.
ثبت تغییرات غیرعادی
ثبت بعضی تغییرات میتواند در بررسی بعدی وضعیت چیلر مفید باشد، از جمله:
- زمان کاهش سطح سیال
- زمان تکرار هشدار
- شرایط محیط هنگام ایجاد هشدار
- تغییر عملکرد بعد از نظافت فیلتر
- تکرار نشتی در یک اتصال
- تغییر غیرعادی صدا یا دما
جدول نگهداری پیشگیرانه چیلر
| بخش | چه چیزی کنترل شود؟ | دلیل بررسی | چه زمانی بررسی بیشتری لازم است؟ |
|---|---|---|---|
| سطح سیال | وضعیت نشانگر | حفظ گردش مناسب | افت مکرر یا غیرعادی |
| کیفیت سیال | رنگ، ذرات و آلودگی | حفظ پاکیزگی مدار | تغییر محسوس وضعیت |
| شلنگ‌ها | خم، فشار و آسیب | جلوگیری از محدودیت جریان | تغییر شکل یا آسیب |
| اتصالات | رطوبت و نشتی | جلوگیری از کاهش سیال | نشتی تکرارشونده |
| مسیر هوا | مانع و گردوغبار | حفظ تهویه | کاهش محسوس جریان |
| فیلتر هوا | آلودگی و سلامت | حفظ ورود هوا | گرفتگی یا آسیب |
| سطح قابل دسترس کندانسور | تجمع گردوغبار | کمک به دفع گرما | آلودگی زیاد |
| کابل و اتصالات بیرونی | آسیب ظاهری | ایمنی کار | تغییر رنگ، آسیب یا داغی |
| نمایشگر | دما و هشدار | کنترل وضعیت کار | هشدار مداوم |
| وضعیت عملکرد | تغییر صدا، دما یا هشدارهای غیرعادی | تشخیص تغییر شرایط کار | تکرار یا تشدید وضعیت |

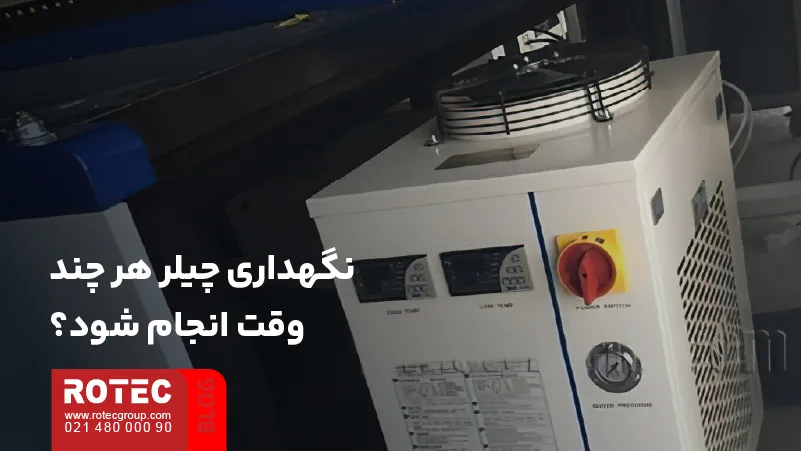

نگهداری چیلر هر چند وقت انجام شود؟
برای تمام مدل‌ها نمی‌توان یک برنامه ثابت روزانه، هفتگی، ماهانه یا سالانه تعریف کرد.
فاصله بررسی به عوامل مختلف بستگی دارد:
- مدل چیلر
- توصیه سازنده
- ساعات کار
- میزان گردوغبار محیط
- نوع سیال
- شرایط دمایی
- وضعیت واقعی دستگاه
برای مثال، فیلتر یک چیلر در محیط تمیز و همان فیلتر در کارگاهی با گردوغبار زیاد الزاماً با سرعت یکسان کثیف نمی‌شوند.
برنامه نگهداری باید براساس دفترچه دستگاه و شرایط واقعی کارگاه تنظیم شود.
آب چیلر چه زمانی باید تعویض شود؟
زمان تعویض سیال برای همه دستگاهها یکسان نیست.
سه عامل اصلی در تعیین زمان تعویض اهمیت دارند:
- دستورالعمل سازنده
- نوع سیال
- شرایط کار
ظاهر و میزان آلودگی سیال نیز در بازدیدها اطلاعات مفیدی میدهد، اما جایگزین برنامه نگهداری سازنده نیست.
مراحل تعویض آب یا خنک‌کننده
- چیلر و تجهیزات مرتبط خاموش شوند. روش خاموش‌کردن باید مطابق دستورالعمل همان دستگاه باشد.
- سیال از خروجی مشخص تخلیه شود. تخلیه از محلی انجام میشود که برای همان چیلر در نظر گرفته شده است.
- از ورود آلودگی جلوگیری شود. هنگام بازبودن مخزن یا مسیرها نباید گردوغبار و ذرات وارد مدار شوند.
- سیال مناسب اضافه شود. آب یا خنک‌کننده جدید باید با همان الزامات اولیه مطابقت داشته باشد.
- مخزن تا محدوده مجاز پر شود. سطح از روی نشانگر بررسی میشود.
- گردش سیال برقرار شود. چیلر طبق روش راهاندازی فعال میشود.
- در صورت نیاز هواگیری انجام شود. اگر مدل دستگاه روش مشخصی برای هواگیری دارد، همان روش اجرا میشود.
- سطح دوباره کنترل شود. پس از گردش، سطح مخزن بررسی میشود.
- اتصالات از نظر نشتی بررسی شوند.
- وضعیت دما و هشدارها کنترل شود. پیش از فعال‌شدن لیزر باید شرایط خنک‌کاری تأیید شود.
آیا میتوان مدار چیلر را با رسوب‌زدا شست‌وشو داد؟
برای استفاده از اسید، الکل، شوینده یا ماده رسوب‌زدا نمی‌توان دستور عمومی صادر کرد.
نوع مواد داخل مدار و سازگاری قطعات بین دستگاهها متفاوت است. استفاده از ماده نامناسب میتواند به آب‌بند، فلز، شلنگ یا تجهیزات متصل آسیب بزند.
اگر آلودگی یا رسوب نیاز به پاک‌سازی تخصصی دارد، روش باید از مستندات همان دستگاه یا سرویس فنی معتبر گرفته شود.
چیلر در زمان توقف طولانی دستگاه چگونه نگهداری شود؟
اگر دستگاه برای مدت طولانی خاموش میشود، شرایط محیط و وضعیت سیال باید قبل از توقف بررسی شوند.
در محیطی که احتمال یخ‌زدگی وجود دارد، باقی‌ماندن سیال در مدار ممکن است نیازمند اقدام خاصی باشد. بسته به مدل و نوع خنک‌کننده، سازنده ممکن است تخلیه، جایگزینی سیال یا روش محافظتی دیگری را مشخص کرده باشد.
پیش از توقف طولانی، شلنگ‌ها و اتصالات از نظر نشتی یا آسیب قابل مشاهده بررسی میشوند.
در زمان شروع مجدد نیز بهتر است چیلر مانند یک راهاندازی مجدد کنترل شود. سطح و وضعیت سیال، شلنگ‌ها، اتصالات، گردش آب، نشتی، دما و هشدارها دوباره بررسی میشوند و سپس دستگاه لیزر وارد کار میشود.
چه مواردی جزء نگهداری معمول اپراتور نیست؟
کارهایی مانند موارد زیر در گروه نگهداری ساده اپراتور قرار نمی‌گیرند:
- بازکردن مدار مبرد
- شارژ مبرد
- تعمیر کمپرسور
- بازکردن یا تعمیر پمپ
- تعویض سنسور
- تعمیر برد
- تغییر سیم‌کشی داخلی
- تغییر اتصالات حفاظتی
- بای‌پس‌کردن هشدار یا اینترلاک
اگر با وجود نصب و نگهداری صحیح، گردش آب برقرار نمیشود، دما کنترل نمیشود یا هشدار مداوم باقی میماند، موضوع از نگهداری معمول خارج میشود و باید بررسی تخصصی انجام شود.
نکات ایمنی در نصب و نگهداری چیلر
- قبل از پرکردن، تخلیه یا نگهداری، وضعیت روشن یا خاموش بودن دستگاه مطابق دستورالعمل همان عملیات باشد.
- هنگام پرکردن و تخلیه، آب نباید با کابل، پریز، کنترلر یا قطعات الکتریکی تماس پیدا کند.
- هشدار یا اتصال حفاظتی نباید برای ادامه اجباری کار بای‌پس شود.
- شلنگ و اتصال موقت نامطمئن برای کار عادی باقی نماند.
- بخش‌هایی که در دفترچه به‌عنوان سرویس اپراتور معرفی نشده‌اند، باز نشوند.

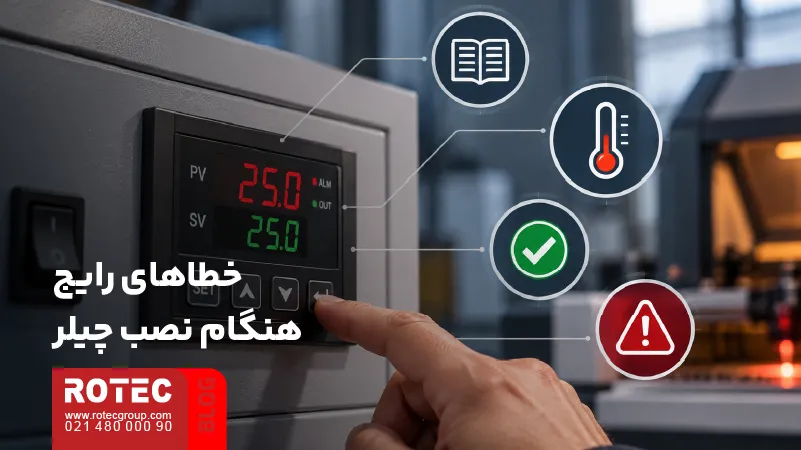

خطاهای رایج هنگام نصب چیلر
- جابه‌جایی مسیر رفت و برگشت: اگر مسیرها اشتباه متصل شوند، مدار مطابق طراحی کار نمی‌کند.
- روشن‌کردن با سطح سیال ناکافی: پیش از روشن‌شدن پمپ باید سطح مخزن در محدوده موردنیاز باشد.
- مسدودکردن مسیر هوا: قرارگرفتن چیلر کنار مانع میتواند تهویه را محدود کند.
- استفاده از سیال بدون بررسی: آب یا افزودنی نباید صرفاً براساس تجربه دستگاه دیگری انتخاب شود.
- اعمال تنظیمات یک مدل روی مدل دیگر: کنترلرها، تجهیزات متصل و مدارهای خنک‌کاری میتوانند متفاوت باشند.
- طبیعی فرض‌کردن تمام حباب‌ها: وجود هوا بعد از پرکردن اولیه ممکن است رخ دهد، اما باقی‌ماندن آن باید براساس دستورالعمل دستگاه بررسی شود.
- نادیده‌گرفتن افت سطح آب: کاهش مداوم سطح سیال نیازمند بررسی علت است.
- ادامه کار با هشدار مداوم: هشدار حل‌نشده نباید بخشی از وضعیت عادی دستگاه تلقی شود.
بعد از نصب از کجا مشخص میشود چیلر آماده کار است؟
آماده‌بودن چیلر برای کار با یک شاخص واحد مشخص نمیشود و چند مورد باید هم‌زمان تأیید شوند:
- سطح سیال مناسب است.
- مسیر رفت و برگشت صحیح است.
- گردش برقرار شده است.
- نشتی مشاهده نمیشود.
- شلنگ‌ها تحت فشار یا محدودیت نیستند.
- برق و ارت مطابق مشخصات هستند.
- مسیر هوا آزاد است.
- هشدار حل‌نشده وجود ندارد.
- شرایط دمایی با الزام تجهیز هماهنگ است.
بعد از تأیید این موارد، دستگاه لیزر میتواند وارد مرحله کار شود.
نصب صحیح چیلر، مبنای نگهداری درست آن است
نصب چیلر زمانی کامل است که مسیر رفت و برگشت آب درست متصل شده باشد، نوع و سطح سیال با الزامات دستگاه هماهنگ باشد، شلنگ‌ها بدون فشار یا محدودیت قرار گرفته باشند و مسیر ورود و خروج هوا باز بماند. پیش از فعال‌شدن لیزر نیز گردش سیال، نشتی، دما و هشدارها باید بررسی شوند.
در ادامه کار، نگهداری چیلر بیشتر بر کنترل همین موارد متمرکز است؛ یعنی وضعیت آب یا خنک‌کننده، شلنگ‌ها، اتصالات، فیلتر، مسیر هوا و تغییرات غیرعادی عملکرد. جزئیاتی مانند دمای هدف، نوع ضدیخ، فاصله نصب و زمان تعویض سیال باید براساس مدل واقعی چیلر و تجهیزات متصل تعیین شوند.
برای بررسی مدل مناسب چیلر یا استعلام قیمت روز، امکان تماس با واحد فروش روتک از طریق شماره 02148000090 وجود دارد.
