هنگام کار دستگاه لیزر، بخش‌هایی مانند تیوب CO2، سورس فایبر یا مجموعه اپتیکی گرما تولید می‌کنند. چیلر با گردش سیال خنک‌کننده و انتقال این گرما، دمای بخش موردنظر را در محدوده کاری نگه می‌دارد.
ساختار خنک‌کاری در همه دستگاه‌های لیزر یکسان نیست. بعضی تجهیزات تنها به یک مدار گردش آب نیاز دارند و در برخی دستگاه‌های فایبر، برای سورس و مجموعه اپتیکی مدارهای جداگانه در نظر گرفته میشود.
در این مقاله، نحوه کار چیلر دستگاه لیزر، اجزای اصلی آن و تفاوت ساختارهای خنک‌کاری مورد استفاده در تجهیزات لیزری بررسی میشود.

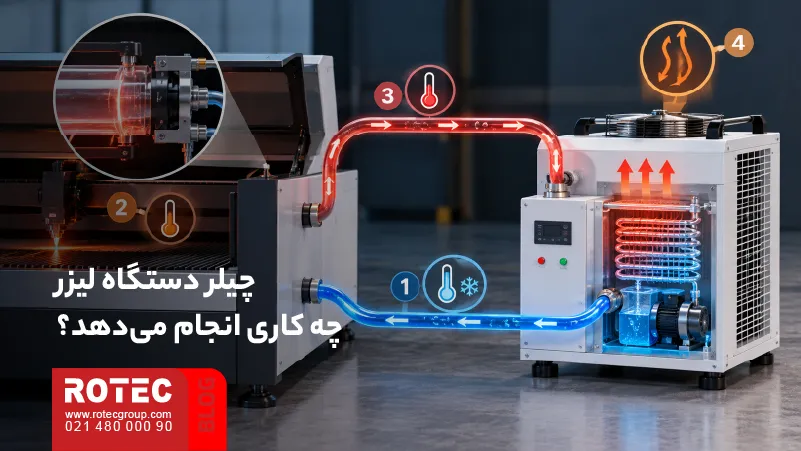

چیلر دستگاه لیزر چه کاری انجام میدهد؟
وظیفه چیلر، دریافت گرمای تولیدشده در بخش‌های مختلف دستگاه و انتقال آن به محیط است.
در دستگاه‌های CO2، سیال خنک‌کننده معمولاً از مسیر تیوب عبور میکند و گرمای ایجادشده را به چیلر منتقل میکند. در تجهیزات فایبر نیز بسته به طراحی دستگاه، سورس و مجموعه اپتیکی میتوانند به خنک‌کاری نیاز داشته باشند.
فرایند کلی به این صورت انجام میشود:
- سیال خنک‌شده از چیلر به بخش موردنظر دستگاه منتقل میشود.
- سیال هنگام عبور، بخشی از گرما را جذب میکند.
- سیال گرم‌تر دوباره به چیلر برمی‌گردد.
- گرمای جذب‌شده در مجموعه خنک‌کننده دفع میشود.
- سیال دوباره وارد مدار دستگاه میشود.
این چرخه در زمان کار دستگاه بهصورت پیوسته ادامه پیدا میکند.
چیلر دستگاه لیزر چگونه کار میکند؟
در بسیاری از چیلرهای مورد استفاده برای دستگاه‌های لیزر، خنک‌کاری با یک مدار تبرید تراکمی انجام میشود.
در این ساختار، مبرد بین کمپرسور، کندانسور، شیر انبساط و اواپراتور گردش میکند. در اواپراتور، گرمای سیال خنک‌کننده به مدار تبرید منتقل میشود. سپس این گرما از طریق کندانسور به محیط دفع میشود.
هم‌زمان، پمپ چیلر سیال خنک‌کننده را میان چیلر و دستگاه لیزر به گردش درمی‌آورد.
در نتیجه دو مدار در کنار هم فعالیت می‌کنند:
- مدار تبرید: برای انتقال و دفع گرما
- مدار گردش سیال: برای انتقال گرما از دستگاه لیزر به چیلر
این دو مدار وظایف متفاوتی دارند، اما عملکرد آن‌ها به یکدیگر وابسته است.

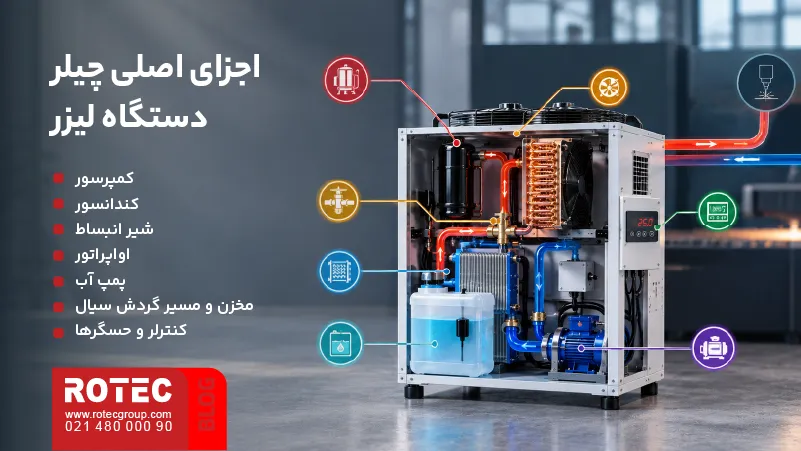

اجزای اصلی چیلر دستگاه لیزر
چیلر فقط از مخزن آب و پمپ تشکیل نشده است. در مدل‌های تراکمی، چند بخش اصلی در فرایند خنک‌کاری نقش دارند.
کمپرسور
کمپرسور، مبرد را فشرده میکند و شرایط لازم برای گردش آن در مدار تبرید و انتقال گرما را فراهم میکند.
عملکرد کمپرسور مستقیماً با فرایند سرمایش در ارتباط است و اختلال در آن میتواند توان خنک‌کنندگی چیلر را کاهش دهد.
کندانسور
کندانسور گرمای جذب‌شده از مدار را به محیط منتقل میکند.
نحوه دفع این گرما میتواند با هوا یا آب انجام شود و همین موضوع یکی از تفاوت‌های میان ساختار چیلرهای هواخنک و آب‌خنک است.
شیر انبساط
شیر انبساط فشار مبرد را پیش از ورود به اواپراتور کاهش میدهد و مقدار عبور مبرد را کنترل میکند. این کاهش فشار، شرایط لازم برای جذب گرما در اواپراتور را فراهم میکند.
اواپراتور
بخشی از مدار تبرید است که گرمای آب یا سیال خنک‌کننده را جذب میکند. در این بخش، گرمای سیال به مبرد منتقل میشود و دمای آن پیش از بازگشت به دستگاه کاهش پیدا میکند.
پمپ آب
پمپ، سیال خنک‌کننده را میان مخزن چیلر و بخش خنک‌شونده دستگاه به گردش درمی‌آورد.
دبی و فشار ایجادشده توسط پمپ باید متناسب با مدار خنک‌کاری باشد تا جریان سیال به‌درستی برقرار بماند.
برای آشنایی بیشتر با ساختار و عملکرد این بخش میتوان مقاله پمپ آب چیلر را مطالعه کرد.
مخزن و مسیر گردش سیال
مخزن، سیال خنک‌کننده را در خود نگه می‌دارد و ورودی و خروجی چیلر مسیر گردش آن را میان دستگاه و مجموعه خنک‌کننده فراهم می‌کنند.
وجود جریان پایدار در این مسیر برای انتقال مناسب گرما اهمیت دارد.
کنترلر و حسگرها
کنترلر، دما و برخی شرایط کاری چیلر را پایش میکند. بسته به مدل، هشدارهای مربوط به افزایش یا کاهش دما، اختلال در جریان سیال یا شرایط محیط نیز میتوانند از طریق کنترلر نمایش داده شوند.
برای جزئیات مربوط به تنظیم دما، پارامترها و آلارم‌ها باید به مقاله تنظیمات چیلر دستگاه لیزر مراجعه شود. این صفحه بهصورت اختصاصی روی تنظیم دما و پارامترهای کنترل تمرکز دارد.
انواع ساختار خنک‌کاری در دستگاه‌های لیزر
یکی از تفاوت‌های مهم چیلرها به تعداد مدارهای خنک‌کاری مربوط میشود.
چیلر تک‌مداره
در ساختار تک‌مداره، یک مسیر گردش سیال برای خنک‌کاری بخش موردنظر وجود دارد.
این نوع ساختار میتواند برای تجهیزاتی استفاده شود که یک بخش اصلی آن‌ها نیاز به خنک‌کاری دارد؛ برای مثال خنک‌کاری تیوب در بسیاری از دستگاه‌های CO2
چیلر دو‌مداره
در بعضی دستگاه‌های فایبر، سورس و مجموعه اپتیکی شرایط خنک‌کاری یکسانی ندارند.
در این حالت، چیلر دو‌مداره میتواند دو مسیر مستقل ایجاد کند تا هر بخش در مدار جداگانه خنک شود.
مزیت این ساختار، امکان کنترل جداگانه شرایط خنک‌کاری بخش‌های مختلف دستگاه است.

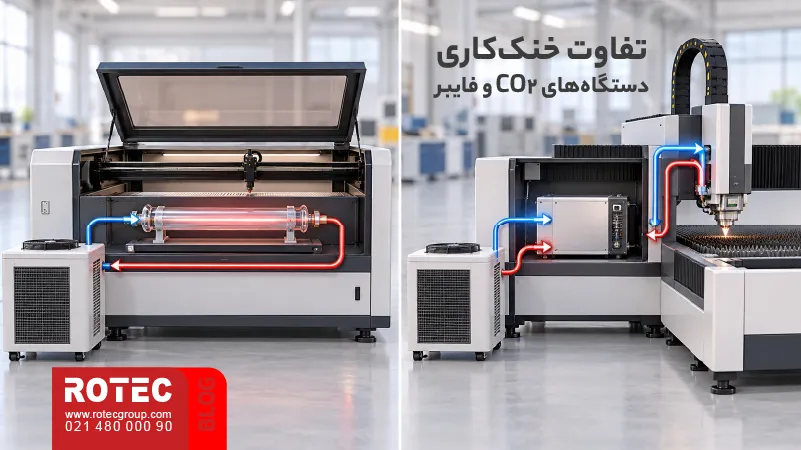

تفاوت خنک‌کاری دستگاه‌های CO2 و فایبر
نوع منبع لیزر روی ساختار مدار خنک‌کاری اثر دارد.
در بسیاری از دستگاه‌های CO2، هدف اصلی خنک‌کردن تیوب لیزر است. سیال از مسیر مشخص‌شده عبور میکند و گرمای تیوب را به چیلر منتقل میکند.
در تجهیزات فایبر، بسته به توان و طراحی دستگاه، ممکن است سورس و مجموعه اپتیکی یا هد در مدارهای جداگانه خنک شوند.
به همین دلیل ساختار چیلر باید با طراحی دستگاه و نیاز حرارتی اجزای آن هماهنگ باشد.
تفاوت چیلر هواخنک و آب‌خنک
یکی دیگر از روشهای دسته‌بندی چیلرها براساس نحوه دفع گرما از کندانسور است.
چیلر هواخنک
در چیلر هواخنک، گرمای کندانسور با جریان هوا به محیط منتقل میشود.
در این ساختار معمولاً فن، هوا را از سطح کندانسور عبور میدهد تا گرمای مدار تبرید دفع شود.
چیلر آب‌خنک
در چیلر آب‌خنک، دفع گرمای کندانسور با کمک یک مدار آب انجام میشود.
این تقسیم‌بندی را نباید با مدار آبی که دستگاه لیزر را خنک میکند اشتباه گرفت. ممکن است چیلر برای انتقال گرما از دستگاه لیزر از آب استفاده کند، اما خود کندانسور آن هواخنک باشد.
ظرفیت خنک‌کاری چیلر به چه معناست؟
ظرفیت خنک‌کاری نشان میدهد چیلر چه مقدار گرما را میتواند از مدار خارج کند.
این مقدار معمولاً با واحدهایی مانند وات یا کیلووات بیان میشود و یکی از مشخصات فنی اصلی چیلر است.
ظرفیت خنک‌کاری با توان نامی لیزر یک مفهوم یکسان نیست. عواملی مانند:
- میزان گرمای تولیدشده
- دبی سیال
- فشار مدار
- دمای محیط
- شرایط کار دستگاه
نیز در عملکرد واقعی مدار خنک‌کاری مؤثر هستند.
برای مشاهده مدل‌های موجود، مقایسه مشخصات و بررسی گزینه مناسب میتوان به صفحه چیلر دستگاه لیزر مراجعه کرد.

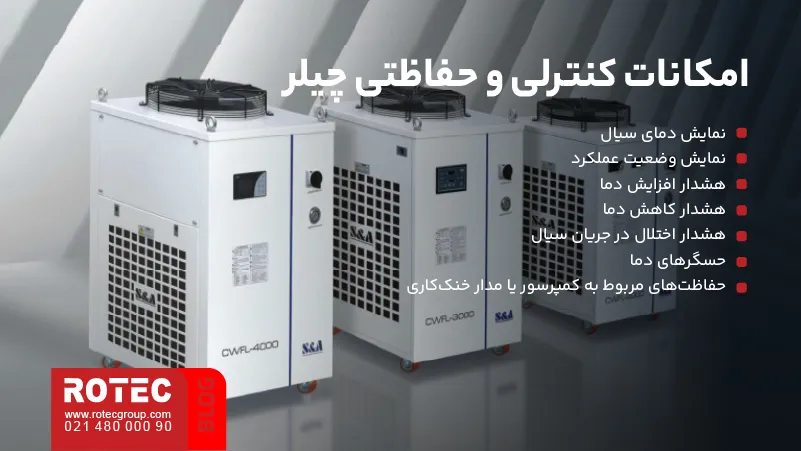

امکانات کنترلی و حفاظتی چیلر
بسته به مدل و نوع کنترلر، چیلر میتواند به امکانات مختلفی برای پایش شرایط کاری مجهز باشد.
از جمله:
- نمایش دمای سیال
- نمایش وضعیت عملکرد
- هشدار افزایش دما
- هشدار کاهش دما
- هشدار اختلال در جریان سیال
- حسگرهای دما
- حفاظت‌های مربوط به کمپرسور یا مدار خنک‌کاری
وجود یا نوع این امکانات در همه چیلرها یکسان نیست و باید براساس مشخصات همان مدل بررسی شود.
چه زمانی عملکرد چیلر نیاز به بررسی دارد؟
اگر دمای سیال از محدوده موردنظر خارج شود، جریان آب به‌درستی برقرار نباشد یا یک آلارم بهصورت مکرر نمایش داده شود، ابتدا باید مشخص شود مشکل به تنظیمات مربوط است یا یکی از اجزای چیلر.
اگر مشکل به دمای هدف، حالت کنترل یا محدوده هشدارها مربوط باشد، تنظیمات کنترلر بررسی شوند.
مشکلات مربوط به پمپ، کمپرسور، سنسورها، نشتی یا مدار تبرید نیاز به بررسی فنی دارند. برای اطلاعات بیشتر میتوان مقاله تعمیر چیلر لیزر را مطالعه کرد.
جمع‌بندی انواع چیلر دستگاه لیزر
چیلر با گردش سیال خنک‌کننده و انتقال گرما، دمای بخش‌های مختلف دستگاه لیزر را کنترل میکند.
در چیلرهای تراکمی، مدار تبرید شامل اجزایی مانند کمپرسور، کندانسور، شیر انبساط و اواپراتور است و در کنار آن، پمپ سیال را بین چیلر و دستگاه به گردش درمی‌آورد.
ساختار مدار خنک‌کاری میتواند تک‌مداره یا دو‌مداره باشد و نحوه دفع گرما از کندانسور نیز میتواند بهصورت هواخنک یا آب‌خنک انجام شود.
انتخاب مدل مشخص چیلر باید براساس نوع دستگاه، ظرفیت خنک‌کاری موردنیاز، دبی، فشار و ساختار مدار خنک‌کاری انجام شود.
