آموزش گام به گام تنظیمات چیلر دستگاه لیزر

قطعات لیزر

تنظیمات چیلر دستگاه لیزر | چیلر یک دستگاه مهم در سیستم خنک کننده دستگاه لیزر است که تنظیمات صحیح چیلر برای عملکرد مناسب و ایمن دستگاه لیزر بسیار حائز اهمیت است. به طور کلی تنظیمات چیلر دستگاه لیزر در بخش‌های مختلفی اهمیت دارد:

  • تنظیم دمای آب خروجی چیلر برای دستیابی به عملکرد بهینه دستگاه لیزر
  • تنظیم جریان آب چیلر برای تامین نیاز خنک کنندگی دستگاه لیزر
  • تنظیم فشار آب چیلر برای جلوگیری از آسیب به اجزای داخلی دستگاه لیزر
  • تنظیم سطح روغن چیلر برای حفظ عملکرد مناسب کمپرسور
  • تنظیم پارامترهای هشدار و ایمنی چیلر برای جلوگیری از خرابی‌های احتمالی

در این مطلب از شرکت روتک، به بررسی مهم‌ترین تنظیمات چیلر دستگاه لیزر می‌پردازیم.

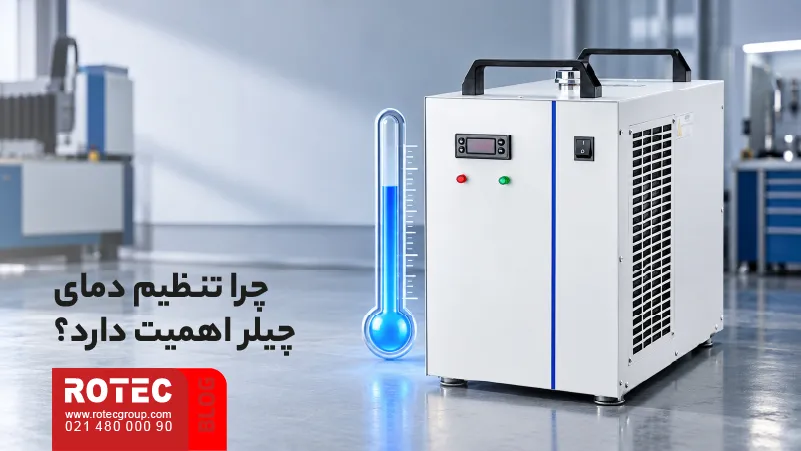

اهمیت تنظیمات چیلر دستگاه لیزر چیست؟

تنظیم دقیق دمای چیلر دستگاه لیزر، تأثیر چشمگیری بر کارایی آن دارد و از وارد شدن آسیب به لوله لیزر (که تعویض آن بسیار پرهزینه است) جلوگیری می‌کند. بسیاری از چیلرهای موجود در بازار، به‌صورت پیش‌فرض دارای سامانه کنترل هوشمند دما هستند. این سامانه دمای آب را در محدوده‌ای ثابت نسبت به دمای محیط نگه می‌دارد؛ بنابراین با توجه به تغییرات شدید دمای هوا در فصل‌های مختلف، ممکن است کاربران شاهد افزایش کارایی دستگاه لیزر در زمستان باشند.

برای رفع این مشکل و بهبود راندمان به‌ویژه در ماه‌های گرم یا پس از انجام پروژه‌های سنگین، می‌توان از سیستم کنترل دمای ثابت استفاده کرد. در این روش، فارغ از شرایط محیطی، دمای خروجی چیلر روی مقدار مشخصی تنظیم شده و ثابت باقی می‌ماند.(چیلر دستگاه لیزر چیست)

تنظیمات چیلر دستگاه لیزر
تنظیمات چیلر دستگاه لیزر

راهنمای تنظیمات چیلر دستگاه لیزر

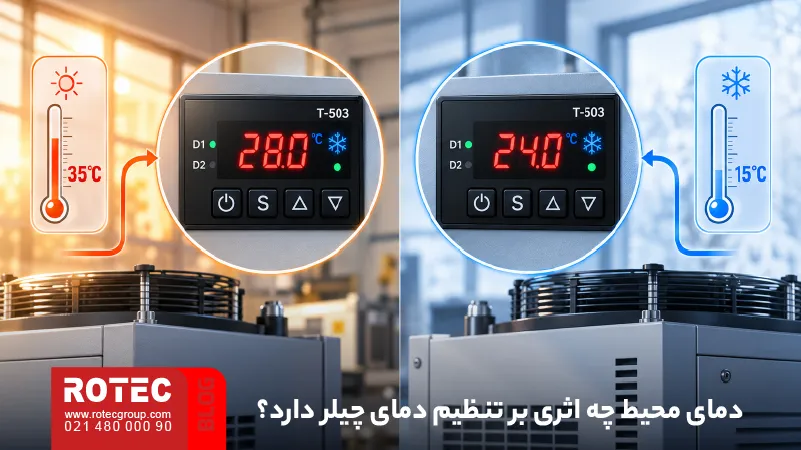

نکته قابل ذکر در تنظیم دمای انواع چیلر دستگاه لیزر این است که نباید به صورت تک بعدی و به این صورت که فقط دمای آب پایین باشد به موضوع نگاه کنید.

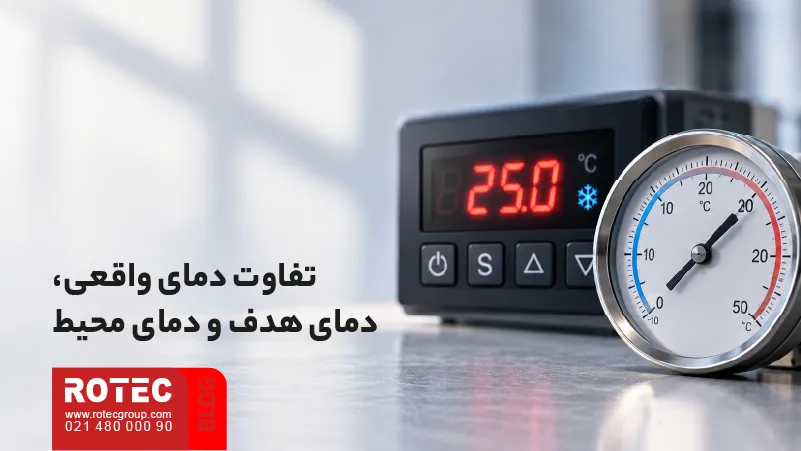

در اصل دمای آب باید علاوه بر پایین بودن نسبت به نقطه بحرانی، می‌بایست در تناسب با دمای محیط نیز باشد. به این صورت که اگر در منطقه‌ای دمای هوا 30 درجه سانتی‌گراد است، دمای آب نباید روی 15 درجه سانتی‌گراد باشد، چرا که این موضوع به جداره ابتدایی و انتهایی تیوب لیزر فشار می‌آورد و احتمال ترک خوردن تیوب لیزر وجود دارد. این مسئله بسیار مهم است و شما باید حتما تنظیمات چیلر دستگاه لیزر را درست انجام دهید.

بدین منظور بسیاری از چیلرهای لیزر دارای دو سنسور هستند که یکی دمای هوا و دیگری دمای آب را اندازه گیری می‌کند؛ لذا اگر چیلر شما دارای دو سنسور است (با باز کردن درب آن و دنبال کردن سیم‌های سنسورها متوجه می‌شوید) ترجیحا به تنظیم دمای چیلر دست نزنید، اما اگر چیلر شما از مدل تک سنسور است، باید با توجه به دمای محیط در تابستان و زمستان دمای آب را تغییر دهید تا اختلاف دمای زیاد، آسیبی به تیوب لیزر وارد نکند. در صورت تمایل می‌توانید به مقاله تنظیم دمای چیلر دستگاه لیزر مراجعه کنید.

به طور مثال در منطقه‌ای با دمای هوای 30 درجه سانتی‌گراد، دمای چیلر را برابر با 25 درجه باید در نظر گرفت و از طرفی توجه داشته باشید که دمای چیلر بین 30 تا 35 درجه، در نقطه بالا بوده و بیشتر از آن بحرانی و خطرناک است؛ لذا در صورت مشاهده، نسبت به تنظیم مجدد یا رفع خطا اقدام نمایید. در خصوص نگهداری از چیلر دستگاه لیزر نیز می‌توانید مقاله ارزشمند نگهداری از چیلر لیزر را مطالعه کنید.

ما در این مقاله سعی کردیم که کلیاتی در رابطه با نحوه تنظیمات چیلر لیزر را بیان کنیم. همچنین در یک مقاله تخصصی با موضوع تنظیمات چیلر دستگاه لیزر نکات فنی را در رابطه با این موضوع به شما آموزش می‌دهیم. در صورتی که سوالی در این زمینه دارید، در قسمت نظرات بپرسید و یا می‌توانید به صفحه سوالات متداول در خصوص چیلر لیزر سری بزنید و سوالات خود را آن جا بپرسید و یا تجربیات خود را با دیگران به اشتراک بگذارید.

تنظیمات چیلر دستگاه لیزر
تنظیمات چیلر دستگاه لیزر

تنظیمات چیلر دستگاه لیزر: دامنه تنظیم دمای چیلر

تنظیم دمای چیلر برای تیوب‌های لیزر، بر اساس تجربه و منابع مختلف، معمولاً در بازه‌ی ۲۰ تا ۲۵ درجه‌ی سانتی‌گراد توصیه می‌شود. با توجه به نکات فنی و به‌منظور جلوگیری از افزایش مصرف برق چیلر، دمای ۲۵ درجه‌ی سانتی‌گراد انتخاب مناسبی خواهد بود.

دامنه تنظیم دمای چیلر
تنظیمات چیلر دستگاه لیزر

تنظیمات چیلر دستگاه لیزر: دمای توصیه شده برای تیوب‌های لیزر

بر اساس تجربه و منابع مختلف، دمای 20 تا 25 درجه سانتی‌گراد برای تیوب‌های لیزر مورد استفاده، کارایی مناسبی نشان داده است؛ با توجه به نکات بالا و بدون افزایش مصرف برق چیلر، دمای 25 درجه سانتی‌گراد توصیه می‌شود.

دمای توصیه شده برای تیوب‌های لیزر
تنظیمات چیلر دستگاه لیزر

تنظیمات چیلر دستگاه لیزر: اقدامات محافظت در برابر یخ‌ زدگی

  1. استفاده از آب مقطر و روشن ماندن همیشگی چیلر

در شب‌های سرد توصیه می‌شود چیلر به‌صورت ۲۴‌ساعته روشن بماند تا از تشکیل یخ در سیستم جلوگیری شود.

  1. تخلیه‌ی کامل آب چیلر و سیستم خنک‌کننده

در صورتی که امکان روشن نگه‌داشتن چیلر وجود نداشته باشد، آب داخلی سیستم را به طور کامل تخلیه کنید.

  1. به‌کارگیری افزودنی‌های ضد یخ

این مواد می‌توانند از یخ‌زدگی آب جلوگیری کنند؛ اما به علت خاصیت خورندگی، پس از پایان فصل سرما، باید سیستم به طور کامل شستشو و این افزودنی‌ها تخلیه شود.

به‌طور کلی، تنظیم دمای چیلر در محدوده‌ی ۲۵ درجه‌ی سانتی‌گراد به همراه استفاده از آب مقطر، اصلی‌ترین اولویت در حفاظت در برابر یخ‌زدگی به شمار می‌آید.

(راه های جلوگیری از یخ زدن آب چیلر در زمستان را در این مقاله بخوانید.)

اقدامات محافظت در برابر یخ‌ زدگی
تنظیمات چیلر دستگاه لیزر

تنظیمات چیلر دستگاه لیزر چگونه است؟

چیلر دستگاه لیزر به‌طور کلی با یک سیستم کنترل دمای هوشمند پیکربندی می‌شود. در این سیستم، دمای آب ورودی به دستگاه لیزر همواره در اختلافی ثابت با دمای هوای محیط تنظیم می‌گردد. به‌عنوان نمونه، اگر دمای محیط ۲۵ درجۀ سانتی‌گراد باشد، چیلر دمای آب ورودی را روی ۲۰ درجۀ سانتی‌گراد نگه می‌دارد. این اختلاف ۵ درجۀ سانتی‌گراد حتی با تغییر شرایط محیطی نیز حفظ می‌شود.

بااین‌حال، چون دمای محیط در طول سال و با تغییر فصول دستخوش نوسانات قابل‌توجهی می‌شود، بسیاری از کاربران متوجه می‌شوند که دستگاه لیزر آن‌ها در زمستان – که هوا سردتر است – با بازده و کارایی بالاتری عمل می‌کند. علت این موضوع آن است که خنک‌کنندگی مؤثرتر در دمای محیط کمتر، به توان مصرفی پایین‌تر و دستیابی سریع‌تر به نتایج مطلوب منجر می‌شود.

کنترل دمای ثابت در شرایط گرم‌تر

در ماه‌های گرم سال یا هنگام کار مداوم با حجم بالا، افت عملکرد و کاهش راندمان دستگاه لیزر، بیشتر خود را نشان می‌دهد. برای جبران این کاهش بازده، می‌توان از یک سیستم کنترل دمای ثابت بهره گرفت. این سیستم، دمای آب خروجی از چیلر را بدون توجه به تغییرات دمای محیط، در یک نقطه تنظیم شده توسط کاربر ثابت نگه می‌دارد. بدین‌ترتیب، دستگاه لیزر همواره در دمای مناسب و بهینه فعالیت می‌کند و تحت تأثیر گرمای محیط قرار نمی‌گیرد.

مزایای سیستم کنترل دمای ثابت

  • حفظ کیفیت برش و حکاکی: دمای ثابت آب خنک‌کننده، عملکرد پایدار لیزر را تضمین می‌کند و از افت کیفیت کار جلوگیری می‌نماید.
  • بهبود راندمان در توان‌های بالا: به‌ویژه هنگام استفاده از لوله‌هایی با توان بالا، حفظ دمای مناسب آب به طول عمر و کارایی بهتر دستگاه کمک می‌کند.
  • کاهش هزینه‌های نگهداری: جلوگیری از نوسانات حرارتی شدید، باعث کاهش استهلاک قطعات شده و هزینه‌های تعمیر و نگهداری را کاهش می‌دهد.
  • افزایش سرعت کار: با خنک‌کنندگی مناسب، دستگاه می‌تواند در سرعت‌های بالاتر و در مدت زمان طولانی‌تر بدون افت کیفیت فعالیت کند.
تنظیمات چیلر دستگاه لیزر چگونه است؟
تنظیمات چیلر دستگاه لیزر

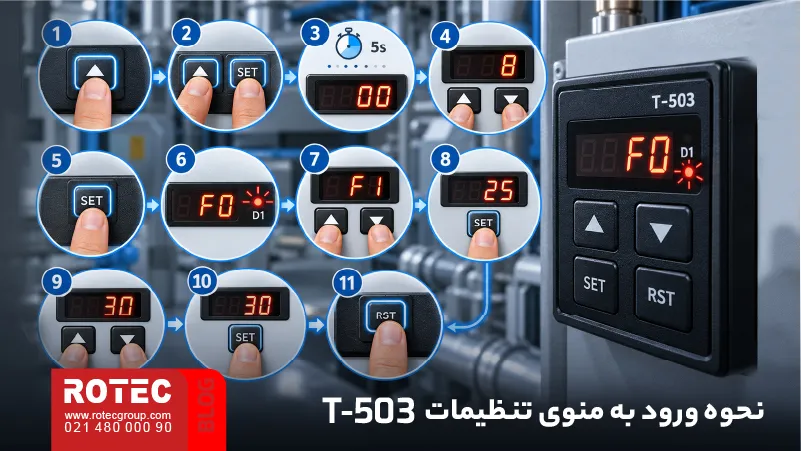

تنظیمات دمای آب چیلر دستگاه لیزر به چه صورت انجام می‌شود؟

در ادامه تنظیمات چیلر دستگاه لیزر باید، تنظیم دمای آب خروجی چیلر دستگاه لیزر مجهز به کنترلر را انجام داد:

  • دکمه “ست” را به مدت 3 ثانیه نگه دارید تا وارد منوی تنظیمات شود.
  • با استفاده از دکمه‌های “بالا” و “پایین”، مقدار دمای تنظیم شده را به دمای مورد نظر رسانده شود.
  • دکمه “ست” را دوباره فشار داده شود.
  • چند ثانیه صبر کنید تا کنترلر از منو خارج شود.
  • تنظیم دما انجام شد.
  • نکته مهم این است که در برخی کنترلرها، فشردن دکمه‌ها هیچ کاری انجام نمی‌دهد. در این موارد، ابتدا باید قفل کنترلر را با روش مشخص شده باز شود.
  • در مناطق سردسیر یا کارگاه‌هایی که دمای محیط در شب به زیر صفر درجه می‌رسد، حتما باید به آب چیلر مقداری (حدود نیم تا یک لیتر) الکل طبی اضافه شود. (روش های رفع مشکلات آب چیلر دستگاه برش لیزری را در این مقاله بخوانید.)
  • این اقدام از یخ زدن آب و آسیب به سیستم چیلر جلوگیری می‌کند.
  • طبق دستورالعمل سازنده، چیلرها قابلیت تنظیم دما را در محدوده 5 تا 35 درجه سانتی‌گراد دارند؛ اما برای افزایش طول عمر چیلر توصیه می‌شود دما را در محدوده 20 تا 30 درجه تنظیم شود.
  • برای تیوب‌های لیزر مورد استفاده، بر اساس تجربیات و منابع مختلف، دمای 20 تا 25 درجه کارایی خوبی را نشان داده است؛ بنابراین بدون افزایش مصرف برق چیلر توصیه می‌شود دما را روی 25 درجه تنظیم شود.

عنوان/مرحله

توضیحات

ورود به منوی تنظیمات

دکمه «ست» (Set) را حدود ۳ ثانیه نگه دارید تا وارد منوی تنظیمات کنترلر شوید.

تنظیم دما

با دکمه‌های «بالا» و «پایین» مقدار دمای دلخواه را انتخاب و تنظیم کنید.

ذخیره تنظیمات

پس از انتخاب دما، دوباره دکمه «ست» را فشار دهید.

خروج از منو

چند ثانیه صبر کنید تا کنترلر به صورت خودکار از منوی تنظیمات خارج شود.

تکمیل فرایند تنظیم

با خروج کنترلر از منو، تنظیمات جدید دما اعمال شده است.

قفل کنترلر در برخی مدل‌ها

در صورت عدم پاسخگویی دکمه‌ها، ابتدا باید قفل کنترلر باز شود (مطابق روش ذکرشده در دستورالعمل دستگاه).

افزودن الکل در مناطق سردسیر

در صورتی که دمای محیط (به ویژه در شب) زیر صفر درجه می‌رود، برای جلوگیری از یخ‌زدگی آب چیلر، حدود نیم تا یک لیتر الکل طبی به آن اضافه کنید.

محدوده دمای قابل تنظیم چیلر

طبق دستورالعمل سازنده، امکان تنظیم دمای آب بین ۵ تا ۳۵ درجه سانتی‌گراد وجود دارد.

محدوده دمای پیشنهادی برای افزایش طول عمر

توصیه می‌شود دمای چیلر را در بازه ۲۰ تا ۳۰ درجه سانتی‌گراد قرار دهید تا عملکرد و عمر مفید چیلر افزایش یابد.

دمای مناسب برای تیوب لیزر

بر اساس تجربه و منابع مختلف، دمای ۲۰ تا ۲۵ درجه سانتی‌گراد عملکرد مطلوبی دارد. پیشنهاد می‌شود دما روی ۲۵ درجه تنظیم شود.

تنظیمات دمای آب چیلر دستگاه لیزر به چه صورت انجام می‌شود؟
تنظیمات چیلر دستگاه لیزر

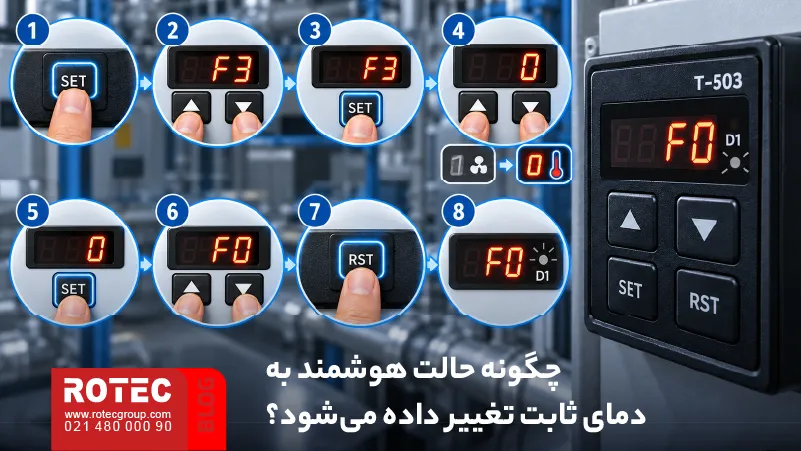

تنظیم دمای آب خروجی چیلر دستگاه لیزر برای حداکثر عمر مفید تیوب لیزر

در دستگاه‌های لیزر تنظیم دمای آب خروجی چیلر به شرح زیر است:

  • هم‌زمان کلیدهای “بالا” و “ست” را فشار داده و نگه دارید تا عدد 0 روی نمایشگر ظاهر شود.
  • کلید “بالا” را فشار داده تا عدد 0 به 8 برسد.
  • یک بار کلید “ست” را فشار داده تا F0 نمایش داده شود.
  • کلید “بالا” را فشار داده شود، تا F3 نمایش داده شود.
  • کلید “ست” را فشار داده شود، عدد 1 روی نمایشگر ظاهر می‌شود.
  • کلید “پایین” را فشار داده شود تا عدد 0 نمایش داده شود.
  • کلید “RST” را فشار داده تا تنظیمات ذخیره شود.
  • حال چیلر در حالت دمای ثابت تنظیم شده است.
  • برای تنظیم دمای مورد نظر، کلیدهای “بالا” و “ست” را هم‌زمان نگه داشته، تا عدد 0 نمایش داده شود.
  • کلید “بالا” را فشار داده، تا عدد 8 نمایش داده شود.
  • کلید “ست” را فشار داده شود.
  • با استفاده از کلیدهای “بالا” و “پایین”، دمای مورد نظر را تنظیم شود.
  • دمای مورد نظر را انتخاب کرده و در نهایت کلید “RST” را فشار داده شود. اکنون اگر دمای چیلر از دمای تنظیم شده بیشتر شود، چیلر شروع به خنک کردن آب خواهد کرد.
تنظیم دمای آب خروجی چیلر دستگاه لیزر برای حداکثر عمر مفید تیوب لیزر
تنظیمات چیلر دستگاه لیزر

همان‌طور که در مقالات قبل درباره نحوه تنظیم ترموستات چیلر دستگاه لیزر گفته شد در این مقاله قصد داریم درباره تنظیمات پیشرفته پارامترهای چیلر در سه حالت مختلف توضیح دهیم.

در جدول زیر تنظیمات مختلف چیلر دستگاه لیزر در سه حالت آورده شده است:

ردیف کد آیتم حالت 1 حالت 2 حالت 3 تنظیمات دمای کارخانه  T-503 تنظیمات دمای کارخانه  T-504
1 F0 تنظیمات دما 28 25 25 25
2 F1 مقادیر تفاوت دما 3- 2- 2-
3 F2 چرخه خنک کننده 5.0 0.2 1.0 0.8 0.3
4 F3 روش کنترل 1 0 0 1 0
5 F4 اخطار دمای آب بالا 10 5 4 10 10
6 F5 اخطار دمای آب پایین 10 10 14 15 15
7 F6 اخطار دمای محیط بالا 45 45 45 45 45
8 F7 رمز 8 8 8 8 8
9 F8 بیشترین دمای آب مجاز 31 30 30 30 30

10

F9

کمترین دمای آب مجاز

25

5

5

20

20

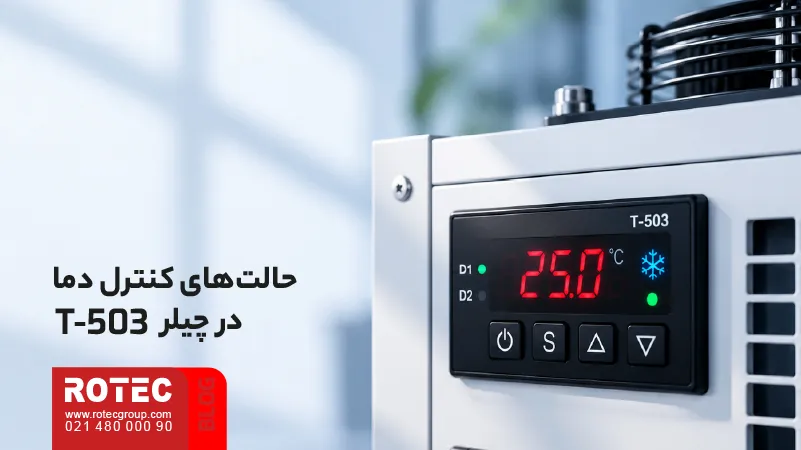

مشخصات چیلر دستگاه لیزر

چیلر دستگاه لیزر، تجهیزی ضروری برای خنک کردن تیوب لیزر و تثبیت دمای عملکرد آن است. عملکرد صحیح چیلر، علاوه بر افزایش طول عمر تیوب لیزر، به حفظ کیفیت برش یا حکاکی نیز کمک می‌کند. در ادامه، نحوه کنترل دمای آب در سه حالت مختلف و هشدارهای مربوط به تغییرات دما توضیح داده می‌شود.

حالت اول (کنترل هوشمند)

  • محدوده دمای آب: بین 25 تا 31 درجه سانتی‌گراد
  • نکته مهم: توصیه می‌شود دمای محیط تا حد امکان ثابت باشد؛ زیرا اگر دمای آب حدود 3 درجه کمتر از دمای محیط باشد، نوسان دما از 5± درجه فراتر نخواهد رفت.

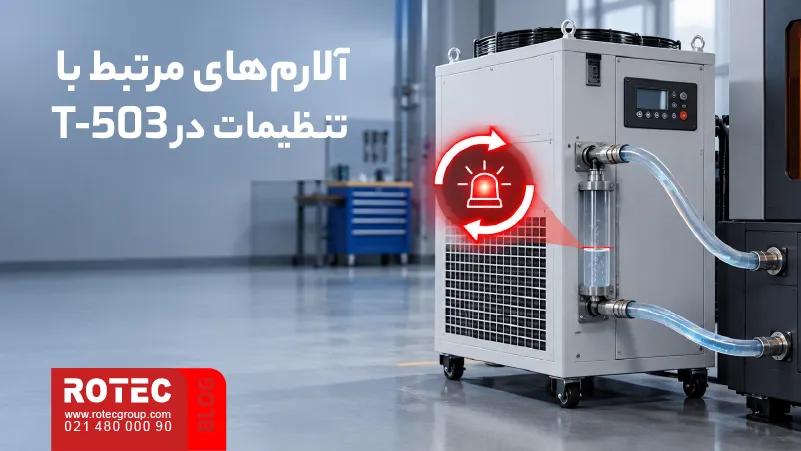

  • هشدار دما: اگر دمای آب چیلر، 10 درجه سانتی‌گراد بیشتر یا کمتر از دمای هدف شود، چراغ هشدار روشن می‌گردد.

مثال: اگر دمای محیط 30 درجه سانتی‌گراد و دمای مطلوب آب بین 26.5 تا 27.5 درجه باشد، در صورتی که دمای محیط به بیش از 35.5 درجه برسد، دمای آب در محدوده 27 تا 28 درجه قرار می‌گیرد.

در این حالت، چیلر به‌صورت خودکار و هوشمند دمای آب را بر اساس شرایط محیط تنظیم می‌کند و تغییرات دمایی را تا حد ممکن کاهش می‌دهد.

حالت دوم (کنترل دستی روی 28 درجه سانتی‌گراد)

  • محدوده دمای آب: به‌صورت دستی روی 28 درجه سانتی‌گراد تنظیم می‌شود و نوسان آن در بهترین حالت از 2± درجه فراتر نمی‌رود.
  • هشدار دما:

هشدار دمای بالا: هنگامی که دمای آب 5 درجه بیشتر از دمای معمول (یعنی بیش از 33 درجه) شود، چراغ هشدار دمای بالا روشن می‌شود.

هشدار دمای پایین: زمانی که دمای آب 10 درجه کمتر از دمای معمول (یعنی زیر 18 درجه) شود، چراغ هشدار دمای پایین فعال خواهد شد.

در این حالت، اپراتور دمای مورد نظر را (28 درجه) به‌صورت ثابت تعیین می‌کند و چیلر سعی می‌کند دمای آب را دقیقاً در نزدیکی این دما نگه دارد.

  • حالت سوم (کنترل دستی روی 25 درجه سانتی‌گراد)
  • محدوده دمای آب: به‌صورت دستی روی 25 درجه سانتی‌گراد تنظیم می‌شود و نوسان آن از 1± درجه تجاوز نمی‌کند.
  • هشدار دما:

هشدار دمای بالا: اگر دمای آب بیش از 30 درجه شود، چراغ اخطار دمای بالا روشن می‌گردد.

هشدار دمای پایین: اگر دمای آب کمتر از 10 درجه شود، چراغ اخطار دمای پایین فعال خواهد شد.

  • عدم تأثیر دمای محیط: در این حالت، دمای محیط تأثیر چندانی بر کار چیلر ندارد و دمای آب در حدود 24 تا 26 درجه ثابت می‌ماند.

              حالت

روش کنترل

دمای آب مورد نیاز

محدوده نوسان

شرایط اخطار دمای بالا

شرایط اخطار دمای پایین

توضیحات

1

هوشمند (اتوماتیک)

25 تا 31 درجه سانتی‌گراد

در صورت کاهش دمای آب تا 3 درجه کمتر از محیط، نوسان ±5 درجه خواهد بود

±10 درجه نسبت به دمای هدف

±10 درجه نسبت به دمای هدف

– ثابت نگه داشتن دمای محیط مهم است. در صورت تغییر دمای محیط، دمای آب نیز متناسب تغییر می‌کند.



2

دستی (حالت دوم)

28 درجه سانتی‌گراد (ثابت)

±2 درجه سانتی‌گراد

5 درجه بالاتر از حالت معمول (بالای 33 درجه)

10 درجه پایین‌تر از حالت معمول (زیر 18 درجه)

– در این حالت، دمای هدف روی 28 درجه ثابت است. چراغ اخطار بالای آب یا پایین آب متناسب با این محدوده روشن می‌شود.



3

دستی (حالت سوم)

25 درجه سانتی‌گراد (ثابت)

±1 درجه سانتی‌گراد

بالای 30 درجه سانتی‌گراد

کمتر از 10 درجه سانتی‌گراد

– دمای محیط اهمیتی ندارد. دمای آب در بازه 24 تا 26 درجه باقی می‌ماند. در صورت عبور از محدوده، چراغ‌های اخطار روشن می‌شوند.



مشخصات چیلر دستگاه لیزر

تنظیمات چیلر دستگاه لیزر

راهنمای تنظیمات چیلر دستگاه لیزر در فصل زمستان و تابستان

فصل خنکی رو به اتمام است و با نزدیک شدن به فصل گرما، یکی از سوالات اپراتورها در این زمان، وضعیت دمای چیلر لیزر است؛ لذا در تیم فنی روتک با توجه به سوالات اخیر همکاران برآن شدیم تا پاسخ جامعی از سوالات ایجاد شده در این مقاله مطرح کنیم تا نگرانی‌ها در این زمینه برطرف شود. ما در مقالات قبلی در رابطه با انواع چیلر دستگاه لیزر و همچنین راهنمای نصب چیلر لیز نکات مهمی را بیان کردیم که پیشنهاد می‌کنیم حتما قبل از خواندن این مقاله سری به این آن‌ها بزنید.

راهنمای تنظیم چیلر لیزر در فصل زمستان و تابستان
تنظیمات چیلر دستگاه لیزر

معرفی بهترین چیلر دستگاه لیزر

چیلر مدل CW5200

چیلر CW 5200 یکی دیگر از محصولات شرکت S&A است که برای استفاده با دستگاه‌های با قدرت بالاتر طراحی شده است. این چیلر مشابه چیلر مدل 5000 است؛ اما کمپرسور قوی‌تری دارد. (راه‌حل‌های رفع خرابی کمپرسور چیلر لیزری)

مشخصات فنی این دستگاه عبارت‌اند از:

  • عمر طولانی
  • قابلیت عملیات طولانی مدت
  • آسان برای استفاده
  • کنترل هوشمند دما
  • نشانگرهای مختلف آلارم
  • ولتاژ 220 ولت، فرکانس 60 هرتز
  • قدرت کمپرسور: 0.67 کیلووات
  • ظرفیت خنک کنندگی بالاتر نسبت به مدل CW5000 (معرفی چیلر مدل cw5000)
  • قدرت پمپ: 0.03 کیلووات
  • ظرفیت مخزن: 6 لیتر
  • مجهز به حلقه کار
  • تشخیص هوشمند دمای محیط

چیلر مدل CW5000

یکی از قطعات یدکی مهم دستگاه برش لیزر، خنک‌کننده‌های تیوب لیزر یا همان چیلر است. این قطعه به این صورت کار می‌کند که جریان آب در آن در حال گردش است و تیوب دستگاه لیزر را خنک می‌کند. در صورتی که از چیلر مناسبی برای دستگاه برش لیزر خود استفاده نشود، ممکن است به تیوب شما آسیب برسد؛ بنابراین سعی شود تا در انتخاب چیلر دقت شود. ما به شما پیشنهاد می‌کنیم تا از چیلر دستگاه لیزر مدل CW5000 (مقایسه چیلر CW5000 و CW5200) استفاده کنید.

ویژگی‌های چیلر CW5000:

  • ولتاژ: 220 ولت
  • فرکانس: 50 هرتز
  • قابلیت کارکرد در مدت زمان طولانی

چیلر مدل CWFL1500

چیلرهای سری CWFL چیلرهای چند منظوره هستند که می‌توانند با کاهش و افزایش هم‌زمان دمای سیستم، دمای منابع لیزر فیبر را در محدوده مشخصی کنترل کنند. بسته به نوع سر و منبع لیزر، سیستم گردش آب متفاوت خواهد بود و انواع چیلر دستگاه لیزر شامل 30W DC، 50W DC، 100W DC، پمپ دیافراگمی و پمپ (SS گریز از مرکز، چند مرحله‌ای) وجود دارد. به عنوان مثال، مدل CWFL1500BN با پمپ (SS گریز از مرکز، چند مرحله ای) طراحی شده و برای ولتاژ 220 ولت و 60 هرتز مناسب است.

این چیلرها با ظرفیت خنک‌ کنندگی 0.6 تا 30 کیلو وات برای انواع منابع لیزر، دستگاه CNC، تجهیزات پزشکی و آزمایشگاهی کاربرد دارند. کاربرد چیلر چیست؟

از مهم‌ترین ویژگی‌های این دستگاه می‌توان به موارد زیر اشاره کرد:

  • دارای خنک‌کننده محیطی
  • دقت کنترل دما در حدود ±5 درجه سانتی‌گراد
  • مجهز به 2 حالت کنترل دمای خودکار قابل اجرا در زمان‌های مختلف به همراه تنظیمات و عملکردهای نمایش مختلف
  • دارای دو تنظیم ‌کننده دما برای ایجاد دمای مطلوب آب برای سورس و هد لیزر
  • دارای فیلتر جذب یون بر وفق عملکردهای تستی برای نیازهای عملیاتی سورس لیزر
  • دارای عملکردهای چندمنظوره اعلام خطا و محافظت:
  • محافظ تاخیر در زمان روشن شدن کمپرسور
  • حفاظت در برابر جریان بیش از حد کمپرسور
  • آلارم افزایش یا قطع جریان آب؛ افزایش یا کاهش دما
  • مجهز به اعلام خطا در جریان آب جهت حفاظت سورس لیزر
  • دارای استانداردهای متفاوت از جمله CE، RoHS و REACH
  • دارای option گرم‌کن و فیلتر آب
  • مجهز به فشارسنج و شیر تخلیه‌ی آب
  • دارای 2 ورودی و 2 خروجی آب جهت اتصال به سورس و هد لیزر
  • مجهز به نمایش‌گر میزان آب چیلر
معرفی بهترین چیلر دستگاه لیزر
تنظیمات چیلر دستگاه لیزر

جمع بندی موضوع تنظیمات چیلر دستگاه لیزر

تنظیمات دقیق چیلر نقش حیاتی در حفظ عملکرد، طول عمر، قابلیت اطمینان و کارایی دستگاه‌های لیزر ایفا می‌کند. تنظیم صحیح چیلر شامل تنظیم دما، نوع کنترل، محافظت در برابر سرما و انجام نگهداری دوره‌ای است تا عملکرد بهینه دستگاه لیزر تضمین شود. در مجموع، تنظیم دمای چیلر در محدوده 25 درجه سانتی‌گراد و استفاده از آب مقطر به عنوان اولویت اصلی برای محافظت در برابر یخ زدگی توصیه می‌شود.

در این مطلب از شرکت روتک، به بررسی معرفی موضوع  تنظیمات چیلر دستگاه لیزر پرداختیم .

شما می‌توانید با دریافت مشاوره از کارشناسان مجرب ما، مناسب‌ترین دستگاه را تهیه کنید. برای کسب اطلاعات بیشتر درباره خرید چیلر و آشنایی با دستگاه‌های مختلف به سایت روتک سر بزنید یا با ما تماس حاصل کنید.

دمای آب مورد نیاز چیلر چند درجه باید باشد؟

دمای آب مورد نیاز باید بین 25 درجه سانتی‌گراد و 31 درجه سانتی‌گراد باشد.

در تu003cstrongu003eنظیمات چیلر دستگاه لیزرu003c/strongu003e، دمای آب چقدر باید باشد؟

دمای آب باید علاوه بر پایین بودن نسبت به نقطه بحرانی، می‌بایست در تناسب با دمای محیط نیز باشد.

چرا دمای آب چیلر نباید بسیار کمتر از دمای محیط باشد؟

دمای آب باید علاوه بر پایین بودن نسبت به نقطه بحرانی، می‌بایست در تناسب با دمای محیط نیز باشد.

ترموستات چیلر لیزر چطو کار میکند؟

ترموستات چیلر لیزر عموما بصورت اتوماتیک عمل می‌کند و گاهی بصورت دستی تنظیم می‌شود.

هادی علیزاده

سلام وقت بخیر – چیلر دسگاه من stc3008 هست ممنون میشن نحوه تنظیمش رو راهنمایی کنید

روتک

سلام وقت بخیر
چیلر دستگاه 3000 به تنظیمات خاصی نیاز ندارد؛ زیرا فاقد کمپرسور و اواپراتور است.

مجید فیروزطالع

چجوری رمز ورودی چیلر رو که گم کردیم پیداکنیم و خطاشو برطرف کنیم

روتک

سلام وقت بخیر
با توجه به نوع کنترلر می‌توانید دیتایت آن را دانلود کرده و نسبت به تنظیم آن اقدام نمایید. مدل های معتبر مثل S&A یا Hanli دارای اطلاعات کافی داخل دفترچه یا روی سایت کارخانه هستند.

مجید

باسلام
آب دستگاه چیلر تا چه اندازه باید باشد؟

سلام وقت بخیر
در صورت وجود نشانگر مدرج باید بین خط سبز تا زرد باشد در صورت عدم وجود حدود ۸ لیتر آب مورد نیاز است.
جهت کسب اطلاعات بیشتر با کارشناسان فروش روتک 02148000090 تماس بگیرید.

farhad

سلام .درجه دستگاه ما رو حکاکی تنظبم شده میخام برا برش تغییر بدم چیکار کنم؟

سلام وقت بخیر
این موضوع باتوجه به نرم‌افزار شما متفاوت است؛ نام نرم‌افزار خود را قید کنید و توجه داشته باشید که در اکثر نرم‌افزارها برای برش از واژه cut و برای حک از واژه engrave استفاده شده است.
جهت کسب اطلاعات بیشتر با کارشناسان فروش 02148000090 تماس بگیرید.

شاهرخ

سلام
چیلر دستگاه بوق میزد احتمال دادم که از آب باشه که مدتی است عوض نکردم عوض کردم و فیلتراشو باد گرفتم ولی بعد از چند دقیقه دوباره بوق میزنه کنترلر چیلر از نوع stc-8000 هست تنظیمات اون از F1 تا F5 هست میشه راهنمایی بفرمائید مقادیر تنظیمات رو،ممنون میشم CW-5000

ادمین وب سایت روتک

سلام ، در صورت عدم چرخش آب علت آن ميتواند از خراب شدن پمپ آب چيلر باشد در غير اينصورت ميتواند از سنسور فشار آب باشد ، براى مشاهده اطلاعات بيشتر در مورد چيلر ليزر ميتونيد به قسمت مقالات سايت مراجعه كنيد.

علیرضا

سلام.دمای آب چیلر رو چطوری از تنظیمات میتونم ببرم بالا؟
برای برش استفاده میکنم.

سلام وقت بخیر
چیلر اتوماتیک بهتر است دستی تغییر نکند و چون هر چیلر دارای منو تنظیمات متفاوتی است، راه‌حل کلی وجود ندارد.
جهت کسب اطلاعات بیشتر با کارشناسان فروش روتک 02148000090 تماس بگیرید.

ارسال دیدگاه

captcha
