راهنمای خرید دستگاه پرس برک؛ نکات کلیدی برای انتخاب بهترین گزینه

آموزش

راهنمای خرید دستگاه پرس برک | دستگاه پرس برک یکی از ابزارهای حیاتی در صنایع فلزی و کارگاه‌های تولیدی است که برای خم کردن و شکل‌ دهی به ورق‌های فلزی استفاده می‌شود. با توجه به تنوع و کاربردهای گسترده این دستگاه، انتخاب صحیح آن می‌تواند تاثیر زیادی بر کیفیت و کارایی تولید داشته باشد.

در این مطلب از شرکت روتک، به بررسی عوامل کلیدی در خرید دستگاه پرس برک می‌پردازیم. از جمله این عوامل می‌توان به نوع و ضخامت ورق، ظرفیت بارگذاری، دقت و سرعت دستگاه، همچنین ویژگی‌های فنی و ایمنی آن اشاره کرد.

هدف این راهنما کمک به خریداران است تا با آگاهی کامل از نیازها و امکانات موجود، بهترین گزینه را برای کارگاه یا کارخانه خود انتخاب کنند. با توجه به پیشرفت‌های تکنولوژیکی و افزایش رقابت در بازار، راهنمای خرید دستگاه پرس برک مناسب می‌تواند به بهبود بهره‌وری و کاهش هزینه‌ها منجر شود.

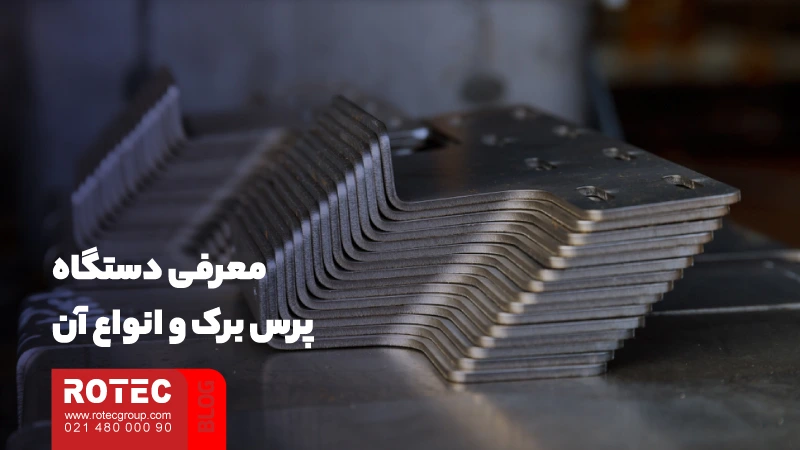

معرفی دستگاه پرس برک و انواع آن

انحنای وسایل فلزی در اطراف ما نشان‌دهنده اهمیت خم‌کاری در صنعت است که با استفاده از دستگاه‌های خاصی مانند پرس برک انجام می‌شود. این دستگاه یکی از پرکاربردترین ابزارها برای خم کردن ورق‌های فلزی است و با اجزای هیدرولیکی و مکانیکی خود، ورق‌ها را با نیروی زیاد شکل‌دهی می‌کند.

انواع مختلفی از دستگاه‌های پرس برک شامل دوبل، برقی CNC و تک جک وجود دارد که دستگاه CNC بیشترین کاربرد را دارد. این دستگاه برای تولید قطعات با اشکال مختلف و پیچیده استفاده می‌شود.

پرس برک در کارگاه‌ها و کارخانه‌ها نقش کلیدی دارد و با فشار هیدرولیک، نیروی لازم را بر ورق فلزی وارد می‌کند تا خم ایجاد کند. امکان استفاده از انواع ابزار (سنبه و ماتریس) در این دستگاه، قابلیت تولید انواع خم‌های مورد نیاز را فراهم می‌سازد.

انتخاب دستگاه پرس برک به کشور سازنده و نیازهای خاص شما بستگی دارد. دستگاه‌های ایرانی به دلیل سهولت در خدمات و تعمیرات، گزینه مناسبی هستند. اما دستگاه‌های وارداتی، مانند چینی و ترک، به اعتبار سازنده و نماینده‌های آن‌ها در ایران وابسته‌اند. بررسی تکنولوژی ساخت، اعتبار بین‌المللی و بازارهای هدف نیز در انتخاب دستگاه‌های وارداتی اهمیت دارد.

در انتخاب طول دستگاه پرس برک، نوع و ابعاد قطعات تولیدی و فضای موجود نقش کلیدی دارد. اگر ابعاد قطعات کمتر از 1.5 متر باشد، پرس برک 1.6 متری توصیه می‌شود؛ برای قطعات زیر 2 متر، پرس برک 2 متری یا 2.5 متری مناسب است و برای قطعات 3 متری، پرس برک 3 متری پیشنهاد می‌شود. بررسی ابزارهای رقبای نزدیک نیز می‌تواند در انتخاب طول دستگاه کمک‌کننده باشد.

راهنمای خرید دستگاه پرس برک

راهنمای خرید دستگاه پرس برک؛ نحوه کار دستگاه پرس برک

دستگاه پرس برک با قرار دادن ورق‌های فلزی روی ماتریس و اعمال فشار از بالا، خمکاری را انجام می‌دهد. سنبه‌ای که از بالا وارد می‌شود، فشار را به ورق وارد کرده و زوایای خمکاری به دقت تنظیم می‌شود. دستگاه پرس برک به منظور خمکاری ورق‌های فلزی طراحی شده است و روش کار آن به شرح زیر است:

  • قرار دادن ورق: ورق‌های فلزی بر روی ماتریس دستگاه قرار می‌گیرند. ماتریس به عنوان پایه‌ای برای خمکاری عمل می‌کند.
  • فشار گذاری: صفحات سنگین دستگاه با استفاده از فک بالا به ورق فشار وارد می‌کنند. این فشار باید به دقت کنترل شود تا زوایای خمکاری مطلوب حاصل شود.
  • استفاده از سنبه: سنبه‌ای که از بالای دستگاه وارد می‌شود، با اعمال فشار بر روی ورق، آن را خم می‌کند. میزان فشار سنبه باید به دقت تنظیم شود.
  • تنظیمات دقیق: با توجه به پیشرفته بودن تابلو فرمان، محل خمکاری می‌تواند بر اساس محورهای مختلف (X, Y, Z, R) تنظیم شود.
buying a brake press machine7 8 11zon
راهنمای خرید دستگاه پرس برک

راهنمای خرید دستگاه پرس برک؛ اجزای دستگاه پرس برک

اجزای اصلی دستگاه شامل فک بالا، میز پایین، دو جک هیدرولیک، سیستم هیدرولیک، تابلو فرمان و پدال است.

فک بالا متحرک است و فشار از طریق جک‌های هیدرولیک به ورق منتقل می‌شود. وظیفه قرار عقب تنظیم محل خم روی ورق است و تابلو فرمان امکان تنظیم دقیق محورهای مختلف را فراهم می‌کند. از دیگر اجزا می‌توان به موارد زیر اشاره کرد:

  • بدنه دستگاه: شامل میزکار، بدنه تکیه ‌گاه، مخزن سوخت و صفحات است.
  • رام (Ram): صفحه‌ای تمام استیل که به سیلندرهای روغن متصل است.
  • میزکار: دارای قالب غیر متحرک برای خمکاری است.
  • سیستم‌های همگام‌ سازی: شامل بازوی تابی، یاتاقان اتصالی و سیستم پیچشی.
  • سنجه پشتی: تعیین‌کننده فاصله بین ورق و ناحیه خم.
  • بازوهای تکیه‌گاه: نگه ‌دارنده ورق در راستای قالب پایینی برای جلوگیری از قوس.
  • سوییچ پدال پایی: کنترل حرکت رام در حین خمکاری.
  • گیره‌های پانچ: تسهیل ‌کننده تعویض قالب، شامل نوع استاندارد و سریع.
  • گارد: محافظت از اپراتور در برابر آسیب‌های احتمالی.
  • سیستم هیدرولیکی: اعمال فشار برای حرکت رام.
  • سیستم الکتریکی: شامل موتورهای سروو و سنجه پشتی برای حرکات دقیق.
buying a brake press machine2 3 11zon
راهنمای خرید دستگاه پرس برک

کاربرد دستگاه پرس برک

دستگاه پرس برک برای تولید قطعات با اشکال مختلف، از جمله مربع، مستطیل و شکل‌های پیچیده؛ مانند قالب‌ها و پانچ‌های V شکل استفاده می‌شود. این دستگاه در صنایع مختلفی مانند ساخت وسایل خانگی، پنل‌های اتومبیل، و پروژه‌های هنری فلزی کاربرد دارد.

از جمله کاربردهای این دستگاه می‌توان به ساخت آسانسور، تابلو سازی، دکل‌ سازی، نیروگاه‌ها، صنایع نفت و گاز و یخچال‌سازی اشاره کرد. با توجه به نیاز به خم‌کاری و جوشکاری فلزات، استفاده از دستگاه پرس برک در صنایع به طور چشمگیری افزایش یافته است.

کاربرد دستگاه پرس برک در صنعت در بخش‌های زیر است:

  • دکل‌سازی
  • تابلو سازی
  • صنایع نفت و گاز و نیروگاه‌ها
  • صنایع سازنده یخچال
  • ساختمان سازی
  • آسانسور سازی
  • کارگاه‌های خمکاری

بیشتر بخوانید: کاربرد دستگاه پرس برک

buying a brake press machine8 9 11zon
راهنمای خرید دستگاه پرس برک

راهنمای خرید دستگاه پرس برک؛ انواع سیستم CNC و NC

با توجه به اجزای پیچیده دستگاه پرس برک، تنوع زیادی در انواع آن وجود دارد. اگر از پرس برک‌های خاصی که میز آن‌ها به جای فک متحرک طراحی شده‌اند، بگذریم و به موارد عمومی‌تر بپردازیم، می‌توانیم به دسته‌بندی‌های زیر اشاره کنیم:

سیستم هماهنگی دو جک

اگر دو جک با هماهنگی کامپیوتری کار کنند، پرس برک در دسته CNC قرار می‌گیرد. در حالی که اگر هماهنگی بر اساس سیستم مکانیکی و میله تعادل (تورشن بار) باشد، در رده NC قرار می‌گیرد.

طول پرس برک

طول این دستگاه‌ها از 1 متر شروع شده و در سایزهای استاندارد 1.6، 2.2، 2.5، 2.7، 3.2، 4.1 و 6.1 متر ادامه دارد. همچنین سایزهای بزرگ‌تر نیز تولید می‌شود.

ضخامت ورق

ضخامت ورق‌هایی که خم می‌شوند با تناژ فشار دستگاه سنجیده می‌شود. دستگاه‌های 30، 40، 50، 63، 80، 125، 160 و 200 تن از جمله موارد عمومی هستند، هرچند دستگاه‌هایی با تناژهای بالاتر نیز وجود دارند.

دسته‌بندی بر اساس تابلو فرمان

برخی تابلو فرمان‌ها به PLC مشهور هستند که معمولا ساخت داخل بوده و بر اساس سفارش سازنده طراحی می‌شوند. تابلوهای NC و CNC نیز توسط شرکت‌های بزرگ فناوری برای کاربرد خاص پرس برک طراحی و ساخته می‌شوند. این تابلوها شامل استانداردهای لازم و برنامه‌ریزی‌های مربوطه هستند. دو شرکت معروف در ایران برای این نوع تابلوها ESTUN و DELEM هستند. تابلوهای NC معمولا برای کنترل محورهای X و Y استفاده می‌شوند، در حالی که تابلوهای CNC می‌توانند محورهای Y1, Y2, X1, X2, Z1, Z2, R1, R2, V را کنترل کنند و برخی از آن‌ها قابلیت دریافت نقشه‌های اتوکد و فایل‌های طراحی را دارند.

همچنین انواع دیگری از پرس برک، مانند پرس برک‌های تاندم (دو پرس برک که مانند یک دستگاه یکپارچه عمل می‌کنند) وجود دارد که به دلیل عدم عمومی بودن، در مقالات دیگری مورد بحث قرار خواهند گرفت.

buying a brake press machine3 4 11zon
راهنمای خرید دستگاه پرس برک

سنبه و ماتریس دستگاه پرس برک

تنوع ابزارهای سنبه و ماتریس در دستگاه پرس برک بسیار زیاد است که این امر به کاربرد گسترده این دستگاه‌ها کمک می‌کند. برخی ابزارها به صورت استاندارد موجود هستند و در صورت نیاز به سنبه و ماتریس خاص، می‌توان با ارائه طرح به سازنده، آن‌ها را تهیه کرد. ماتریس‌ها معمولا به طول دستگاه ساخته می‌شوند، اما در مواردی ماتریس‌های کوچک‌تری نیز مورد نیاز است که با هولدر روی میز دستگاه مهار می‌شوند. سنبه‌ها معمولا به صورت چند تکه طراحی می‌شوند تا خم یکپارچه‌ای روی ورق ایجاد کنند و به همین دلیل محبوبیت زیادی دارند.

buying a press brake machine12 11zon
راهنمای خرید دستگاه پرس برک

قیمت دستگاه پرس برک

دستگاه‌های پرس برک با قیمت‌های متفاوتی در بازار عرضه می‌شوند که این تفاوت به عوامل مختلفی مانند اندازه، عملکرد، برند، قدرت و نوع خم بستگی دارد. عوامل اصلی تعیین‌ کننده قیمت شامل عرض دستگاه، قدرت و تابلو فرمان هستند.

استحکام شاسی نیز تاثیر زیادی بر قیمت دارد و به عواملی چون ضخامت ورق، عرض و میزان آهن به کار رفته بستگی دارد. همچنین، آپشن‌ها، سیستم‌های حفاظتی و کیفیت قطعات مانند پمپ روغن و سیستم هیدرولیک نیز در قیمت مؤثرند.

برای خرید، تنها قیمت‌های اعلامی کافی نیست و بررسی ویژگی‌های فنی دستگاه‌ها ضروری است. باید مشخص شود که آیا ویژگی‌های دستگاه برای نیاز ارزش پرداخت بیشتر را دارد یا خیر.

buying a press brake machine13 11zon
راهنمای خرید دستگاه پرس برک

راهنمای خرید دستگاه پرس برک؛ نکات مهم

پرس برک‌ها برای ایجاد خم روی انواع مختلف فلزات استفاده می‌شوند، اما نکات مهمی وجود دارد که باید به آن‌ها توجه کرد. این نکات شامل نوع خم، جنس ورق، ماتریس، سنبه و نیروی فشاری است.

نوع فلز

انتخاب فلز مناسب اهمیت زیادی دارد، زیرا فلزات مختلف از نظر ویژگی‌های مکانیکی متفاوت هستند. به عنوان مثال، فولاد با کربن بالا خم ‌پذیری کمتری نسبت به آلیاژهای آلومینیوم دارد. برای هر فلز، یک حداقل شعاع خم‌کاری تعریف می‌شود که ورق می‌تواند بدون آسیب دیدن، تحت خم‌کاری قرار گیرد.

ماتریس و سنبه

این دو عنصر تاثیر زیادی بر فرایند خم‌کاری دارند. ماتریس یک قطعه توخالی است که ورق قبل از خم‌کاری روی آن قرار می‌گیرد و معمولا بسیار سخت و مستحکم است. شکل ماتریس نزدیک به فرم نهایی است که ورق به خود می‌گیرد. سنبه نیز یک قطعه توپر است که فشار را به ورق وارد می‌کند. فرم نهایی خم‌کاری به شکل سنبه و ماتریس بستگی دارد. ماتریس‌ها معمولا به گونه‌ای طراحی می‌شوند که برای محدوده وسیعی از کارها قابل استفاده باشند.

نکات کلیدی

هنگام استفاده از دستگاه پرس برک، توجه به نوع و ویژگی‌های فلز مورد نظر بسیار مهم است. معمولا حداقل شعاعی برای خم کردن فلزات در نظر گرفته می‌شود. اگر شعاع خم شدن فلزات بیشتر از مقدار مشخص شده باشد، فلز بدون مشکل و آسیب قابل شکل‌گیری و خم شدن است.

در نهایت، انتخاب صحیح ماتریس و سنبه نیز ضروری است، زیرا شکل نهایی خم‌کاری به این دو بستگی دارد؛ بنابراین، باید در انتخاب آن‌ها دقت لازم صورت گیرد و جنس ماتریس باید سخت و محکم باشد تا ورق‌های فلزی به شکل نهایی کار نزدیک‌تر شوند.

buying a brake press machine9 10 11zon
راهنمای خرید دستگاه پرس برک

راهنمای خرید دستگاه پرس برک؛ نکات مهم هنگام خرید

خرید دستگاه پرس برک نیازمند دقت و بررسی دقیق چندین عامل کلیدی است. در ادامه، نکات مهمی که باید در نظر داشته باشید آورده شده است:

  • طول خم شدن ورق: با توجه به قابلیت بزرگ و کوچک شدن قالب‌ها، حداکثر طول خم شدن ورق‌ها باید مشخص شود تا دستگاه توانایی انجام کارهای مورد نیاز را داشته باشد.
  • قابلیت فرم‌دهی: دستگاه باید قابلیت اجرای فرم‌های تاجی شکل را داشته باشد تا خم‌ها به صورت یکنواخت در راستای طول و خم ورق ایجاد شوند.
  • کیفیت سنبه و ماتریس: قابلیت‌های بالای سنبه و ماتریس با کیفیت‌های متفاوت باید مورد بررسی قرار گیرد. انتخاب مواد با کیفیت به افزایش دقت و عمر دستگاه کمک می‌کند.
  • انواع مختلف دستگاه: انواع مختلفی از دستگاه‌های پرس برک وجود دارد. انتخاب دستگاه باید متناسب با کار و نیازهای خاص کاربر باشد.
  • سرمایه‌گذاری حیاتی: پرس برک یک سرمایه‌ گذاری حیاتی برای هر تاسیسات فلز کاری است و دقت و کارایی را در خم کردن و شکل‌دهی به ورق‌های فلزی ارائه می‌دهد.
buying a brake press machine10 11 11zon
راهنمای خرید دستگاه پرس برک

راهنمای خرید دستگاه پرس برک؛ عوامل مهم در خرید

  • ظرفیت تناژ: ظرفیت تناژ نیروی خمشی دستگاه را تعیین می‌کند. انتخاب دستگاه با ظرفیت مناسب برای جلوگیری از خمیدگی ناقص یا آسیب به ورق فلز ضروری است.
  • طول تخت: طول بستر پرس برک حداکثر طول ورق‌های فلزی را تعیین می‌کند. انتخاب دستگاه با طول بستر مناسب برای نیازهای تولیدی شما اهمیت دارد.
  • سیستم گیج عقب: این سیستم دقت خم‌ها را تعیین می‌کند. انتخاب دستگاه با سیستم گیج عقب اتوماتیک و قابل اعتماد می‌تواند بهره‌ وری را بهبود بخشد.
  • سیستم کنترل: سیستم کنترل کاربر پسند و با ویژگی‌های پیشرفته مانند تصحیح زاویه خودکار می‌تواند به افزایش دقت و کارایی کمک کند.
  • ویژگی‌های ایمنی: ایمنی باید در اولویت قرار گیرد. انتخاب دستگاه با ویژگی‌های ایمنی مانند پرده‌های نور و دکمه‌های توقف اضطراری برای جلوگیری از حوادث ضروری است.
  • خدمات و پشتیبانی: انتخاب یک سازنده معتبر که خدمات و پشتیبانی عالی ارائه می‌دهد، به حفظ عملکرد و طول عمر دستگاه کمک می‌کند.
buying a brake press machine4 5 11zon
راهنمای خرید دستگاه پرس برک

معرفی بهترین دستگاه

دستگاه پرس برک NC

پرس برک هیدرولیک یک دستگاه خمکاری کلیدی است که در صنایع مختلف مانند خودرو، نفت و گاز و تولید برق استفاده می‌شود. این دستگاه با برند ROTEC و مدل‌های RT1640NC و RT2563NC عرضه می‌شود و دارای یک سال گارانتی است.

ویژگی‌ها و مزایای مهم این دستگاه عبارت‌اند از:

  • طراحی پیشرفته: مطابق با تکنولوژی روز اروپا، بدنه سخت کاری شده و میز کار مستحکم.
  • سیستم کنترل هیدرولیک: یکپارچه و قابل برنامه‌ ریزی، با قابلیت تکرار پذیری دقیق و کاهش نویز.
  • محورهای X و Y: کنترل شده توسط سروو موتور برای دقت در خمکاری.
  • جبران ساز Crowning: برای توزیع یکنواخت نیرو و دقت در خمکاری.
  • ساختار مکانیکی: شامل میز کار، سنبه، سیلندر اصلی و ستون، با طراحی 3 بعدی برای تضمین استحکام.
  • سیستم هیدرولیک کارآمد: با کمترین نیاز به تعمیر و نگهداری و قابلیت اطمینان بالا.

ایمنی و کاربری نیز در دستگاه پرس برک NC بسیار رعایت شده است:

  • پرده محافظ نوری: برای جلوگیری از آسیب به اپراتور.
  • دکمه توقف اضطراری و فشارسنج: برای کنترل دقیق فشار سیستم.
  • نگهدارنده‌های عقب: برای تنظیم ابعاد خمش با دقت.
  • این دستگاه با استفاده از تکنیک‌های مهندسی پیشرفته طراحی شده و بهینه‌سازی‌های متعددی برای افزایش کارایی و کاهش هزینه‌های نگهداری دارد.

دستگاه پرس برک CNC

دستگاه پرس برک CNC برای خم کردن ورق‌های فلزی از جمله فولاد و آلومینیوم استفاده می‌شود و برای زوایای بالای 90 درجه به سنبه‌های مخصوص نیاز دارد. این سیستم دارای مزایای زیادی از جمله دقت، کارایی، و ایمنی است که آن را به ابزاری ارزشمند در عملیات خمکاری تبدیل می‌کند.

ساختار مکانیکی دستگاه شامل سازه، ستون، سنبه، و میز کار است که با طراحی 3 بعدی و تکنیک‌های ماشین‌ کاری پیشرفته تولید می‌شود. بدنه دستگاه از فولاد با کیفیت بالا ساخته شده و دارای طراحی C شکل است که امکان خمکاری ورق‌های با ضخامت و ارتفاع بالا را فراهم می‌کند.

سیستم هیدرولیک دستگاه از پمپ‌های با کارایی بالا استفاده می‌کند که نیاز به تعمیر و نگهداری را کاهش می‌دهد. کنترل دستگاه با سیستم CNC آسان است و ویژگی‌هایی مانند سیستم کنترل لمسی، کاهش زمان برنامه ‌نویسی و تنظیم دقیق زاویه خم را ارائه می‌دهد.

ویژگی‌های کلیدی شامل:

  • محور V برای توزیع یکسان نیرو
  • نگهدارنده‌های عقب برای دقت بیشتر
  • سنبه‌های چندبخشی و ماتریس‌های متنوع
  • سیستم هیدرولیک یکپارچه و کنترلر چند محور

این دستگاه با تکنیک‌های مهندسی پیشرفته طراحی و ساخته شده و گزینه‌ای مناسب برای کاربردهای تولیدی سنگین به شمار می‌رود.

buying a brake press machine11 1 11zon
راهنمای خرید دستگاه پرس برک

جمع بندی موضوع راهنمای خرید دستگاه پرس برک

خرید دستگاه پرس برک نیازمند بررسی دقیق فاکتورهایی چون ظرفیت تناژ، طول بستر، سیستم گیج عقب، سیستم کنترل، ویژگی‌های ایمنی و خدمات پس از فروش است. با انتخاب مناسب، می‌توانید بهره‌وری، دقت و ایمنی را در تاسیسات فلزکاری خود بهبود بخشید.

خرید دستگاه پرس برک نیازمند توجه به چندین نکته کلیدی است:

  • نوع و ظرفیت دستگاه: بسته به نیاز تولید و نوع قطعاتی که قرار است خم شوند، باید دستگاهی با ظرفیت مناسب انتخاب شود.
  • تنوع ابزارها: بررسی تنوع سنبه و ماتریس‌های موجود و امکان سفارشی‌سازی آن‌ها برای قطعات خاص، اهمیت زیادی دارد.
  • کیفیت و دقت: کیفیت ساخت دستگاه و دقت در عملکرد آن از عوامل حیاتی در انتخاب دستگاه پرس برک است.
  • خدمات پس از فروش: اطمینان از وجود خدمات پس از فروش و پشتیبانی فنی، به ویژه در زمان تعمیرات و تامین قطعات یدکی، بسیار مهم است.
  • هزینه و بودجه: تعیین بودجه و مقایسه قیمت‌ها و ویژگی‌های مختلف دستگاه‌ها می‌تواند به تصمیم‌گیری بهتر کمک کند.

با در نظر گرفتن این عوامل، می‌توان دستگاه پرس برک مناسب را انتخاب کرده و از کارایی بهینه آن بهره‌مند شد.

در این مطلب از شرکت روتک، به بررسی معرفی موضوع راهنمای خرید دستگاه پرس برک پرداختیم .

شما می‌توانید با دریافت مشاوره از کارشناسان مجرب ما، مناسب‌ترین دستگاه را تهیه کنید. برای کسب اطلاعات بیشتر درباره خرید و آشنایی با دستگاه‌های مختلف به سایت روتک سر بزنید یا با ما تماس حاصل کنید.
