معرفی سیستم کرانینگ پرس برک و کاربردهای آن

آموزش

در صنایع تولیدی و صنعتی، استفاده از تجهیزات و دستگاه‌های پیشرفته جهت تولید و فرم‌ دهی محصولات با کیفیت بالا بسیار مهم است. یکی از این تجهیزات مهم است که در صنایع مختلف مورد استفاده قرار می‌گیرد، سیستم کرانینگ پرس برک است. این سیستم که از ترکیب فناوری‌های کرانینگ و پرس برک بهره می‌برد، به کارخانه‌ها و واحدهای تولیدی کمک می‌کند تا محصولات خود را به شکل دقیق و با کیفیت بالا تولید کرده و فرایند تولید خود را بهبود بخشند.

در این مطلب از شرکت روتک به بررسی عملکرد، اجزای تشکیل‌ دهنده، مزایا و کاربردهای سیستم کرانینگ پرس برک می‌پردازیم؛ بنابراین اگر قصد دارید تا بیشتر با این موضوع آشنا شوید تا انتها همراه ما باشید.

مطالعه بیشتر: کاربرد دستگاه پرس برک

آشنایی با سیستم کرانینگ پرس برک

سیستم کرانینگ پرس برک یا press brake crowning system یک سیستم کاربردی برای حل یا پیشگیری از مشکل شکل دهی نادرست، شکم دهی ورق‌های فلزی و مشکلات در حین خمکاری است. این سیستم در حین خمکاری نیروی مورد نیاز برای خمکاری ورق‌های فلزی را توسط فک متحرک دستگاه پرس برک به ورق فلزی اعمال کرده که در نهایت منجر به تغییر شکل و به وسط کشیده شدن ورق فلزی می‌شود. میزان به وسط کشیدگی و نیروی اعمال شده در ورق‌های فلزی با عرض زیاد بیشتر از حالت عادی بوده که این اتفاق منجر به تغییر فرم نادرست یا ایجاد قوس و شکم در وسط ورق می‌شود.

بیشتر بدانید: تفاوت پرس برک CNC با هیدرولیکی و دستی

در سیستم کرانینگ پرس برک، نیروی جبرانی در ناحیه وسط ورق اعمال می‌شود که از ایجاد قوس یا شکم در وسط اوراق جلوگیری کرده و باعث ایجاد خمکاری یکنواخت و صحیح می‌شود.

دستگاه پرس برک مسئول خمکاری و انحنای ورق‌های فلزی با زوایا مشخص است و در برخی موارد ممکن است با مشکلاتی نیز روبه‌ رو شود که این مشکلات ممکن است ناشی از عدم فشار کافی و یکنواختی توسط فک متحرک دستگاه بر روی صفحات فلزی باشد.

با پیشرفت تکنولوژی، دستگاه‌های پرس برک CNC به صورت خودکار و اتوماتیک، فشار متناسب را به صورت یکنواخت روی صفحات فلزی اعمال می‌کنند و در نهایت خم کاری یکدست، درست، با انحنای صحیح و منظم ایجاد می‌شود.

بیشتر بدانید: سنبه ماتریس پرس برک

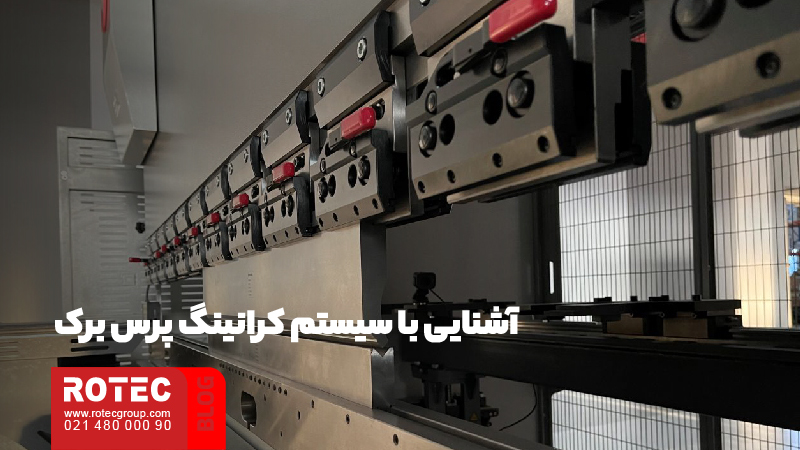

press brake 02

معرفی انواع سیستم کرانینگ پرس برک

به طور کلی سیستم کرانینگ پرس برک به دو نوع دستی و اتوماتیک تقسیم می‌شود. انتخاب هر نوع از این سیستم بر اساس عرض و نوع ورق یا دقت خمکاری متفاوت خواهد بود:

سیستم دستی

این سیستم دستی، اپراتور دستگاه از یک پیچ دستی برای تنظیم میزان نیروی جبرانی استفاده می‌کند؛ البته این روش بسیار سخت، زمان‌بر و خسته کننده است.

سیستم اتوماتیک

در مدل اتوماتیک سیستم کرانینگ اتوماتیک، دستگاه به صورت اتوماتیک میزان نیروی جبرانی را تنظیم می‌کند؛ این کار در افزایش روند کار، بیشتر شدن دقت و سرعت فرایند خمکاری فلزات نقش مهمی دارد.

بیشتر بخوانید: تیغه پرس برک

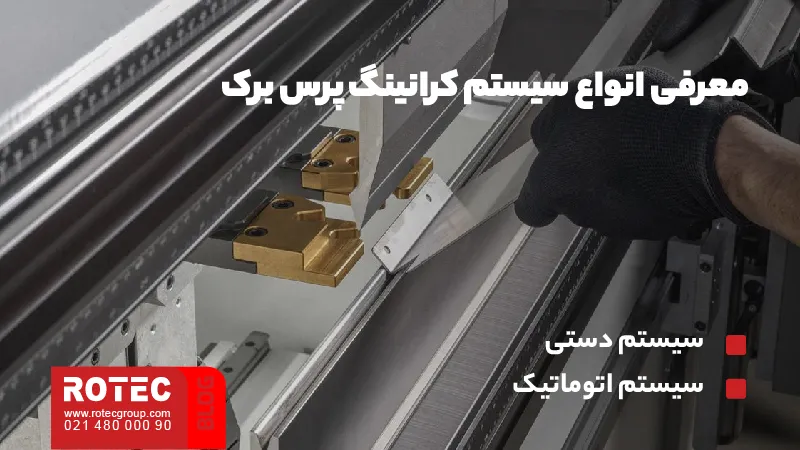

press brake 03 11zon

انواع سیستم‌های کرانینگ Crowning

در فرایند خمکاری قطعات، یکی از مشکلات رایج زاویه خم در وسط قطعه کار نسبت به طرفین است که باز می‌ماند؛ این موضوع ناشی از تغییر شکل‌های سازه‌ای دستگاه پرس برک به دلیل نیروهای وارد شده در حین خمکاری است. در گذشته، اپراتورها برای رفع این مشکل از شیم با استفاده از روش لایه‌ گذاری زیر ماتریس استفاده می‌کردند؛ اما امروزه با پیشرفت دستگاه‌های CNC، از سیستم‌های کرانینگ (Crowning) برای رفع این مشکل استفاده می‌شود. این سیستم‌ها با ایجاد یک قوس در طول میز دستگاه، تغییرات شکل سازه دستگاه را موازنه کرده و زاویه خم یکنواخت را در طول خم ایجاد می‌کنند. در ادامه به بررسی انواع سیستم‌های کرانینگ می‌پردازیم:

سیستم‌های هیدرولیکی

یکی از انواع سیستم‌های کرانینگ پرس برک، سیستم هیدرولیکی است که دارای دو قسمت ثابت یا فک پایین و تعدادی سیلندر در قسمت زیرین میز دستگاه است. این سیستم‌ها در دستگاه‌های خمکاری از طریق اعمال فشار هیدرولیکی به قسمت زیرین میز، انحنایی خاص را ایجاد می‌کنند که زاویه خم در طول خم را یکنواخت می‌سازد.

در سیستم کرانینگ هیدرولیکی، از سیلندر‌های هیدرولیکی در فک پایین دستگاه برای افزایش دقت در خمکاری استفاده می‌شود. این نوع سیستم، علاوه بر افزایش دقت در خمکاری فلزات نسبت به سیستم‌های مکانیکی، نیازمند استفاده از تعداد بیشتری از جک‌های هیدرولیکی است که ممکن است عملکرد دستگاه را پیچیده‌تر کند. تعمیرات انواع خم‌ کن‌ های برک را در این مقاله مطالعه کنید.

سیستم‌های مکانیکی

در سیستم کرانینگ مکانیکی، میز دستگاه از دو بخش متحرک و ثابت تشکیل شده و بخش متحرک توسط کنترلر دستگاه بر روی بخش ثابت حرکت می‌کند. این نوع سیستم، با دقت بالا و زوایای یکسان، دقت و زاویه‌دهی به ورق‌های فلزی را انجام می‌دهد و حرکت بخش متحرک بر اساس نوع و ضخامت فلزات تنظیم می‌شود.

در دستگاه‌های خمکاری برای خنثی سازی اثرات تغییر شکل‌های سازه‌ای از سیستم مکانیکی استفاده می‌شود. این سیستم با ایجاد انحنایی به سمت بالا در میز دستگاه، زاویه خم یکنواخت در طول خم را ایجاد می‌کند و مانع از ایجاد اختلاف زاویه خم بین وسط و طرفین قطعه می‌شود. از این سیستم برای بهبود دقت و کیفیت خمکاری استفاده می‌شود و به کاهش مشکلات دقت پایین سیستم‌های هیدرولیکی در خمکاری کمک می‌کند.

مطالعه بیشتر: پرس برک ارزان

انواع سیستم‌های کرانینگ Crowning

پدیده تاجی شدن یا کرانینگ در دستگاه کرانینگ پرس برک چیست؟

دستگاه کرانینگ پرس برک، یکی از دستگاه‌های مهم و کاربردی در صنایع آهن و فولاد است که از تجهیزات پیشرفته‌ای تشکیل شده است و وظیفه اصلی آن، خمکاری و انحنای فلزات است. این دستگاه دارای قطعات مکانیکی و هیدرولیکی است که به خمکاری و انحنای فلزات کمک می‌کنند. (کاربرد دستگاه پرس برک)

یکی از مهم‌ترین مشکلات در روند خمکاری ورق، پدیده شکل شدن یا پدیده کرانینگ است.  پدیده تاجی شدن یا کرانینگ در دستگاه پرس به معنای انحنای ناهموار در سطح قالب یا میز کار به طور متمرکز در مرکز آن است. این انحنا باعث می‌شود فشار در مرکز قالب بیشتر از لبه‌ها باشد که در نتیجه میز کار و قالب تغییر شکل می‌دهند و ممکن است به تورفتگی و خمیدگی میز کار و آسیب به دستگاه و قطعه کار منجر شود؛ بنابراین، کرانینگ یا تاجی شدن در دستگاه پرس به مشکلاتی اشاره دارد که در زمان خمکاری و تولید قطعات فلزی ممکن است به وجود بیاید و بر کیفیت و دقت قطعه تولیدی تاثیرگذار باشد.

بیشتر بدانید: پرس برک دست دوم

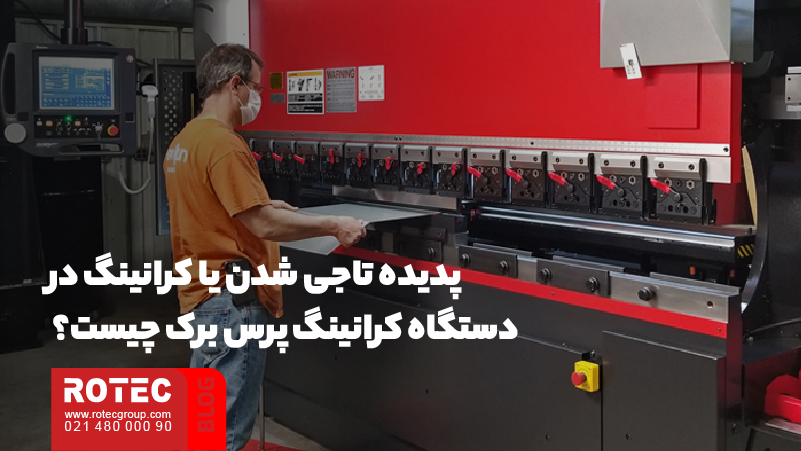

پدیده تاجی شدن یا کرانینگ در دستگاه کرانینگ پرس برک چیست؟

جایگاه و اهمیت این دستگاه در خمکاری

به طور کلی، سیستم کرانینگ پرس برک نقش مهمی در بهبود کیفیت، افزایش بهره‌ وری و کاهش هزینه‌ها را در فرایند خمکاری فلزات ایفا می‌کند و از این جهت برای صنایع تولیدی اهمیت بسیار زیادی دارد:

بهبود کیفیت

استفاده از سیستم کرانینگ پرس برک منجر به تولید ورق‌های فلزی با خمکاری یکنواخت و بالاترین کیفیت ممکن می‌شود. این امر باعث کاهش خطاها، افزایش دقت و کاهش ضایعات در فرایند خمکاری می‌شود.

افزایش بهره‌ وری

سیستم کرانینگ پرس برک باعث افزایش دقت و سرعت در فرایند خمکاری می‌شود. این بهره‌وری بالاتر در تولید، زمان و هزینه‌های مربوط به تولید را کاهش می‌دهد.

انطباق بهتر با استانداردها

با استفاده از سیستم کرانینگ پرس برک، امکان اطمینان از انطباق محصولات با استانداردهای مورد نیاز و مشتریان افزایش می‌یابد.

کاهش هزینه‌ها

با بهبود دقت و کیفیت خمکاری، سیستم کرانینگ پرس برک به کاهش ضایعات و هزینه‌های مربوط به بازسازی و تعمیرات مرتبط با خمکاری کمک می‌کند.

بیشتر بخوانید: پرس برک چیست

جایگاه و اهمیت این دستگاه در خمکاری

مزایای استفاده از سیستم کرانینگ پرس برک چیست؟

استفاده از سیستم کرانینگ پرس برک مزایای زیاده به ویژه در خمکاری دارد. از مهم‌ترین موارد این سیستم‌ها می‌توان به:

افزایش کیفیت در روند خمکاری

سیستم کرانینگ پرس برک منجر به تولید محصولات با کیفیت بالا و خمکاری یکنواخت می‌شود که این امر باعث افزایش رضایت مشتریان و افزایش اعتبار برند می‌شود.

کاهش میزان ضایعات

با بهبود کیفیت خمکاری و دقت در تنظیم نیروی جبرانی، سیستم کرانینگ پرس برک به کاهش ضایعات و هزینه‌های مرتبط با بازسازی محصولات کمک می‌کند.

کاهش هزینه‌ها

با افزایش بهره‌وری، کاهش زمان تولید و کاهش ضایعات، سیستم کرانینگ پرس برک به کاهش هزینه‌های تولید کمک می‌کند و بهبود اقتصادی کارخانه را تسهیل می‌کند.

افزایش انطباق با استانداردها

سیستم کرانینگ پرس برک به کارخانه‌ها کمک می‌کند تا محصولات خود را با استانداردها و الزامات مربوطه هماهنگ کنند و بازار پسندی محصولات خود را افزایش دهند.

افزایش دقت و سرعت

استفاده از سیستم کرانینگ پرس برک باعث افزایش دقت و سرعت در فرایند خمکاری می‌شود که این امر بهبود بهره‌ وری و کاهش زمان تولید را نتیجه می‌دهد.

مقاله دستگاه برک خم را بخوانید.

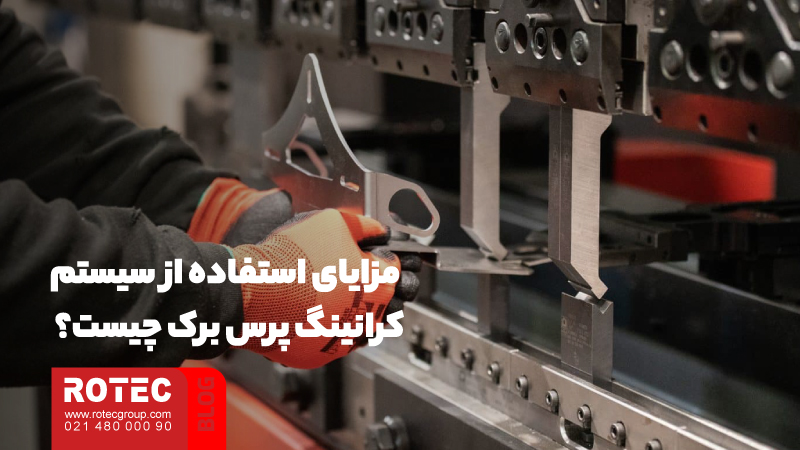

مزایای استفاده از سیستم کرانینگ پرس برک چیست؟

معرفی بهترین دستگاه کرانینگ پرس برک

دستگاه خمکاری ورق نازک CNC

دستگاه کرانینگ پرس برک CNC برای خمش ورق‌های فلزی از جمله فولاد کربن، فولاد ضد زنگ، ورق آهن گالوانیزه، ورق آلومینیوم، ورق برنج و … مورد استفاده قرار می‌گیرد. برای خم کردن ورق‌های فلزی با زاویه بیش از 90 درجه، نیاز به سنبه‌های مخصوصی است که توانایی تولید نیروی فشاری افقی را داشته باشند. سیستم CNC در این دستگاه می‌تواند مزایای قابل توجهی از نظر دقت، کارایی، تطبیق‌ پذیری، تکرارپذیری، صرفه‌ جویی در هزینه نیروی کار و ایمنی داشته باشد. خمکاری ورق نازک را مطالعه کنید.

دستگاه‌های پرس برک CNC با استفاده از تکنیک‌های ماشین‌ کاری پیشرفته تولید می‌شوند که دقت و کیفیت را تضمین می‌کنند. این دستگاه‌ها از سازه، ستون، سنبه، میز کار، سیلندرهای اصلی و محورهای عقب تشکیل شده‌اند. طراحی دقیق و استفاده از مواد با عملکرد بالا، این دستگاه‌ها را برای مدت طولانی قابل اعتماد می‌کند. سیستم کنترل قوی و تطبیق بالای مکانیزم‌های هیدرولیک نیاز کمتری به تعمیر و نگهداری دارد. این دستگاه‌ها قادرند با تنظیم ضخامت صفحه ورق، زاویه خمش مورد نظر را به دستگاه وارد کرده و صفحه را با زاویه دلخواه خم کنند، همچنین کار با سیستم فرمان و کنترل بسیار آسان بوده و مناسب برای اپراتورهای با هر سطح مهارتی است.

مطالعه بیشتر: خمکاری ورق فلزی

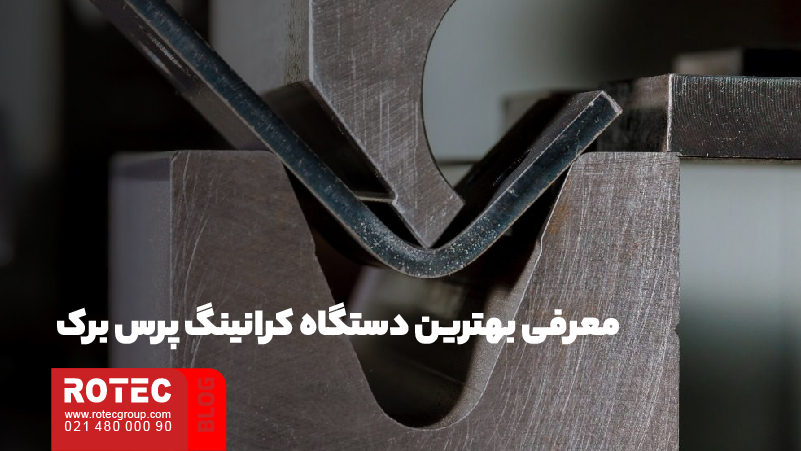

معرفی بهترین دستگاه کرانینگ پرس برک

جمع بندی موضوع آشنایی با دستگاه کرانینگ پرس برک

دستگاه کرانینگ پرس برک یکی از مهم‌ترین دستگاه‌ها برای خمکاری و انحنای ورق‌های فلزی با دقت بالا استفاده می‌شود. دستگاه کرانینگ هیدرولیکی از سیلندر‌های هیدرولیکی برای افزایش دقت در خم‌کاری استفاده می‌کند، در حالی که دستگاه کرانینگ مکانیکی دارای بخش‌های متحرک و ثابت است که توسط کنترلر دستگاه حرکت می‌کنند. مشکلاتی نظیر کرانینگ یا ایراد تاجی شکل می‌تواند در دستگاه‌های پرس برک ایجاد شود که با استفاده از دستگاه‌های CNC اتوماتیک قابل رفع است. این دستگاه‌ها با اعمال فشار یکنواخت بر روی صفحات فلزی، خم‌کاری یکدست و انحنای صحیح و منظمی به ورق‌های فلزی می‌دهند.

در این مطلب از شرکت روتک، به بررسی موضوع آشنایی با دستگاه کرانینگ پرداختیم.

شما می‌توانید با دریافت مشاوره از کارشناسان مجرب ما، مناسب‌ترین دستگاه را تهیه کنید. برای کسب اطلاعات بیشتر درباره خرید و آشنایی با دستگاه‌ برش لیزری مختلف به سایت روتک سر بزنید یا با ما تماس حاصل کنید.

بیشتر بدانید: نحوه کار پرس برک هیدرولیک چگونه است؟

سیستم کرانیگ پرس برک چیست؟

این سیستم در حین خمکاری نیروی مورد نیاز برای خمکاری ورق‌های فلزی را توسط فک متحرک دستگاه پرس برک به ورق فلزی اعمال کرده که در نهایت منجر به تغییر شکل و به وسط کشیده شدن ورق فلزی می‌شود.
