آموزش حکاکی با روتاری در نرم افزار EZCAD

برای حکاکی به وسیله روتاری در نرم‌افزار EZCAD پس از نصب و سیم‌کشی روتاری، برنامه را باز می‌کنیم. (آموزش نصب نرم افزار ezcad)

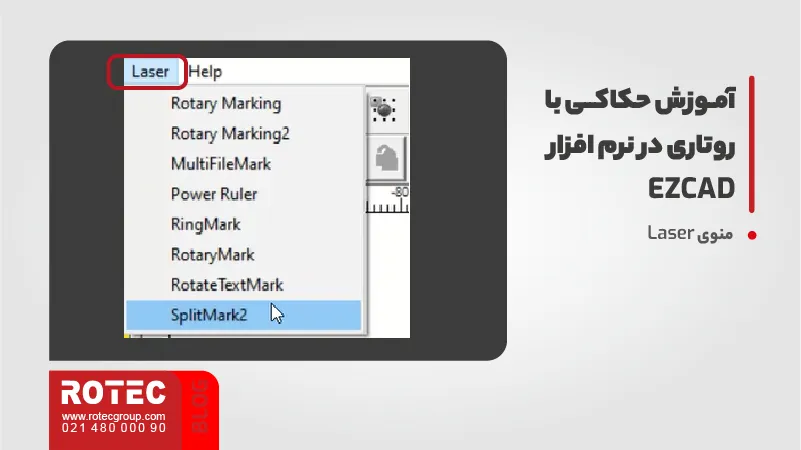

آموزش حکاکی با روتاری در نرم افزار EZCAD: منوی Laser

از طریق نوار بالا وارد منوی Laser می‌شویم و گزینه SplitMark2 را انتخاب می‌کنیم. در صفحه بازشده با زدن دکمه Param در پایین می‌توانیم تنظیمات اصلی روتاری را طبق تنظیمات درایو آن وارد کنیم.

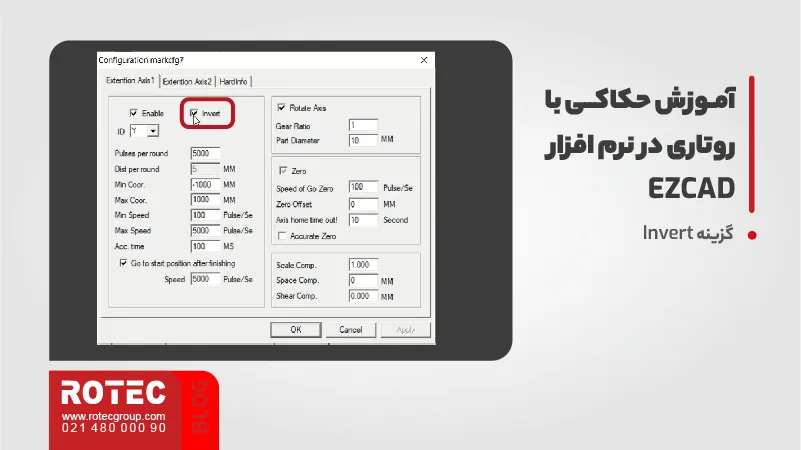

آموزش حکاکی با روتاری در نرم افزار EZCAD: گزینه Invert

برای حکاکی بر روی قطعات یا داخل‌ آن‌ها می‌توانیم با استفاده از گزینه Invert جهت حرکت روتاری را معکوس کنیم. برای تنظیم چرخش روتاری می‌توانیم آن را بر روی محور X یا Y تنظیم کنیم. پس از تایید این بخش در صفحه اصلی دکمه Part Diameter را داریم که مرتبط با قطر دایره موردنظر برای حکاکی است.

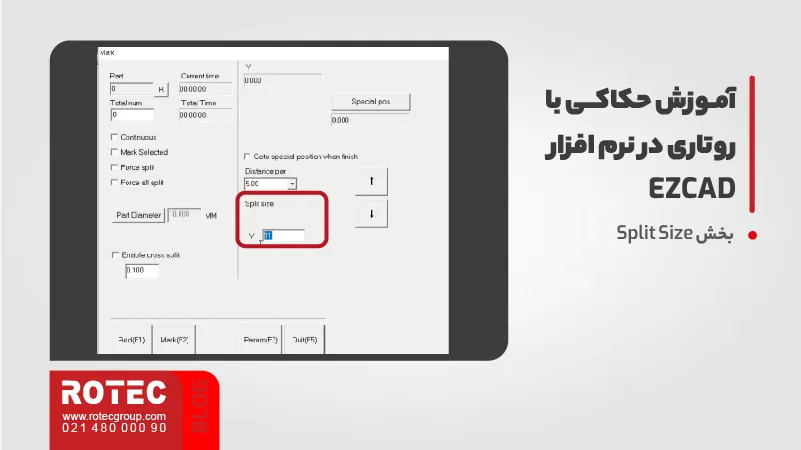

آموزش حکاکی با روتاری در نرم افزار EZCAD: بخش Split Size

بخش Split Size نیز بیانگر ابعاد حکاکی با چرخش روتاری است. برای مثال در صورت تنظیم این مورد روی سایز ۲ میلی‌متر، دستگاه حک لیزری روی فلز ۲ میلی‌متر از طرح را حکاکی می‌کند و سپس با گردش روتاری بخش بعدی را به مقدار ۲ میلی‌متر حکاکی می‌کند و به همین ترتیب تا انتها پیش می‌رود. پس از انجام تنظیمات موردنظر برای تست، در صفحه اصلی نرم‌افزار طرح موردنظر را وارد می‌کنیم.

آموزش حکاکی با روتاری در نرم افزار EZCAD: گزینه Hatch

در صورت نیاز با استفاده از گزینه Hatch، داخل آن را پرکرده و پس از تنظیم حکاکی از طریق گزینه لایت، تنظیم سرعت و قدرت مناسب و همچنین تعیین صحیح فاصله کانونی، دوباره وارد بخش SplitMark2 شوید. سپس قطر دایره موردنظر را در Part Diameter وارد کنید و پس از تعیین Split Size مناسب، دکمه Write را بزنید. در صورت صحیح بودن محل حکاکی، با زدن دکمه Mark شروع حکاکی توسط روتاری را آغاز می‌کنیم.
