تنظیم دقیق فاصله کانونی در دستگاههای لیزر صنعتی، مانند دستگاههای حکاکی و برش لیزری، برای دستیابی به کیفیت بالای برش و حکاکی و همچنین عمق نفوذ مناسب پرتو لیزر در متریال، امری حیاتی است. فاصله کانونی به فاصله بین لنز دستگاه و نقطه تمرکز پرتو لیزر بر روی ماده اشاره دارد؛ در این نقطه، پرتو لیزر بیشترین توان و چگالی را داراست. تنظیم نادرست این فاصله میتواند منجر به کاهش کیفیت برش، حکاکی نامطلوب و حتی آسیب به دستگاه شود.

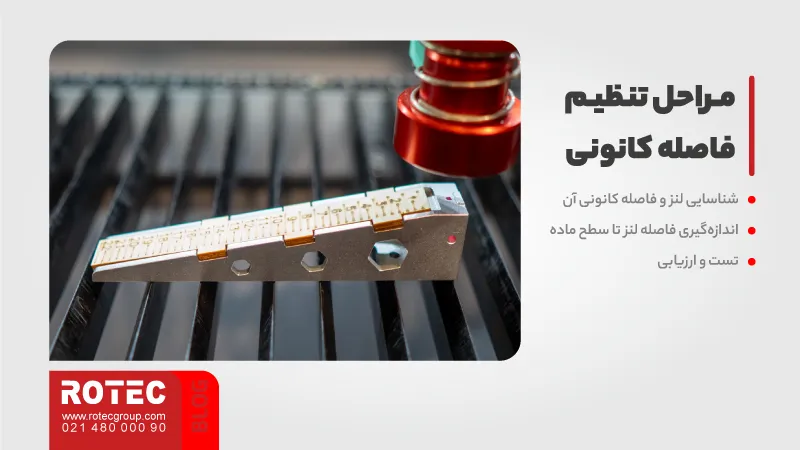

مراحل تنظیم فاصله کانونی
- شناسایی لنز و فاصله کانونی آن: لنز دستگاه لیزر دارای فاصله کانونی مشخصی هستند که معمولاً توسط سازنده تعیین میشود؛ برای مثال، لنزهای با فاصله کانونی ۲ اینچ (حدود ۵۸ میلیمتر) یا ۲.۵ اینچ (حدود ۶۳ میلیمتر) رایج هستند.
- اندازهگیری فاصله لنز تا سطح ماده: با استفاده از یک خطکش یا ابزار اندازهگیری دقیق، فاصله بین لنز و سطح ماده را اندازهگیری کنید تا با فاصله کانونی لنز مطابقت داشته باشد. این کار تضمین میکند که پرتو لیزر در نقطه مناسب متمرکز شده و بهترین کیفیت برش یا حکاکی حاصل شود.
- تست و ارزیابی: پس از تنظیم فاصله کانونی، با انجام یک برش یا حکاکی آزمایشی، کیفیت کار را بررسی کنید. در صورت نیاز، تنظیمات را مجدداً بررسی و اصلاح کنید تا به نتایج مطلوب دست یابید.
توجه داشته باشید که تنظیمات منظم و دورهای فاصله کانونی، بهویژه پس از تمیز کردن یا تعویض لنز، برای حفظ عملکرد بهینه دستگاه ضروری است. همچنین، اطمینان از تراز بودن آینهها و مسیر صحیح پرتو لیزر به سمت لنز، در دستیابی به بهترین نتایج تأثیرگذار است.
تنظیم فاصله کانونی دستگاه لیزر
فاصله کانونی لنز در دستگاههای لیزر صنعتی، فاصلهای است که پرتوهای نور پس از عبور از لنز در آن نقطه متمرکز میشوند. این نقطه کانونی، جایی است که چگالی انرژی لیزر به حداکثر میرسد و برای برش یا حکاکی متریال با دقت و کیفیت بالا ضروری است. لنزهای محدب در دستگاههای لیزر، مشابه ذرهبین عمل کرده و پرتوهای نور موازی را در یک نقطه متمرکز میکنند. پس از عبور از این نقطه، پرتوها دوباره واگرا میشوند. بنابراین، تنظیم دقیق فاصله کانونی برای اطمینان از تمرکز صحیح پرتو و دستیابی به چگالی انرژی مطلوب، بسیار مهم است.
برای تعیین فاصله کانونی لنز، میتوان از روشهای مختلفی استفاده کرد. یکی از این روشها، تاباندن نور به لنز و مشاهده تشکیل کوچکترین نقطه نورانی است. با استفاده از یک خطکش، فاصله بین لنز و این نقطه را اندازهگیری کرده که همان فاصله کانونی لنز خواهد بود. همچنین، در دستگاههای لیزر، تنظیم فاصله کانونی با استفاده از ابزارهایی مانند خطکش و ماژیک انجام میشود تا اطمینان حاصل شود که پرتو لیزر در نقطه مناسب متمرکز شده و عملیات برش یا حکاکی با کیفیت بالا انجام میشود.
توجه داشته باشید که لنزهای مختلف دارای فاصلههای کانونی متفاوتی هستند و انتخاب لنز مناسب با توجه به نوع عملیات و نیازهای مورد استفاده، اهمیت دارد. برای مثال، لنزهایی با فاصله کانونی کوتاهتر برای حکاکیهای دقیق و لنزهایی با فاصله کانونی بلندتر برای برشهای عمیقتر مناسب هستند. بنابراین، تنظیم و انتخاب صحیح لنز (آموزش نحوه بستن لنز دستگاه لیزر) و فاصله کانونی، تأثیر مستقیمی بر کیفیت و دقت عملیات لیزری خواهد داشت.

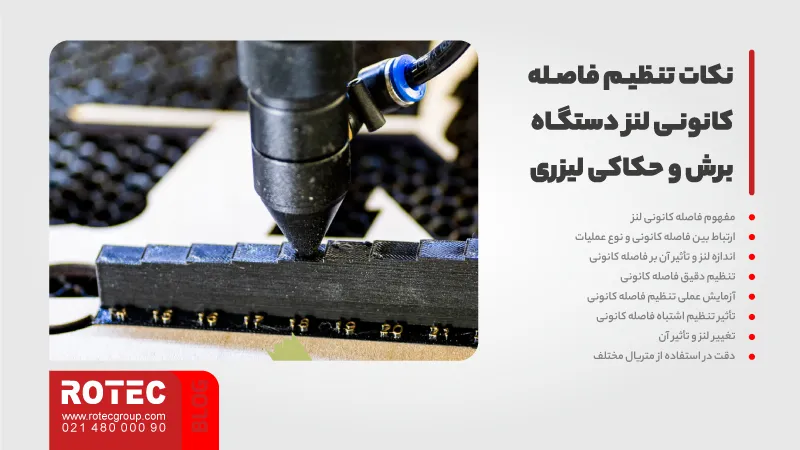

نکات تنظیم فاصله کانونی دستگاه لیزری
برای یافتن فاصله کانونی مناسب در دستگاه برش لیزر، توجه به نکات زیر ضروری است:
- مفهوم فاصله کانونی لنز
فاصله کانونی به معنای فاصله بین لنز و نقطهای است که پرتوهای لیزر در آن متمرکز میشوند. این نقطه، جایی است که بیشترین چگالی انرژی و قدرت نفوذ پرتو در ماده وجود دارد.
- ارتباط بین فاصله کانونی و نوع عملیات
حکاکی: برای حکاکی ظریف و دقیق، معمولاً فاصله کانونی کوتاهتری استفاده میشود تا پرتو در نقطهای کوچکتر متمرکز شود.
برش: برای برش متریال ضخیمتر، فاصله کانونی بلندتری مورد نیاز است تا عمق نفوذ پرتو افزایش یابد.
- اندازه لنز و تأثیر آن بر فاصله کانونی
لنزهای با قطر مختلف، فاصله کانونی متفاوتی دارند. برای مثال، لنزهایی با فاصله کانونی 2 اینچ برای حکاکی و لنزهای 4 اینچ برای برش متریال ضخیم مناسبترند.
- تنظیم دقیق فاصله کانونی
لنز دستگاه باید بهگونهای تنظیم شود که نقطه کانونی دقیقاً روی سطح ماده قرار گیرد. این کار را میتوان با بالا و پایین بردن نازل و مشاهده نقطه تمرکز نور انجام داد.
- آزمایش عملی تنظیم فاصله کانونی
روش آزمایش نقطه نور: پرتو لیزر را روی یک کاغذ تست کنید و نازل را حرکت دهید تا زمانی که کوچکترین و شفافترین نقطه نور حاصل شود.
ابزار تنظیم فاصله: برخی دستگاهها دارای ابزارهای مخصوصی هستند که فاصله دقیق کانونی را مشخص میکنند.
- تأثیر تنظیم اشتباه فاصله کانونی
تنظیم نامناسب باعث کاهش کیفیت برش و حکاکی، هدر رفت انرژی و حتی آسیب به لنز و دستگاه میشود.
- تغییر لنز و تأثیر آن
پس از هر بار تعویض یا تمیز کردن لنز، نیاز به تنظیم مجدد فاصله کانونی وجود دارد، زیرا تغییرات کوچک در محل لنز میتواند نقطه کانونی را جابجا کند.
- دقت در استفاده از متریال مختلف
متریال نازک مانند کاغذ یا پارچه به تنظیم دقیقتری نیاز دارند، در حالی که متریال ضخیم مانند چوب یا فلز به فاصله کانونی بلندتری احتیاج دارند.
نحوه تنظیم فاصله کانونی دستگاه لیزر
تنظیم دقیق فاصله کانونی لنز در دستگاههای برش و حکاکی لیزری برای دستیابی به کیفیت بالای برش و حکاکی ضروری است. در ادامه، مراحل تنظیم فاصله کانونی را با استفاده از منابع معتبر توضیح میدهیم:
- شناسایی فاصله کانونی لنز: لنزهای دستگاه لیزر دارای فاصله کانونی مشخصی هستند که معمولاً توسط سازنده اعلام میشود. این فاصله کانونی معمولاً بر حسب اینچ یا میلیمتر بیان میشود؛ برای مثال، لنزی با فاصله کانونی ۲ اینچ (حدود ۵۰.۸ میلیمتر) یا ۲.۵ اینچ (حدود ۶۳.۵ میلیمتر).
- اندازهگیری فاصله کانونی: با استفاده از یک خطکش، فاصله بین محل قرارگیری لنز در هد دستگاه تا سطح متریال را اندازهگیری کنید. این فاصله باید با فاصله کانونی لنز مطابقت داشته باشد. برای مثال، اگر لنز شما دارای فاصله کانونی ۲ اینچ است، باید فاصلهای حدود ۵۸ میلیمتر بین لنز و سطح متریال تنظیم شود.
- تنظیم ارتفاع میز کار: سطح متریال را روی میز کار قرار داده و ارتفاع میز را به گونهای تنظیم کنید که فاصله بین لنز و سطح متریال با فاصله کانونی لنز برابر باشد. این کار را میتوان با استفاده از ابزار اندازهگیری ارتفاع دستی یا حسگرهای مخصوص انجام داد.
- تست و ارزیابی: پس از تنظیم فاصله کانونی، یک تست برش یا حکاکی روی متریال انجام دهید و کیفیت آن را بررسی کنید. در صورت نیاز، تنظیمات را مجدداً بررسی و اصلاح کنید تا به بهترین نتیجه برسید.
توجه داشته باشید که تنظیم دقیق فاصله کانونی به عوامل دیگری مانند تراز بودن آینهها و تمیزی لنز نیز بستگی دارد. بنابراین، اطمینان حاصل کنید که تمامی اجزای دستگاه در شرایط بهینه قرار دارند تا بهترین عملکرد را داشته باشید.
چگونه فاصله کانونی لنز دستگاه لیزر را بهطور دقیق تنظیم کنیم؟
تنظیم دقیق فاصله کانونی لنز در دستگاههای برش لیزری برای دستیابی به کیفیت بالای برش و حکاکی ضروری است. فاصله کانونی به فاصله بین لنز و نقطهای که پرتو لیزر بیشترین تمرکز را دارد، اشاره دارد. تنظیم نادرست این فاصله میتواند منجر به کاهش کیفیت برش، حکاکی نامطلوب و حتی آسیب به متریال شود.
مراحل تنظیم فاصله کانونی:
- مشخص کردن فاصله کانونی لنز: ابتدا باید فاصله کانونی لنز دستگاه خود را بدانید. این اطلاعات معمولاً توسط سازنده لنز ارایه میشود و بر حسب اینچ یا میلیمتر بیان میگردد.
- استفاده از ابزار تنظیم فاصله کانونی: بسیاری از دستگاههای لیزر دارای ابزار یا گیجهای مخصوصی برای تنظیم فاصله کانونی هستند. این ابزارها به شما کمک میکنند تا لنز را در فاصله مناسب از سطح ماده قرار دهید.
- انجام تستهای برش یا حکاکی: برای اطمینان از تنظیم صحیح، میتوانید تستهای برش یا حکاکی را با تغییرات جزیی در فاصله کانونی انجام دهید تا به بهترین کیفیت دست یابید. این روش بهویژه زمانی مفید است که ابزارهای دقیق اندازهگیری در دسترس نباشند.
- توجه به نوع ماده: نوع مادهای که قصد برش یا حکاکی آن را دارید، میتواند بر تنظیم فاصله کانونی تأثیر بگذارد. برای مثال، متریال با ضخامتهای مختلف نیاز به تنظیمات متفاوتی دارند تا بهترین نتیجه حاصل شود.
- نگهداری و تمیزکاری لنز: اطمینان حاصل کنید که لنز دستگاه تمیز و عاری از هرگونه آلودگی باشد، زیرا آلودگی میتواند بر تمرکز پرتو لیزر تأثیر منفی بگذارد.
با رعایت این نکات و تنظیم دقیق فاصله کانونی، میتوانید کیفیت برش و حکاکی دستگاه لیزر خود را بهطور قابلتوجهی بهبود بخشید و از نتایج بهینه بهرهمند شوید.

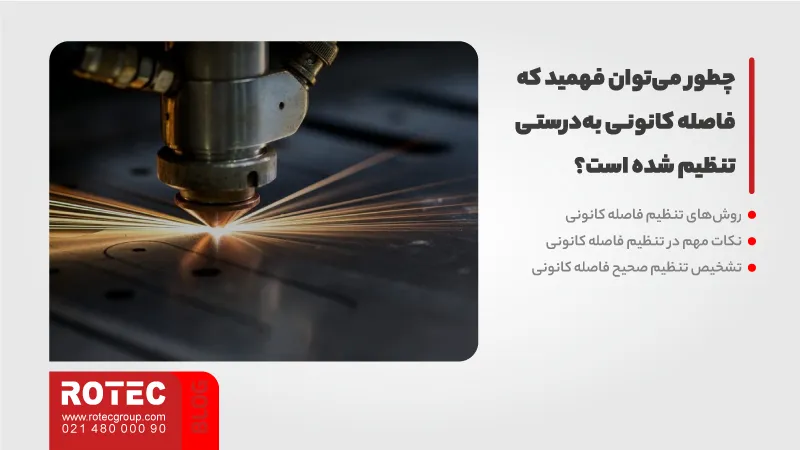

چطور میتوان فهمید که فاصله کانونی بهدرستی تنظیم شده است؟
تنظیم دقیق فاصله کانونی لنز در دستگاههای برش لیزری برای دستیابی به کیفیت بالای برش و حکاکی ضروری است. فاصله کانونی به فاصله بین لنز و نقطهای که پرتو لیزر بیشترین تمرکز را دارد، اشاره دارد. تنظیم نادرست این فاصله میتواند منجر به کاهش کیفیت برش، حکاکی نامطلوب و حتی آسیب به متریال شود.
روشهای تنظیم فاصله کانونی:
- استفاده از ابزارهای اندازهگیری: برخی دستگاهها دارای ابزارهای مخصوصی برای تنظیم فاصله کانونی هستند که به کاربر امکان میدهد فاصله دقیق بین لنز و سطح ماده را تعیین کند.
- روش دستی: در این روش، با تغییر ارتفاع نازل و انجام تستهای برش یا حکاکی، بهترین فاصله کانونی تعیین میشود. برای این کار، میتوان از متریالی مانند پلکسیگلاس استفاده کرد و با تغییر فاصله، کیفیت برش را بررسی نمود تا به بهترین نتیجه رسید.
نکات مهم در تنظیم فاصله کانونی:
- نوع لنز: لنزهای مختلف دارای فاصلههای کانونی متفاوتی هستند؛ برای مثال، لنزهای ۲ اینچی فاصله کمتری با سطح کار دارند.
- نوع ماده: متریال مختلف به تنظیمات متفاوتی نیاز دارند؛ بنابراین، تنظیم فاصله کانونی باید با توجه به نوع ماده انجام شود.
- تست و ارزیابی: پس از تنظیم فاصله کانونی، انجام تستهای برش و حکاکی و ارزیابی کیفیت آنها برای اطمینان از تنظیم صحیح ضروری است.
تشخیص تنظیم صحیح فاصله کانونی:
- کیفیت برش: برشهای تمیز و بدون لبههای سوخته نشاندهنده تنظیم صحیح فاصله کانونی است.
- عمق حکاکی: حکاکی با عمق یکنواخت و خطوط واضح نشاندهنده تمرکز مناسب پرتو لیزر است.
- عرض خط برش: عرض کم و یکنواخت خط برش نشاندهنده تمرکز دقیق پرتو لیزر در نقطه کانونی است.

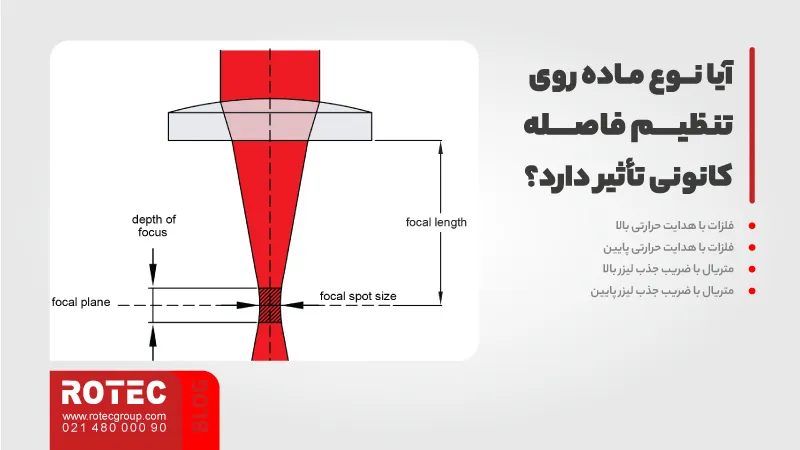

آیا نوع ماده روی تنظیم فاصله کانونی تأثیر دارد؟
در فرآیند جوشکاری لیزری، تنظیم دقیق فاصله کانونی پرتو لیزر از سطح ماده جوشکاریشده، تأثیر بسزایی بر کیفیت و ویژگیهای جوش دارد. این تنظیمات بهویژه با توجه به نوع مادهای که جوشکاری میشود، اهمیت بیشتری پیدا میکند. در ادامه، تأثیر نوع ماده بر تنظیم فاصله کانونی و ویژگیهای جوش را بررسی میکنیم.
تأثیر نوع ماده بر تنظیم فاصله کانونی:
- فلزات با هدایت حرارتی بالا (مانند مس و آلومینیوم): این فلزات به دلیل هدایت حرارتی بالای خود، گرمای تولیدشده توسط پرتو لیزر را سریعاً پخش میکنند. برای دستیابی به جوش با کیفیت، ممکن است نیاز به تنظیم فاصله کانونی کوتاهتر باشد تا انرژی بیشتری در ناحیه جوش متمرکز شود.
- فلزات با هدایت حرارتی پایین (مانند فولاد ضدزنگ): این فلزات گرمای تولیدشده را کمتر پخش میکنند. در نتیجه، تنظیم فاصله کانونی بلندتر میتواند به توزیع یکنواختتر انرژی و جلوگیری از ذوب بیشازحد کمک کند.
- متریال با ضریب جذب لیزر بالا (مانند فولاد کربنی): این متریال انرژی بیشتری از پرتو لیزر جذب میکنند. تنظیم فاصله کانونی کوتاهتر میتواند به افزایش عمق نفوذ جوش کمک کند.
- متریال با ضریب جذب لیزر پایین (مانند تیتانیوم): این متریال انرژی کمتری از پرتو لیزر جذب میکنند. در این موارد، تنظیم فاصله کانونی بلندتر میتواند به جلوگیری از تبخیر و آسیب به سطح کمک کند.
جدول مقایسهای تأثیر نوع ماده بر تنظیم فاصله کانونی
| نوع ماده | ضریب جذب لیزر | هدایت حرارتی | تنظیم فاصله کانونی |
| مس | بالا | بالا | کوتاهتر |
| آلومینیوم | متوسط | بالا | کوتاهتر |
| فولاد ضدزنگ | متوسط | متوسط | بلندتر |
| فولاد کربنی | بالا | متوسط | کوتاهتر |
| تیتانیوم | پایین | پایین | بلندتر |
با توجه به این جدول، میتوان تنظیمات بهینه فاصله کانونی را بر اساس ویژگیهای فیزیکی و اپتیکی هر ماده تعیین کرد تا به کیفیت مطلوب جوش دست یافت.

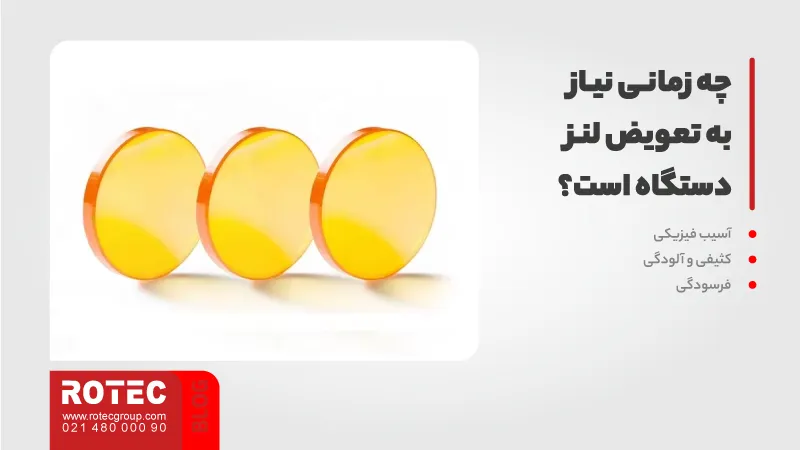

چه زمانی نیاز به تعویض لنز دستگاه است؟
تعویض لنز دستگاه جوش لیزر زمانی ضروری است که لنز آسیب دیده، کثیف یا فرسوده شده باشد. این مشکلات میتوانند منجر به کاهش کیفیت جوش، افزایش زمان جوشکاری و حتی آسیب به سایر اجزای دستگاه شوند.
دلایل نیاز به تعویض لنز:
- آسیب فیزیکی: خط و خش، ترک یا شکستگی لنز میتواند عملکرد آن را مختل کند.
- کثیفی و آلودگی: تجمع گرد و غبار، دود یا متریال دیگر بر روی لنز میتواند کیفیت پرتو لیزر را کاهش دهد.
- فرسودگی: استفاده مداوم و طولانیمدت میتواند منجر به کاهش کارایی لنز شود.
نکات مهم:
- بازرسی منظم: بررسی دورهای لنزها برای شناسایی زودهنگام مشکلات.
- تمیزکاری صحیح: استفاده از روشها و متریال مناسب برای تمیز کردن لنزها.
- تعویض بهموقع: در صورت مشاهده هرگونه آسیب یا کاهش کیفیت، لنز را تعویض کنید.
با رعایت این نکات، میتوانید عمر مفید دستگاه جوش لیزر خود را افزایش داده و کیفیت جوشکاری را بهبود بخشید.
کلام آخر
در نتیجه، تنظیم دقیق فاصله کانونی در دستگاههای لیزر صنعتی (دستگاه لیزر صنعتی چیست) یکی از ارکان اصلی بهبود کیفیت برش و حکاکی است. این فرآیند موجب میشود که پرتو لیزر با بیشترین دقت و قدرت (تنظیم قدرت و سرعت لیزر فلزات) به سطح ماده برخورد کرده و نتایج مطلوبی در زمینه عمق نفوذ و کیفیت نهایی حاصل شود. با رعایت نکات و مراحل ذکر شده، کاربران میتوانند عملکرد بهینه دستگاه لیزر را حفظ کرده و از آسیبهای احتمالی به دستگاه جلوگیری کنند.
در نهایت، توجه به نکاتی مانند نوع لنز و فاصله کانونی آن، انتخاب صحیح ابزار اندازهگیری و انجام تستهای آزمایشی ضروری است. همچنین، اهمیت نگهداری دورهای دستگاه و تنظیمات آن بهویژه پس از تعویض یا تمیز کردن لنز، برای اطمینان از عملکرد مداوم و دقیق دستگاه غیرقابل انکار است. این اقدامات میتوانند به بهبود کارایی و طول عمر دستگاه لیزر کمک کنند.
سوالات متداول
فاصله کانونی دستگاه لیزر چیست و چرا اهمیت دارد؟
- فاصله کانونی به فاصله بین لنز دستگاه لیزر و سطح مادهای که پرتو لیزر بر آن متمرکز میشود، اشاره دارد. این نقطه، جایی است که پرتو لیزر بیشترین توان و چگالی انرژی را دارد. تنظیم دقیق این فاصله موجب دقت بالا در برش و حکاکی و افزایش کیفیت کار میشود.
چگونه فاصله کانونی دستگاه لیزر را اندازهگیری کنم؟
- برای اندازهگیری فاصله کانونی، ابتدا باید لنز دستگاه لیزر را شناسایی کنید که فاصله کانونی آن معمولاً توسط سازنده مشخص شده است. سپس با استفاده از یک خطکش یا ابزار دقیق، فاصله بین لنز و سطح ماده را اندازهگیری کنید تا به فاصله کانونی صحیح برسید.
چرا تنظیم نادرست فاصله کانونی باعث آسیب به دستگاه لیزر میشود؟
- تنظیم نادرست فاصله کانونی میتواند باعث ایجاد برشهای ناهموار، حکاکی ضعیف، هدر رفت انرژی لیزر و حتی آسیب به لنز یا سایر اجزای دستگاه شود. این موضوع نه تنها کیفیت کار را کاهش میدهد بلکه ممکن است باعث خرابی دستگاه شود.
آیا فاصله کانونی برای تمام متریال یکسان است؟
- خیر، فاصله کانونی بستگی به نوع ماده دارد. برای متریال نازک مانند کاغذ یا پارچه، معمولاً به تنظیم دقیقتری نیاز است، در حالی که برای برش متریال ضخیمتر مانند چوب یا فلز، فاصله کانونی بلندتری مورد نیاز است.
چگونه میتوانم از ابزارهای مخصوص تنظیم فاصله کانونی استفاده کنم؟
- بسیاری از دستگاههای لیزر دارای ابزارهای مخصوصی برای تنظیم فاصله کانونی هستند. این ابزارها معمولاً به شما کمک میکنند تا فاصله دقیق بین لنز و سطح ماده را بهطور خودکار یا دستی تنظیم کنید. این ابزارها معمولاً شامل گیجهای اندازهگیری دقیق یا حسگرهایی هستند که کار تنظیم فاصله کانونی را تسهیل میکنند.
