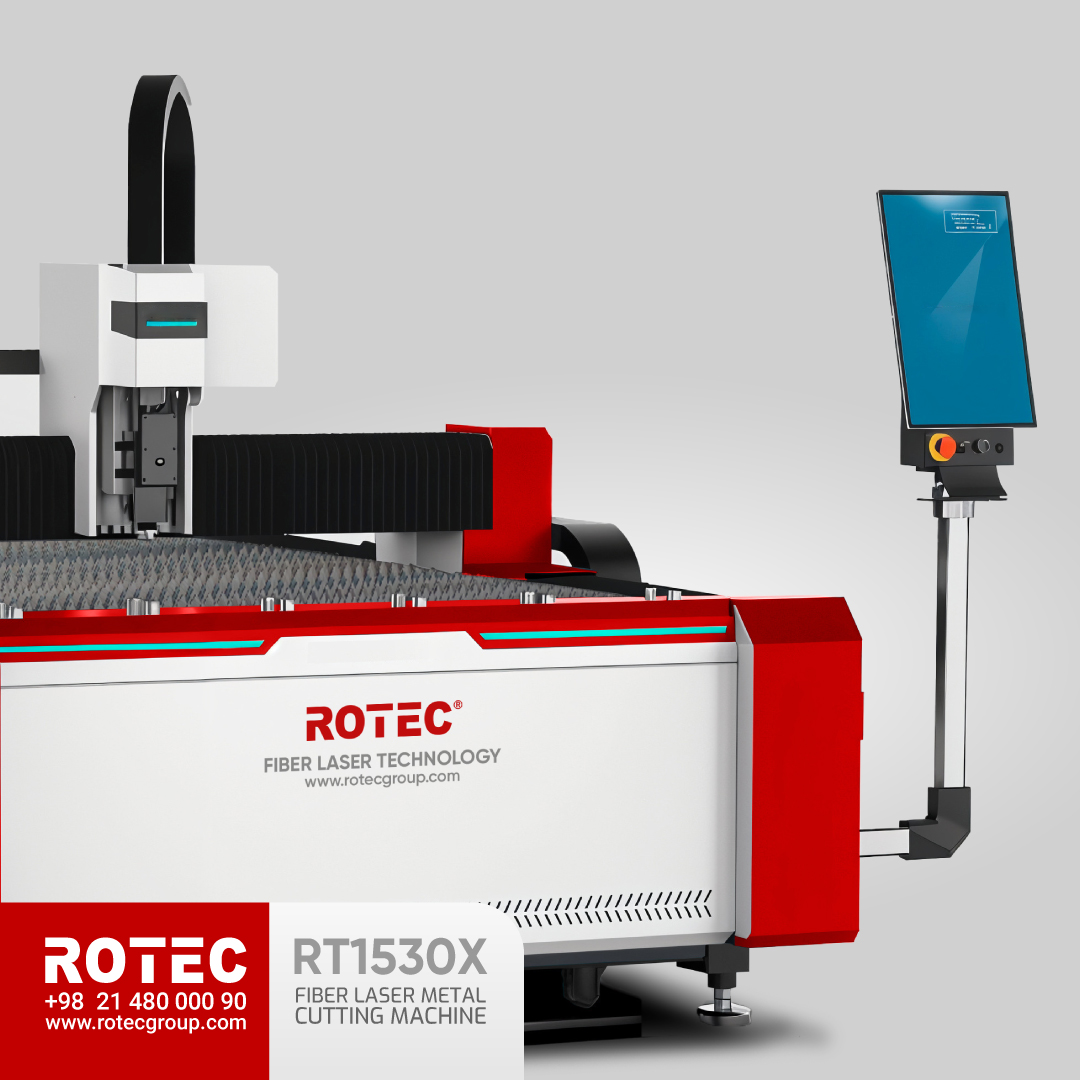

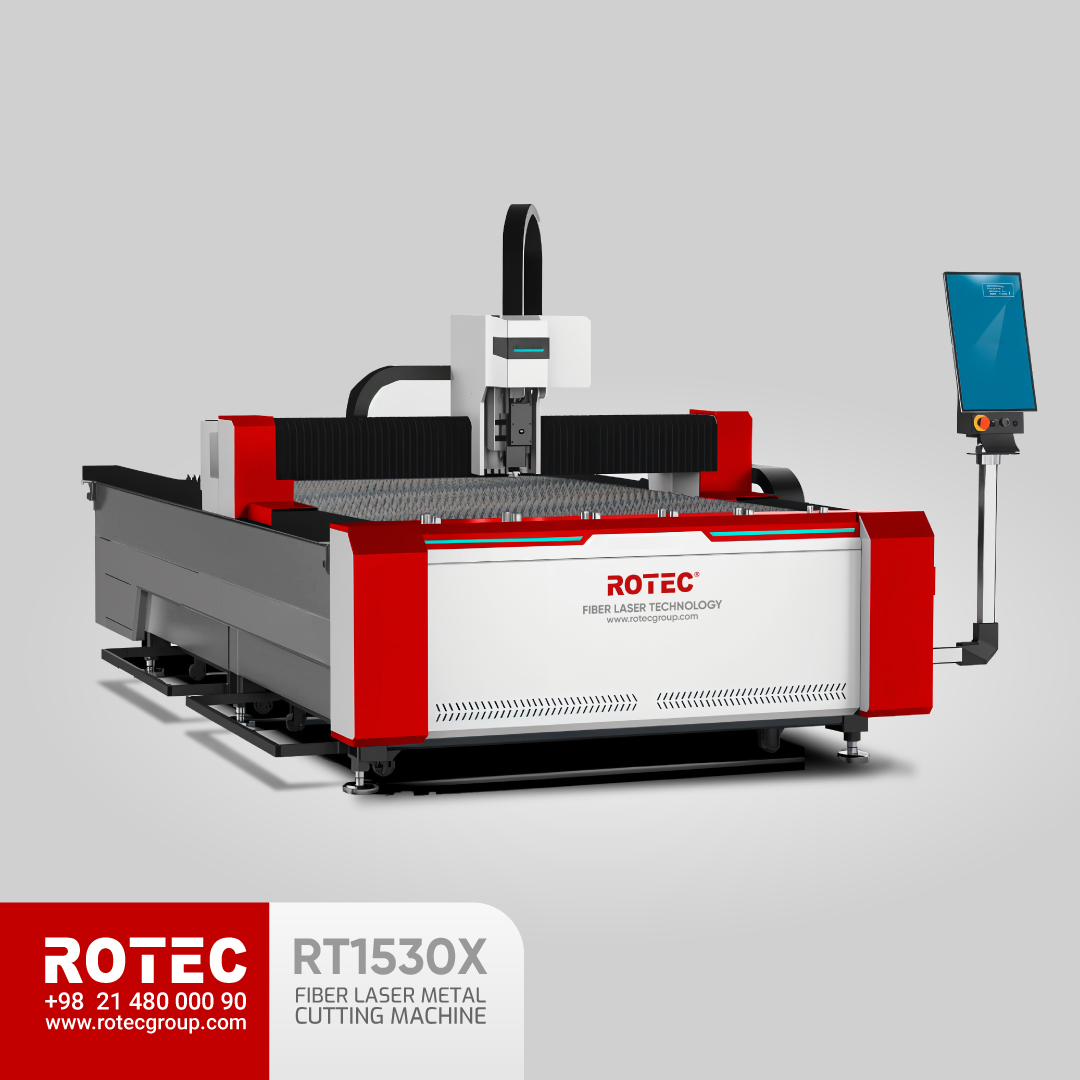

دستگاه برش لیزر فلز RT1530X
Laser Cutting Machine Metal RT1530X
دستگاه برش لیزری فایبر RT1530X یک دستگاه صنعتی پرقدرت و دقیق برای برش ورق‌های فلزی نازک تا متوسط تا ضخامت 25 میلی‌متر است. این دستگاه با بهره‌گیری از سورس‌های لیزر Max ،MAX(5G) و Raycus در توان‌های ۱٫۵، ۳ و ۶ کیلووات و هدهای پیشرفته RayTools یا BOCI، امکان برش تمیز و باکیفیت آلومینیوم، برنج، آهن و استیل را فراهم میکند. طراحی سازه باز، سیستم حرکتی دقیق با گیربکس Shimpo و موتورهای Schneider، نرم‌افزار هوشمند CypCut، میزکار مقاوم با غلتک‌های کروی و کشوهای جمع‌آوری ضایعات، به همراه سیستم‌های ایمنی و خنک‌کاری پیشرفته، این دستگاه را به گزینه‌ای مطمئن و کارآمد برای صنایع مختلف از جمله فلزکاری، خودروسازی، هوافضا، تجهیزات آشپزخانه و تابلوسازی تبدیل کرده است.
ویژگی‌ها:
برند:
روتک (ROTEC)
مدل دستگاه:
RT1530X
گارانتی:
1 سال
قیمت:
مزایای دستگاه برش لیزر فلز RT1530X
ساختار باز و دسترس‌پذیر: طراحی دستگاه بدون محفظه‌ی پوشیده بوده و دید کاملی از ناحیه‌ی برش فراهم میکند. به دلیل وجود غلتک های کروی روی بستر، بارگذاری و تخلیه‌ی ورق از هر سمت دستگاه به‌آسانی امکانپذیر است.
طراحی فشرده و یکپارچه: بدنه‌ی اصلی دستگاه و اجزای جانبی (کابین برق، سیستم کنترل، کمپرسور هوا، منبع لیزر و چیلر) بهصورت یک واحد یکپارچه در ساختار ادغام شده‌اند. این معماری فشرده باعث صرفه‌جویی در فضا شده و کل دستگاه حدود ۱۲ متر مربع فضا اشغال میکند. همچنین تابلوی برق مجتمع با جداسازی بخش برق قوی و ضعیف، تداخلات الکتریکی را به حداقل رسانده و پایداری تجهیزات الکترونیکی را افزایش میدهد.
بدنه‌ی مستحکم با شاسی بهینه‌سازی‌شده: شاسی دستگاه بهصورت یکپارچه جوشکاری شده و سپس تحت فرایند تنش‌زدایی حرارتی قرار گرفته است تا تنش‌های داخلی آن برطرف شده و از دقت ابعادی بالای ساختار اطمینان حاصل شود. طراحی جدید، ارتفاع بدنه‌ی دستگاه را افزایش داده است که این امر ضمن بهبود پایداری سازه، امکان کار راحت‌تر با قطعات و تخلیه ضایعات را فراهم میکند.
تیغه‌های ماژولار و محافظت حرارتی شاسی: تیغه‌های نگهدارنده‌ی ورق بهصورت ماژولار و با اتصال پیچ طراحی شده‌اند تا در صورت فرسودگی یا آسیب‌دیدگی به‌سادگی قابل تعویض باشند. برای محافظت از شاسی دستگاه در توان های بالای 6 کیلووات در برابر گرمای حاصل از لیزر، از آجرهای نسوز در ساختار بستر استفاده می شود. همچنین یک سینی قیفی‌شکل جمع‌آوری ضایعات در زیر منطقه‌ی برش تعبیه شده که بهصورت ماژولار طراحی شده و در صورت نیاز به‌راحتی قابل جدا کردن و جایگزینی است؛ این امر تخلیه ضایعات و پاکسازی دستگاه را تسهیل میکند.
محور عرضی آلومینیومی پرقدرت: محور عرضی دستگاه از آلیاژ آلومینیوم مستحکم و سبک ساخته شده است. سبک‌بودن و اینرسی پایین این تیر آلومینیومی موجب بهبود عملکرد دینامیکی دستگاه شده و امکان دستیابی به سرعت‌های حرکت بالا و دقت برش عالی را فراهم میکند.
سیستم تهویه‌ی کارآمد دود: در ساختار شاسی دستگاه دو کانال تهویه تعبیه شده است که به‌همراه ورودی و خروجی‌های هوا به روش مکش/دمش، دود و غبار حاصل از برش را سریعاً از محیط کاری خارج می‌کنند. این مکانیسم تخلیه‌ی دود مؤثر (ساکشن) باعث تمیز ماندن هوای کارگاه و بهبود شرایط کاری اپراتور حین کار با دستگاه میشود.
سیستم کنترل هوشمند و پیشرفته: این دستگاه از یک سیستم کنترل بهره می‌برد که دارای صفحه‌نمایش عمودی ۲۱٫۵ اینچی است. این سیستم کنترل صنعتی از انتقال داده پرسرعت، پایداری بالا و نرخ خرابی پایین برخوردار بوده و نگهداری آن آسان است. همچنین نرم‌افزار دستگاه دارای قابلیت‌های اتوماتیک مانند تشخیص، سوراخ‌کاری چندمرحله‌ای (برای شروع برش در ورق‌های با ضخامتهای مختلف)، کولینگ در مقاطع زاویه تند و ضخامت بالا، قابلیت ringcut برای برش گوشه های تیز، بالا رفتن سریع هد در برخورد با موانع جهت جلوگیری از آسیب و پرش اتوماتیک هد بین قطعات برش‌خورده برای افزایش سرعت جابجایی است.
سرعت و بهرهوری بالا در برش: طراحی پیشرفته سیستم حرکتی و کنترلی دستگاه (از جمله استفاده از مکانیزم قفل پیشرفته در موتورها) امکان حرکت بسیار سریع هد برش را فراهم کرده است. حداکثر سرعت حرکت محورها به ۱۲۰ متر در دقیقه می‌رسد، بی‌آنکه دقت برش کاهش یابد. بدین ترتیب میتوان قطعات پیچیده را با سرعت بالا و بدون افت کیفیت تولید کرد که به افزایش چشمگیر نرخ تولید منجر میشود.
کیفیت برش عالی: به لطف توان مناسب لیزر و کنترل دقیق فرایند، سطح برش بسیار صاف و تمیز بوده و فاقد پلیسه یا ذرات چسبنده است. بنابراین لبه‌های برش‌خورده معمولاً نیاز به پرداخت ثانویه یا ماشین‌کاری مجدد ندارند و قطعه نهایی از کیفیت سطح بالایی برخوردار است.
عملکرد پایدار و قابل اعتماد: ارتقای فنی اخیر در سخت‌افزار و نرم‌افزار دستگاه، موجب عملکرد باثبات و پایدار آن در کارکردهای طولانی مدت شده است. علاوه بر این، طراحی ساده اما مهندسی‌شده و آزمون پس‌داده‌ی دستگاه (تأیید‌شده در کاربردهای عملی) باعث کاهش نرخ خرابی و سهولت نگهداری دوره‌ای آن گردیده است. کاربران میتوانند با اطمینان از عملکرد مطمئن دستگاه، بهرهوری خط تولید خود را حفظ کنند.

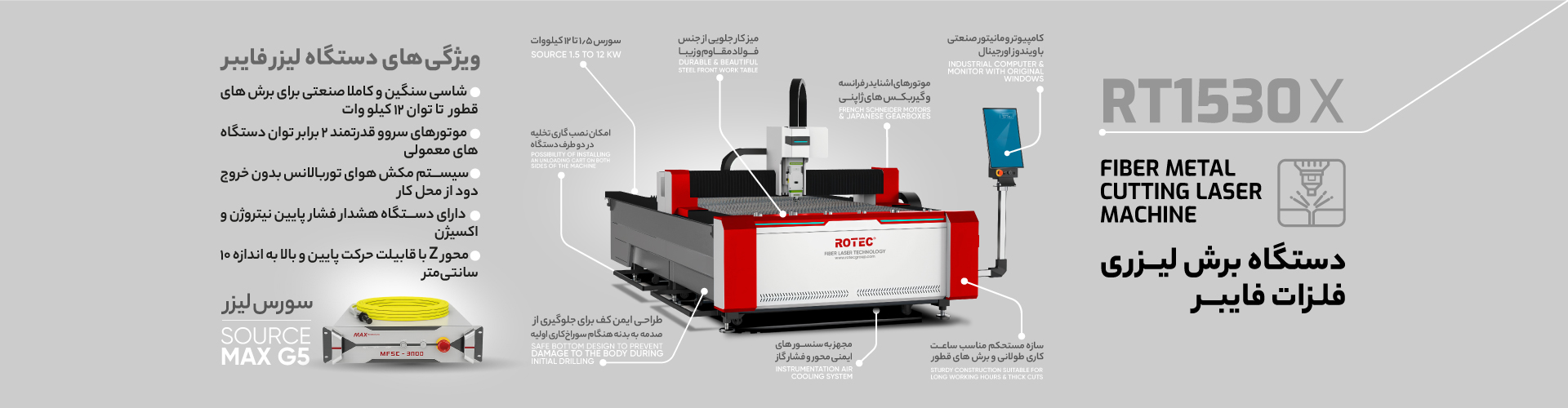

ویژگی‌های دستگاه برش لیزر فلز RT1530X
به‌کارگیری گیربکس‌های SHIMPO
موتور و درایور اشنایدر با توان محور Y (۱۳۰۰ وات)، محور X (۷۵۰ وات)، محور Z (۴۰۰ وات)
روغن کاری اتوماتیک بر حسب کیلومتر حرکتی یا زمان کارکرد
به‌کارگیری محور یکپارچه آلومینیومی آلیاژی برای محور x
دارای سیستم حرکتی دنده شانه ای مورب برند تایوانی
مجهز به وجود کامپیوتر و مانیتور صنعتی با ویندوز اورجینال
قابلیت ثابت کردن تیغه‌های میزکار
دارای سنسورهای القالی در هر طرف از محورها
مجهز به سیستم خنک کننده تجهیزات تابلو برق (هوای ابزار دقیقی)
دارای دستگاه هشدار فشار پایین نیتروژن و اکسیژن
گازهای کمکی اکسیژن، نیتروژن و هوا
محور Z با قابیلت حرکت پایین و بالا به اندازه 10 سانتی‌متر
میز کار جلویی از جنس فولاد مقاوم و زیبا
دارای غلتک های کروی در امتداد دستگاه برای قرار گیری راحت ورق روی میز کار
میز کار 2 بخشی دارای 2 گاری بزرگ جمع آوری ضایعات با قابلیت حرکت به دو طرف با توجه به موقعیت نصب دستگاه

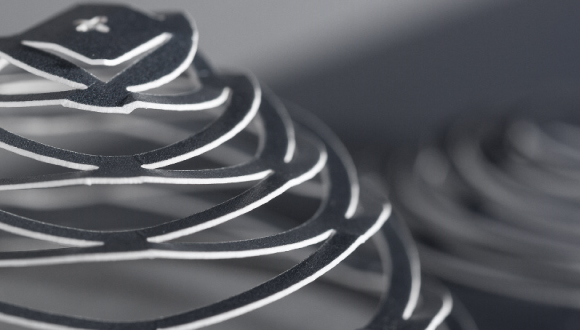

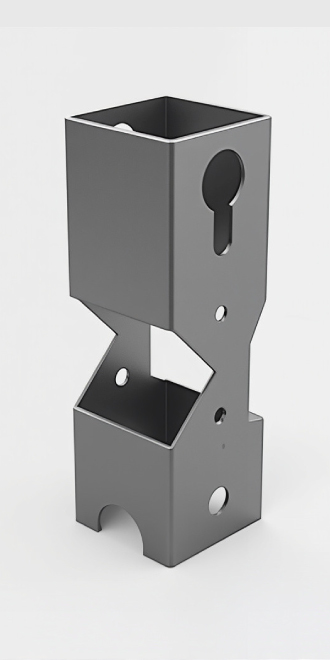

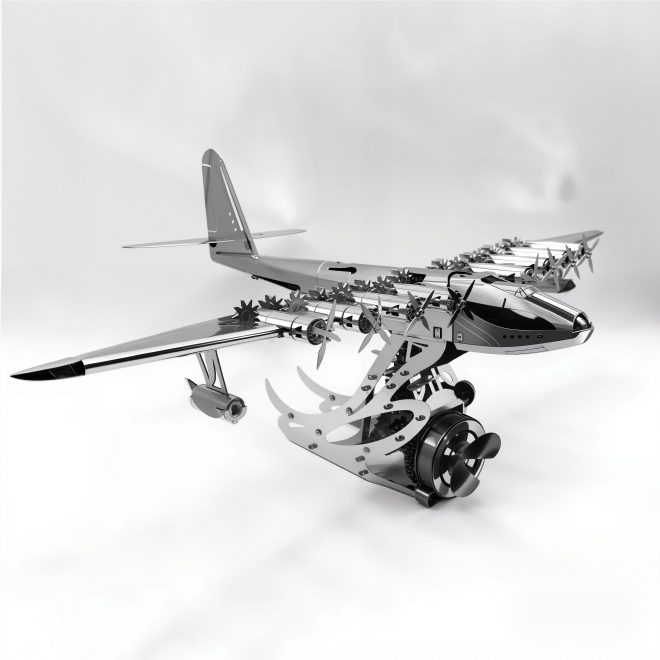

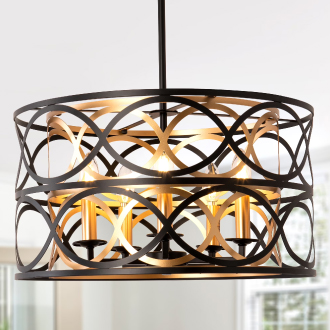

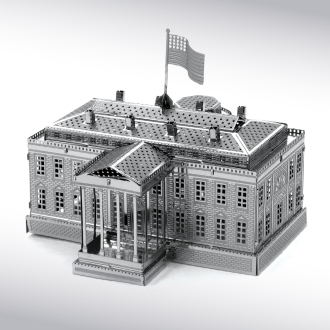

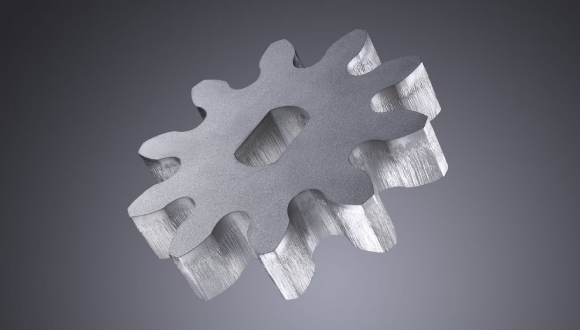

نمونه محصولات
| نوع متریال | حکاکی | برش |
|---|---|---|
| آهن | ||
| استیل | ||
| آلومینیوم | ||
| برنج |
محصولات مرتبط
مشخصات فنی
مدل
RT1530X
سایز میز کار
1500.3000mm
توان لیزر
1.5/3/6KW
برق مصرفی
25/30/40A
سورس
MAX/RAYCUS/MAX 5G
حداکثر سرعت برش
30M/MIN
حداکثر شتاب محورها
1.2G
حداکثر سرعت حرکت محورها
120M/MIN
دقت قرارگیری دستگاه در موقعیت X/Y
±0.05mm
دقت دستگاه
±0.02mm
حداکثر ظرفیت بارگذاری میزکار
1100KG
طول موج لیزر
1070NM
قطر پرتو
0.1mm
چیلر لیزر
S&A
گازهای مکمل
Nitrogen, oxygen, air
برق
سه‌فاز ۳۸۰ ولت AC ۵۰Hz/60Hz
ساعت کاری
24hours
هد
RAYTOOLS BM111/BOCI
نرم افزار
CYPCUT 2000E/4000E
ابعاد دستگاه
1800×2760×4360
دانلود کاتالوگ
پرسش‌های رایج
این دستگاه حداکثر تا چه ضخامت‌هایی از فلزات را میتواند برش دهد؟
دستگاه سری 1530X توانایی برش فلزات مختلف تا ضخامت حدود 25 میلی‌متر را دارد. این مقدار بسته به نوع فلز، گاز کمکی و توان سورس لیزر (۱٫۵ تا ۶ کیلووات) متغیر است.
چه فلزاتی را میتوان با دستگاه 1530X برش داد؟
این دستگاه مناسب برش انواع فلزات از جمله آهن، استیل، آلومینیوم، برنج، چدن، روی و سایر فلزات رنگی و براق است. با استفاده از سورس MAX G5 امکان برش فلزات بازتاب‌دهنده نور نیز بدون آسیب به دستگاه وجود دارد.
چه تفاوتی بین مدل‌های ۱.۵، ۳ و ۶ کیلووات وجود دارد؟
تفاوت در توان خروجی لیزر است. مدل‌های ۱.۵ کیلووات برای ضخامتهای نازک‌تر و کاربردهای سبک، مدل‌های ۳ کیلووات برای کاربردهای متوسط، و مدل ۶ کیلووات برای برش‌های صنعتی سنگین و ضخامتهای بالا مناسب است.
آیا این دستگاه نیاز به اپراتور حرفه‌ای دارد؟
خیر، کار با دستگاه ساده است. نرم‌افزار CypCut دارای رابط کاربری گرافیکی و تنظیمات خودکار مانند Auto Focus است که به اپراتور در استفاده آسان و دقیق کمک میکند.
سیستم ایمنی دستگاه شامل چه مواردی است؟
دستگاه دارای سنسورهای محدودکننده حرکت در دو انتهای محورها، هشدار افت فشار گاز، سیستم خنک‌کننده تابلو برق و طراحی باز و ایمن است که از تصادف و آسیب جلوگیری میکند.
سیستم خنک‌کننده دستگاه از چه نوعی است و چه کاربردی دارد؟
از چیلر صنعتی برند S&A برای حفظ دمای بهینه سورس، هد و سایر قطعات استفاده میشود. این سیستم از داغ‌شدن بیش از حد دستگاه در کارهای طولانی جلوگیری میکند و عمر مفید آن را افزایش میدهد.
آیا دستگاه نیاز به روغن‌کاری دستی دارد؟
خیر، دستگاه مجهز به سیستم روغن‌کاری خودکار است که بر اساس زمان یا مسافت حرکت، عملیات روان‌کاری را بهصورت خودکار انجام میدهد و نیاز به نگهداری دستی را کاهش میدهد.
مزیت استفاده از محور X آلومینیومی چیست؟
استفاده از محور X آلیاژی آلومینیومی یکپارچه، موجب سبکی، کاهش اینرسی، و افزایش دقت و شتاب حرکت میشود که مستقیماً بر کیفیت برش و سرعت عملیات تأثیر دارد.
چطور ضایعات حاصل از برش در این دستگاه جمع‌آوری میشوند؟
دستگاه دارای دو کشوی جمع‌آوری ضایعات (گاری) با قابلیت حرکت از دو طرف است که امکان تخلیه آسان ضایعات را بسته به موقعیت نصب فراهم میکند.
دستگاه برای چه صنایعی مناسب است؟
این دستگاه در صنایع مختلفی از جمله قطعه‌سازی خودرو، ساخت تجهیزات آشپزخانه، تابلو برق، صنعت هوافضا، تابلوسازی، سازه‌های فلزی و تبلیغات کاربرد دارد. طراحی صنعتی و ساختار باز آن برای کارگاه‌های کوچک تا خطوط تولید بزرگ ایده‌آل است.
