دستگاه برش لیزر فلز RT1530M

Laser Cutting Machine Metal RT1530M

ویژگی‌ها:

توان: 1500 وات 3000 وات
تکنولوژی لیزر: فایبر
سیستم عامل: cypcut
ابعاد کارگیر: 3000×1500 میلی‌متر 6000×1500 میلی‌متر

دستگاه برش لیزر فلز RT1530M برای برش فلزاتی مانند آلومینیوم، برنج، آهن و استیل در ضخامت‌های مختلف به کار می‌رود. این دستگاه صنعتی امروزه در صنایع برش فلزات زیادی مورد استقبال کاربران قرار گرفته است.

مدل دستگاه:

RT1530M

تجهیزات جانبی:

گارانتی:

1 سال

دستگاه برش لیزر فلز RT1530M  یکی از انواع دستگاه برش لیزر فلزات است که با استفاده از  سورس لیزر قدرتمند می‌تواند نسبت به سایر روش‌های دیگر مانند پلاسما، واترجت و ... برش‌های صاف با کیفیت، دقت، ظرافت و سرعت بسیار بالا ایجاد نماید.

این دستگاه با بهره گیری از تکنولوژی فایبر لیزر و همچنین توانایی کارکرد 24 ساعت در شبانه‌روز، امکان برش فلزات آهن و استیل، آلومینیوم و برنج را دارد؛ یعنی بدون کوچک‌ترین آسیب به دستگاه، در چندین شیفت کاری متوالی می‌توان آن را روشن نگه داشت.برای ساخت و طراحی بدنه دستگاه لیزر از محاسبات دقیق و مهندسی استفاده شده است که بارگذاری و تخلیه‌ی ورق‌ها به درستی صورت گیرد؛ همچنین طراحی ارتفاع پایین صفحه کارگیر استاندارد و ارگونومیک است تا با قرارگیری دستگاه با هر شکلی، برش به‌راحتی انجام شود.پایه‌های موجود در زیر دستگاه موجب قرارگیری دقیق متریال در محل موردنظر و همچنین انتقال وزن میز و قطعه کار به زمین بدون آسیب به ساختار دستگاه می‌شود.داکت زنجیروار متحرک و قفل‌دار در هد به‌منظور هدایت فیبر نوری لیزر و همچنین کابل‌های سنسورها و انکودرها، سیم‌های قدرت موتورها و شیر برقی‌ها به شکلی ساخته شده‌اند که علاوه بر کیفیت بسیار بالا، هیچ تداخل سیگنالی ایجاد نکرده و به‌زودی دچار استهلاک نخواهند شد.نکته قابل توجه در دستگاه برش لیزر فلز RT1530M، تنظیم سرعت برش با توجه به قابلیت‌های دستگاه و توان اشعه لیزر است؛ یعنی هرچه توان دستگاه بالاتر باشد، امکان افزایش سرعت برش نیز وجود دارد.صافی سطح متریال و عدم اکسید شدن آن، یکی پارامترهای مهم برش متریال فلزی است؛ برای این منظور می‌توان پارامترهای کنترلی مانند نوع گاز، فشار گاز، تنظیم توان اشعه لیزر و همچنین سرعت برش را با دقت و به درستی تنظیم کرد.صنعت طراحی داخلی و دکوراسیون، صنعت تجهیزات تناسب اندام، صنایع نظامی و دفاعی، صنعت لوازم‌خانگی، صنعت دریایی ساخت کابین آسانسور، صنعت قطعه‌سازی، صنعت نفت و گاز، صنعت آشپزخانه، صنعت ساختمان‌سازی، صنعت روشنایی، صنعت پزشکی، صنعت الکترونیک و ... از جمله صنایعی هستند که این دستگاه کاربرد دارد.

سرمایه‌گذاری با ۱ میلیارد تومان

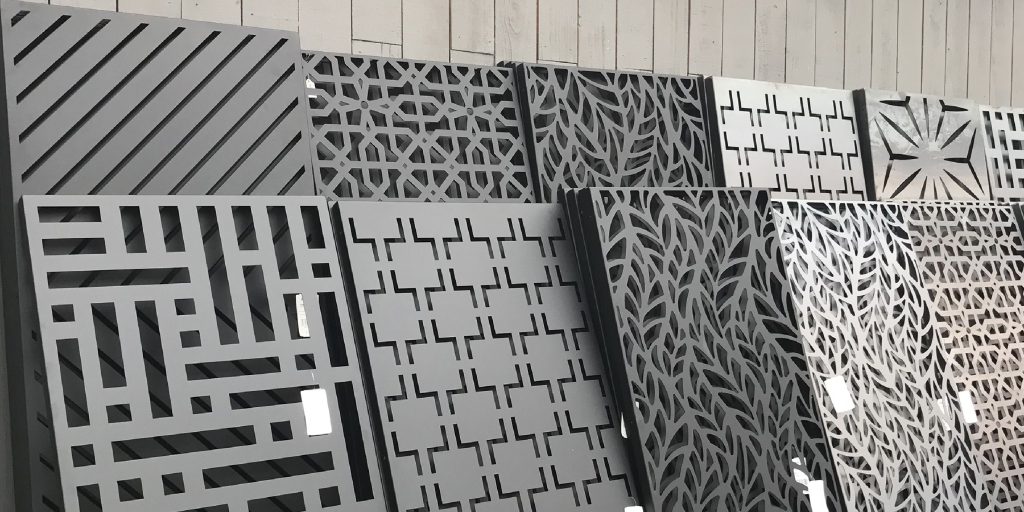

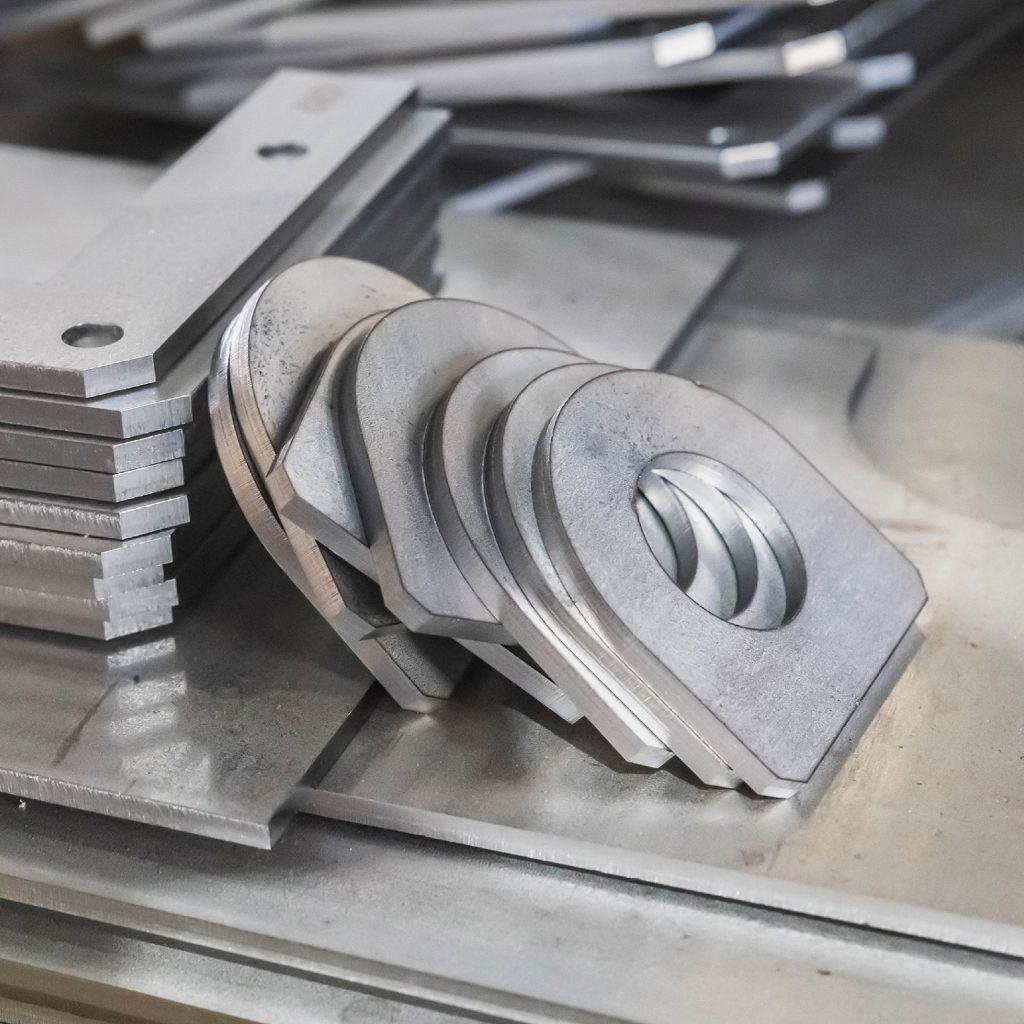

متریال‌های قابل برش

  متریال برشتوان (کیلووات)
11/523
ضخامت اسمی (میلی‌متر)
آهن10151820
استیل46810
آلومینیوم-234
برنج-123

نحوه ثبت سفارش

برای ثبت سفارش محصولات روتک می‌توانید از طریق سایت، تماس با تیم فروش و واتس‌اپ اقدام نمایید.

نصب و راه‌اندازی

بعد از فروش دستگاه برش لیزر فلزات، همکاران واحد خدمات پس از فروش، جهت نصب، راه اندازی و آموزش دستگاه هماهنگی‌های لازم را انجام می‌دهند. در زمان تعیین شده، مسئول راه‌اندازی دستگاه از واحد فنی در محل شما حاضر می‌شود، نصب دستگاه را انجام داده و آموزش‌های نرم‌افزاری و سخت‌افزاری مورد نیاز برای کار با دستگاه را به شما ارائه می‌دهد.

قیمت دستگاه برش لیزر فلز RT1530M

برای اطلاع از جزییات و قیمت دستگاه برش لیزر  و همچنین مشاوره رایگان با کارشناسان فروش روتک می‌توانید با شماره 02148000090 تماس حاصل فرمایید.

اگر قصد خرید دستگاه برش لیزر فلز RT1530M​ را دارید، روی مقاله زیر کلیک کنید: و ... .

مزایای دستگاه برش لیزر فلز RT1530M

بدنه‌ی یکپارچه‌ی دستگاه، از پروفیل‌های جوشکاری شده با ضخامت و قطر بالا استفاده‌شده است که در خط تولید به‌صورت سفارشی ساخته می‌شوند؛ با توجه به نتیجه فرایند تولید بدنه، تحویل سریع و کارایی بالا ایجاد شده و بعد از جوشکاری و ساخت بدنه، ماشین‌کاری و کف‌تراشی صورت می‌گیرد.

دستگاه برش لیزر فلز RT1530M دارای سیستم روغن‌کاری هوشمند و اتوماتیکی است که میزان روغن‌کاری بر حسب زمان و پیمایش محورهای حرکتی را محاسبه می‌کند؛ این کار موجب روغن‌کاری دائم قطعات با روغن جدید و جلوگیری از خشکی محورهای پرسرعت و ریل در دو طرف خواهد شد.

استفاده از استانداردهای ریخته‌گری سبب ایجاد محور بدون حفره، با مقاومت بالا و وزن بسیار سبک و همچنین مقاوم در برابر خوردگی و زنگ‌زدگی می‌شود؛ در ادامه این روند، سرعت و دقت محور حرکتی دستگاه نیز افزایش می‌یابد.

طراحی دستگاه طبق عملکرد پویا، ثابت و بهینه‌سازی ساختار دستگاه و اتصالات میز کار با بدنه انجام شده است؛ قرارگیری مستقیم تیغه‌های روی میز کار، موجب جلوگیری از حرکت و لرزش متریال روی آن می‌شود.

بدنه‌ دستگاه با پروفیل‌های جوشکاری در کوره تنش‌گیری قرار می‌گیرد تا موجب کاهش فشار نقطه‌ای و اعوجاج در بدنه شده و همچنین استحکام مقاطع جوشکاری شده، افزایش قابلیت اطمینان ساختار دستگاه برش لیزر فلز RT1530M و پاسخگوی مشتری در مدت‌زمان طولانی را شامل شود.

در دستگاه برش لیزر فلز RT1530M از چرخ‌دنده‌ها، ریل‌ها، درایورها، موتورها و محورهای دنده‌شانه‌ای با برندهای درجه 1 دنیا استفاده شده است؛ همچنین محل قرارگیری محورهای دنده‌شانه‌ای روی بدنه دستگاه، 5 بار ماشین‌کاری شده تا به دقت قابل قبولی برسد.

طراحی جدید فلاپ هد لیزر سبب تمیزکردن گردوخاک، مشاهده‌ پرتو دات پوینتر و خنک‌سازی آن، اجتناب از درجه حرارت طولانی‌مدت و محافظت از بخش‌های داخلی هد شده است.

ارتفاع میز دستگاه تا حدودی کاهش یافته‌است تا بارگذاری و تخلیه‌ی قطعه کار از جلو، عقب و اطراف آسان شود.

استفاده از محور یکپارچه آلومینیومی آلیاژی، شتاب و سرعت بسیار زیادی ایجاد می‌کند که می‌توان برش‌های با کیفیتی با آن انجام داد.

تیغه‌هایی از جنس گالوانیزه در دستگاه استفاده شده است که در اثر حرارت دچار زنگ‌زدگی نمی‌شوند؛ در نتیجه جداسازی پلیسه برش و نظافت آن به راحتی انجام می‌شود.

کامپیوتر و مانیتور صنعتی دستگاه همراه با ویندوز اورجینال موجب از بین‌بردن خطاهای سیستمی احتمالی می‌شود.

استفاده از فلاپ‌های منحنی و زیبا که علاوه بر حفاظت از اجزا و قطعات دستگاه برش لیزر فلز RT1530M، ارگونومی سیستم را به شکل استاندارد جهانی افزایش داده است.

طراحی تیغه‌های میز کار به شکلی است که علاوه بر اتصال مستحکم قطعه کار با میز، احتمال ایجاد آسیب و همچنین خط و خش را کاهش می‌دهد؛ به همین دلیل دستگاه برش لیزر فلز RT1530M برای برش کارهای ظریف و دقیق مانند استیل به کار می‌رود

طراحی سیستم کنترل و مانیتور چرخشی موجب حفظ امنیت اپراتور در برابر جابه‌جایی متریال هنگام برش خواهد شد؛ همچنین کلیدهای فرمان در کنار مانیتور و ایجاد محل فیکس کیبورد و موس، کاربری دستگاه برش لیزر فلز RT1530M را آسان کرده است.

گیربکس‌های آلمانی موجود در دستگاه علاوه بر نسبت‌های تبدیل کاملا بهینه، حالت‌های شتابی و ترمزی را با دقت بسیار معقولی ارائه می‌دهند.

به‌کارگیری سروو موتورهای یاسکاوا (YASKAWA) با توان‌های 850w در دو طرف محور Y، موجب دقت، سرعت و شتاب فوق‌العاده‌ای بدون هیچ تنشی در برش‌های دقیق می‌شود.

پرتوی قرمز محل دقیق برش و حک را نشان داده و موجب جلوگیری از اتلاف متریال خواهد شد.

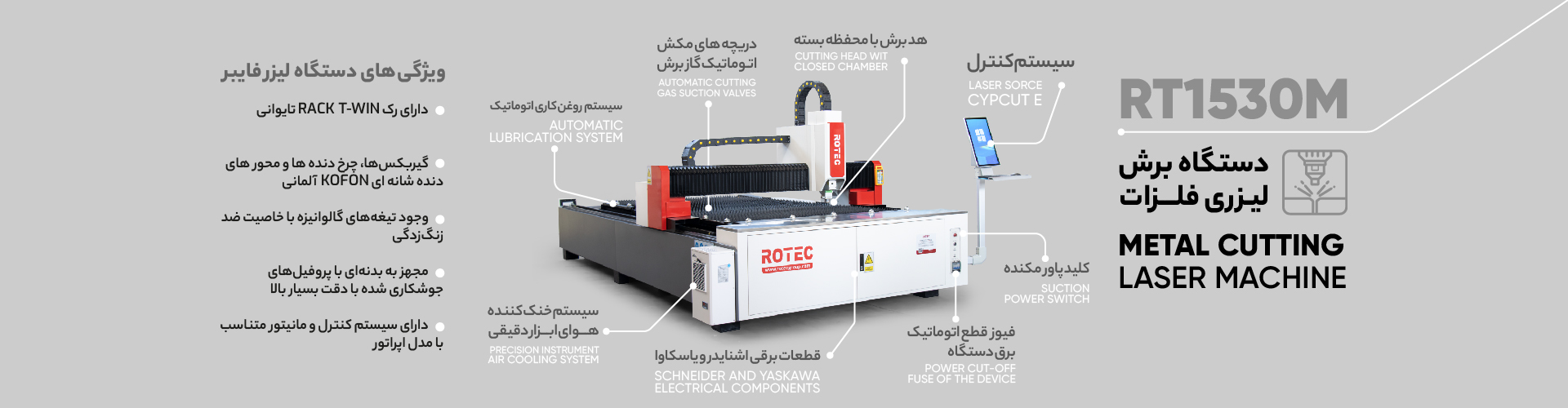

ویژگی‌های دستگاه برش لیزر فلز RT1530M

قابلیت قرار دادن تیغه‌های میز کار به صورت ثابت

دارای سنسورهای انتقالی در هر طرف از محورها

مجهز به سیستم خنک کننده تجهیزات تابلو برق (هوای ابزار دقیق)

محور X آلومینیوم با بال اسکرو نصب شده

دارای طراحی صنعتی بسیار قدرتمند بدنه با دقت بالا

محور Z با قابیلت حرکت پایین و بالا به اندازه 10 سانتی‌متر

دارای سروو موتورهای یاسکاوا اورجینال ژاپن با توان‌های 850 وات در دو طرف محور  Y

مجهز به طراحی جدید فلاپ هد

به‌کارگیری چرخ‌دنده‌ها و گیربکس‌های KOFON آلمانی

دارای میز کار جلویی از جنس استیل مقاوم و زیبا

دارای سیستم حرکتی دنده‌شانه‌ای مورب برند تایوانی T-WIN

مجهز به پروفیل‌های فولادی با ضخامت و قطر بالا در بدنه

اتصال مستحکم قطعه کار با میز

دارای رک RACK T-WIN تایوانی

وجود تیغه‌های گالوانیزه با خاصیت ضد زنگ‌زدگی

مجهز به پمپ روغن اتوماتیک و سیستم روغن‌کاری اتوماتیک بر حسب کیلومتر حرکتی یا زمان کارکرد

دارای هد با ویژگی  AUTO FOCUS & LIVE FOCUS

مجهز به کامپیوتر و مانیتور صنعتی با ویندوز اورجینال

مچهز به غلطک های کروی در طول و عرض دستگا برای قرار گیری راحت ورق روی میز کار

دارای میز کار 3 بخشی با 6 گاری برای جمع آوری ضایعات با قابلیت حرکت به دو طرف با توجه به موقعیت نصب دستگاه

مجهز به بدنه‌ای با پروفیل‌های جوشکاری شده با دقت بسیار بالا

استفاده از فلاپ‌های منحنی برای حفاظت از دستگاه برش لیزر فلز RT1530M

دارای سیستم کنترل با 4 درجه آزادی و مانیتور با امکان چرخش 270 درجه متناسب با مدل اپراتور

محور یکپارچه آلومینیومی آلیاژی برای محور  X

دارای دریچه‌های مکش اتوماتیک و پنوماتیک در هر بخش از دستگاه جهت جلوگیری کامل از پخش گاز حاصل از برش کاری

قابلیت ثابت کردن تیغه‌های میزکار

rotec
نوع متریالحکاکیبرش
آهن
استیل
آلومینیوم
برنج

محصولات مرتبط

مشخصات فنی

مدل

RT1530M

سایز میز کار

1500.3000/1500.6000mm

توان لیزر

1.5/3kw

حداکثر سرعت برش

22m/min

شتاب لیزر

0.4g

X/Y دقت قرارگیری دستگاه در موقعیت

±0.05mm

X/Y دقت تکرار دستگاه

±0.02mm

طول موج لیزر

±0.02mm

قطر پرتو

0.1mm

برق مصرفی

20a

گازهای مکمل

Nitrogen, oxygen, air

ولتاژ

380v/50hz

ساعت کاری

24hours

سورس

MAX/RAYCUS

هد

RAYTOOLS BM110 Switzerland

نرم افزار

CYPCUT 2000E

ابعاد دستگاه

450x250mm

چیلر

S&A
