آشنایی و بررسی دلایل و راه‌حل‌های خرابی کمپرسور چیلر لیزری

خرابی کمپرسور چیلر لیزری | در صنعت برش لیزری، چیلر آب نقش بسیار مهمی در خنک کردن تیوب لیزر و تجهیزات مرتبط ایفا می‌کند. اگر این چیلر دچار مشکل شود، می‌تواند باعث خرابی و توقف عملکرد دستگاه برش لیزری شود.

از جمله مهم‌ترین قطعات چیلر آب، کمپرسور است که وظیفه فشرده‌سازی و گردش مبرد را بر عهده دارد. خرابی این کمپرسور می‌تواند به دلایل مختلفی رخ دهد که شناسایی و رفع آن‌ها ضروری است.

در این مطلب از شرکت روتک، به بررسی دلایل و راه‌حل‌های کمپرسور چیلر لیزری خواهیم پرداخت. این موضوع به متخصصان و تکنسین‌های تعمیر و نگهداری دستگاه‌های برش لیزری کمک خواهد کرد تا بتوانند با شناسایی علل خرابی و اتخاذ راهکارهای مناسب، از توقف ناگهانی دستگاه جلوگیری کنند.

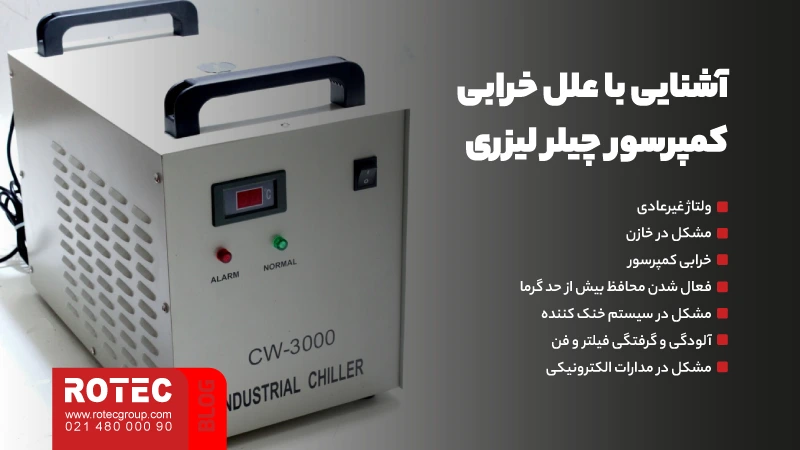

آشنایی با علل خرابی کمپرسور چیلر لیزری

خرابی کمپرسور چیلر لیزری: ولتاژ غیرعادی

کمپرسور چیلر (Chiller) به دلیل ولتاژ غیر عادی نمی‌تواند به طور معمول راه اندازی شود.

خرابی کمپرسور چیلر لیزری: مشکل در خازن

مقدار خازن راه‌اندازی کمپرسور طبیعی نیست و باید مقدار آن را با خازن معمولی مقایسه و اندازه‌گیری کرد.

خرابی کمپرسور چیلر لیزری: خرابی کمپرسور

کمپرسور خراب است و به طور معمول نمی‌توان آن را راه‌اندازی کرد.

خرابی کمپرسور چیلر لیزری: فعال شدن محافظ بیش از حد گرما

دستگاه محافظ بیش از حد گرما را فعال می‌کند که نشان دهنده گرمای بیش از حد کمپرسور است.

خرابی کمپرسور چیلر لیزری: مشکل در سیستم خنک‌ کننده

باید کمپرسور خنک شود و سپس راه‌ اندازی شود.

خرابی کمپرسور چیلر لیزری: آلودگی و گرفتگی فیلتر و فن

فیلتر و فن باید به طور مرتب تمیز شوند.

خرابی کمپرسور چیلر لیزری: مشکل در مدارات الکترونیکی

مدارات الکترونیکی معیوب هستند و نمی‌توانند کنترل معمول راه‌اندازی و توقف کمپرسور را انجام دهند.

بیشتر بدانید: تنظیمات چیلر دستگاه لیزر

مشکلات احتمالی کمپرسور چیلر لیزری

مشکلات احتمالی چیلر دستگاه لیزری و روش‌های رفع آن به شرح زیر است:

آلارم بیش از حد نور هشدار کمپرسور

علت: اتلاف گرمای ضعیف دستگاه باعث افزایش دمای کندانسور و فشار متراکم آن می‌شود.

راه حل: نصب چیلر آب در مکانی با تهویه هوای مناسب تا شدت گرما کاهش یابد. (آموز کامل راهنمای نصب چیلر لیزر را در این مقاله بخوانید.)

نشان دهنده غیرطبیعی درجه فشار چیلر آب (فشار سنج):فشار بیش از 0.2 مگاپاسکال نشان دهنده کثیف بودن پره‌های کندانسور است.

راه حل: تمیز کردن پره‌های کندانسور با گاز فشار بالا.

فشار کمتر از 0.2 مگاپاسکال نشان دهنده نشت فلورین یا کثیفی لوله‌های گاز است.

راه حل: تمیز کردن لوله‌های گاز.

قدرت قطعه خنک کننده پایین است:

علت: وجود میکروارگانیسم‌ها در مخزن آب چیلر باعث کاهش توان تبادل گرما و سرما می‌شود.

راه حل: تمیز کردن مرتب مخزن آب و تعویض آب هر ماه.

مشکلات آب چیلر دستگاه برش لیزری

بیشتر بدانید: چیلر دستگاه لیزر چیست

راه‌حل‌های حل مشکلات چیلرهای لیزری چیست؟

خنک نشدن آب چیلر

• فشار بالای کمپرسور چیلر

اگر کنترل پنل چیلر آلارم بیش از حد بار (overload) را نشان دهد، ممکن است فشار کمپرسور بیش از حد بالا باشد.

این می‌تواند به دلایلی مانند خرابی فن، مسدود شدن شیر برقی یا کثیفی کندانسور باشد.

راه حل آن تمیز کردن کندانسور و بررسی قطعات است.

• نشتی در سیستم فلورین چیلر

اگر فشار کمتر از 0.2 MPA باشد، نشتی در سیستم فلورین دستگاه وجود دارد.

برای رفع آن باید نشتی را پیدا و تعمیر کرد، سپس فلورین را تخلیه و دوباره تزریق کرد. (نکات کلیدی برای تعمیر چیلر لیزر)

• اضافه بار جریان کمپرسور

اگر آلارم اضافه بار کمپرسور نمایش داده شود، ممکن است جریان کمپرسور بیش از حد باشد.

این می‌تواند به دلیل کمبود فاز کمپرسور یا دمای محیط بالا باشد.

باید محیط کار را بهبود داد و مقاومت فازها را بررسی کرد.

• مشکل در قطعات الکتریکی

اگر کنترل پنل هشداری نشان ندهد؛ اما کمپرسور کار نکند، باید بررسی کرد که آیا خروجی قطعات الکتریکی کنتاکتور AC نرمال است یا خیر.

همچنین ممکن است اندازه شیر انبساط بسیار کوچک باشد که باید تنظیم شود.

بیشتر بخوانید: روش‌های جلوگیری از یخ زدن آب چیلر در زمستان

مشکل عملکرد خنک کننده چیلر آب بدون نمایشگر

براساس متن، مشکل عملکرد خنک کننده چیلر آب بدون نمایشگر (کنترل پنل چیلر هشدار را نشان نمی‌دهد) به دو صورت رخ می‌دهد:

1. اگر کمپرسور بدون نمایشگر کار می کند:

مقدار فشار کار کمپرسور را بررسی کنید: هنگامی که کمپرسور در حال کار است، میزان فشار بالا و فشار کم به تعادل نزدیک می‌شود. فن دستگاه، هوای سرد یا کمی گرم را تولید می‌کند. این می‌تواند به عنوان شکسته شدن کارت شیر برقی یا کمپرسور ارزیابی شود.

پیشنهاد عیب یابی: اندازه قطر شیر انبساط بیش از حد کوچک است، شیر انبساط کثیف شده است، یا مسیر آن مسدود شده است. همچنین، سطح اواپراتور تنظیم داخل مخزن آب کثیف شده است که راندمان تبدیل گرما و سرما را کاهش می‌دهد. برای رفع این مشکلات، هر چند هفته دستگاه را تمیز کنید. عیب یابی دستگاه برش لیزر

2. اگر کمپرسور بدون نمایشگر کار نمی کند:

مقدار خروجی تمام قطعات الکتریکی کنتاکتور AC کمپرسور را بررسی کنید: به عنوان مثال، قطعات الکتریکی ۷HP کنتاکتور AC کمپرسور، در قسمت خروجی رله میانی شماره یک، لبه باز (open point) دارند.

پیشنهاد عیب یابی: اگر خروجی غیر طبیعی دارد، می‌توان ارزیابی کرد که قطعه الکتریکی خراب است. پس از چند ثانیه نمایش هشدار، عملکرد دستگاه به طور خودکار تنظیم می‌شود. این خطا به دلیل اندازه قطر شیر انبساط بسیار کوچک است یا خرابی شیر انبساط.

راه حل: شیر انبساط را در حداکثر موقعیت تنظیم کنید و بررسی کنید آیا این خطا رخ می‌دهد. در صورت رفع خطا، مقدار فشار را بررسی کنید و ببینید عملکرد دستگاه طبیعی است. اگر فشار خیلی زیاد بود، شیر انبساط را در درجه پایین تنظیم کنید. اگر در هنگام تنظیم شیر انبساط پاسخی مشاهده نشود، به این معنی است که شیر انبساط خراب است.

مطالعه مقاله: روش های رفع مشکلات آب چیلر دستگاه برش لیزری

هشدار دمای بیش از مقدار مشخص شده

1. دمای آب در مخزن متناقض با دمای نمایش داده شده

ابتدا باید بررسی کرد که آیا دمای آب در مخزن آب با دمای نمایش داده شده توسط کنترل کننده دما مطابقت دارد یا خیر.

اگر متناقض باشد، قطعه کنترل کننده یا پروب (probe) کنترل کننده دما خراب است و باید تعویض شود.

2. دمای آب بسیار بالا

اگر دمای آب با دمای مشخص شده توسط کنترل کننده مطابقت دارد، باید بررسی کرد که دمای آب بسیار بالا است.

آلارم دمای بسیار بالا بر اساس نخستین روش عیب یابی، علت آن خنک نشدن قطعه چیلر است.

برای رفع این مشکل باید به صورت دستی و گام به گام کنترل بررسی شود.

3. دمای آب بسیار پایین

در شرایط هشدار دمای بسیار کم، باید بررسی شود که آیا اتصالات سیستم خنک کننده قطع نشده باشد.

اگر قطعی اتصال وجود دارد، به این معنی است که هیچ ارتباطی وجود ندارد.

4. دمای محیط خارج از محدوده مجاز

دمای پیش فرض برای آب مخزن ۴ تا ۳۵ درجه سانتی گراد است.

اگر دمای محیط کمتر از ۴ درجه یا بیشتر از ۳۵ درجه باشد، آلارم دمای بیش از مقدار مشخص شده به هشدار درمی‌آید.

در مجموع، هشدار دمای بیش از مقدار مشخص شده می‌تواند به دلیل مشکل در سنسور دما، دمای بسیار بالا یا بسیار پایین آب، و همچنین دمای محیط خارج از محدوده مجاز باشد. در هر حالت باید علت را به طور دقیق بررسی و رفع کرد.

آلارم میزان سطح آب

آلارم میزان سطح آب یک هشدار برای کمبود آب در مخزن است. ابتدا باید میزان آب را بررسی و در صورت نیاز مخزن را پر کرد. اگر مشکل همچنان ادامه داشت، باید قطعات مربوطه مانند شناور سطح آب و سوئیچ سطح آب را بررسی و در صورت نیاز تعویض کرد.

• بررسی میزان آب مخزن

زمانی که آلارم سطح آب هشدار می‌دهد، ابتدا باید بررسی کرد آیا مقدار آب مخزن از میزان مشخص شده بیشتر است یا خیر. در صورت کم بودن مقدار آب، باید مخزن آب را پر کرد.

• بررسی قطعه شناور سطح آب

اگر مقدار آب بیشتر است، باید بررسی کرد که “قطعه شناور سطح آب” گیر کرده است یا خیر. در این صورت باید چند بار آن را تکان داد.

• خرابی سوئیچ سطح آب یا قطعه کنترل کننده

اگر آلارم همچنان ادامه داشت، به این معنی است که سوئیچ سطح آب خراب است یا قطعه کنترل کننده خراب است.

عدم نمایش وضعیت در کنترل پنل چیلر

براساس متن، اگر کنترل پنل چیلر هیچ وضعیتی را نشان نمی‌دهد، ابتدا باید نشانگر کارکرد رله توالی فاز (phase sequence relay) را بررسی کرد:

1. بررسی اتصال الکتریکی سه فاز

اگر فقط یک چراغ روشن باشد، به این معنی است که اتصال الکتریکی سه فاز به صورت معکوس عمل می‌کند.

در این صورت باید دو فاز را در منبع تغذیه جایگزین یا تغییر داد.

2. بررسی لبه باز (open point) رله توالی فاز

اگر دو چراغ روشن است؛ اما کنترل کننده هنوز کار نمی‌کند، باید بررسی کرد که آیا لبه باز (open point) توالی فاز، برق دارد یا خیر.

اگر برق وجود نداشته باشد، توالی فاز خراب است و باید جایگزین شود.

3. بررسی منبع تغذیه کنترل کننده

اگر در قسمت لبه باز (open point) توالی فاز، برق وجود داشت، باید بررسی کرد که منبع تغذیه کنترل کننده نیروی برق دارد یا خیر.

اگر کنترل کننده برق نداشت و کار نمی‌کرد، به این معنی است که کنترل کننده خراب است.

4. بررسی سیم برق توالی فاز

اگر در قسمت لبه باز (open point) توالی فاز، برق وجود ندارد، باید بررسی کرد که آیا سیم برق توالی فاز خراب است یا خیر.

اگر مشکلی وجود دارد، سیم برق را تعویض کنید.

معرفی بهترین دستگاه

چیلر مدل CW5000

چیلر CW5000 یک گزینه توصیه شده برای خنک کردن تیوب لیزر در دستگاه‌های برش لیزری است. این چیلر با ویژگی‌هایی مانند عمر طولانی، کنترل هوشمند دما و هشدارهای ایمنی، خنک کردن و محافظت مناسبی از تیوب لیزر را تضمین می‌کند. از ویژگی‌های این دستگاه می‌توان به موارد زیر اشاره کرد:

• عمر طولانی و قابلیت کارکرد در مدت زمان طولانی (کاربرد چیلر چیست)
• کاربری آسان
• کنترل هوشمند و هماهنگ دمای آب با محیط
• دارای هشدارهای مختلف
• ولتاژ: 220 ولت
• فرکانس: 60 هرتز
• توان کمپرسور: 0.37 کیلووات
• توان پمپ: 0.03 کیلووات
• ظرفیت تانک: 6 لیتر
• ابعاد دستگاه: 582947 سانتی‌متر
• ابعاد بسته‌بندی: 704358 سانتی‌متر

چیلر مدل CW5200

چیلر CW 5200 یک چیلر با عمر طولانی، کاربری آسان و کنترل دمای هوشمند است که برای دستگاه‌های با توان بیشتر طراحی شده است.از ویژگی‌های این دستگاه می‌توان به موارد زیر اشاره داشت:

• کاربری آسان: کاربری آن آسان است.
• کنترل دمای هوشمند: دارای کنترل دمای هوشمند است.
• دارای هشداردهنده‌های متفاوت: دارای هشداردهنده‌های مختلف است.
• ولتاژ: 220 ولت
• فرکانس: 60 هرتز
• توان کمپرسور: 0.67 کیلووات
• توان خنک کنندگی: توان خنک کنندگی بالاتر نسبت به مدل CW5000 دارد.
• توان پمپ: 0.03 کیلووات
• ظرفیت تانک: 6 لیتر
• دارای حلقه کاری: دارای حلقه کاری است.
• هوشمند در تشخیص دمای محیطی: هوشمند در تشخیص دمای محیطی است.
• ابعاد دستگاه: 582947 سانتی متر
• ابعاد بسته بندی: 704358 سانتی متر

جمع بندی موضوع دلایل و راه‌حل‌های خرابی کمپرسور چیلر لیزری

خرابی کمپرسور چیلر لیزری | عوامل اصلی خرابی کمپرسور چیلر شامل افزایش بیش از حد فشار، کاهش بیش از حد فشار، اضافه بار جریان و مشکلات مکانیکی داخلی است. رفع این مشکلات با تنظیم محیط نصب چیلر، تمیز کردن قطعات، تعمیر نشتی‌ها و در نهایت تعویض کمپرسور در صورت نیاز امکان‌پذیر است.

در این مطلب از شرکت روتک، به بررسی معرفی موضوع دلایل و راه‌حل‌های خرابی کمپرسور چیلر لیزری پرداختیم.

شما می‌توانید با دریافت مشاوره از کارشناسان مجرب ما، مناسب‌ترین دستگاه را تهیه کنید. برای کسب اطلاعات بیشتر درباره خرید و آشنایی با دستگاه‌های مختلف به سایت روتک سر بزنید یا با ما تماس حاصل کنید.
