برای تنظیم سایز دستگاه فایبر مارکینگ ابتدا دستگاه را روشن کرده و وارد برنامه EZCAD می‌شویم. (آموزش نصب نرم افزار ezcad)

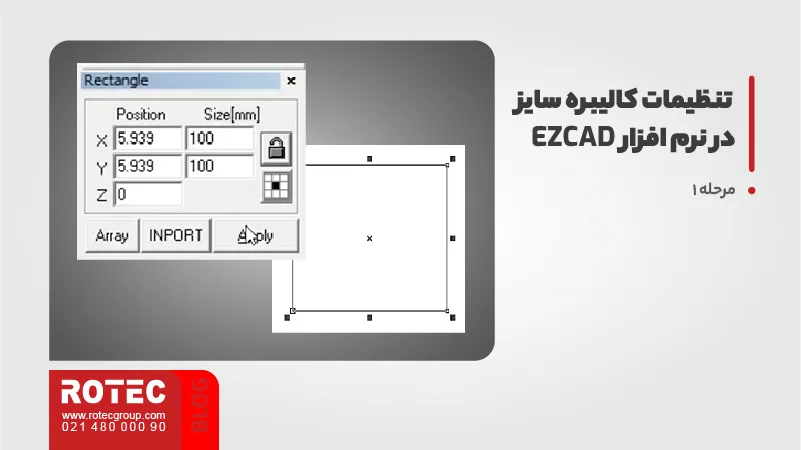

مرحله 1: تنظیمات کالیبره سایز در نرم افزار ezcad
یک مربع به اندازه ۱۰۰ میلی‌متر ترسیم می‌کنیم و قطعه‌ای را برای تست بر روی دستگاه قرار می‌دهیم. با انتخاب پروفایل متناسب، قطعه را حکاکی می‌کنیم.

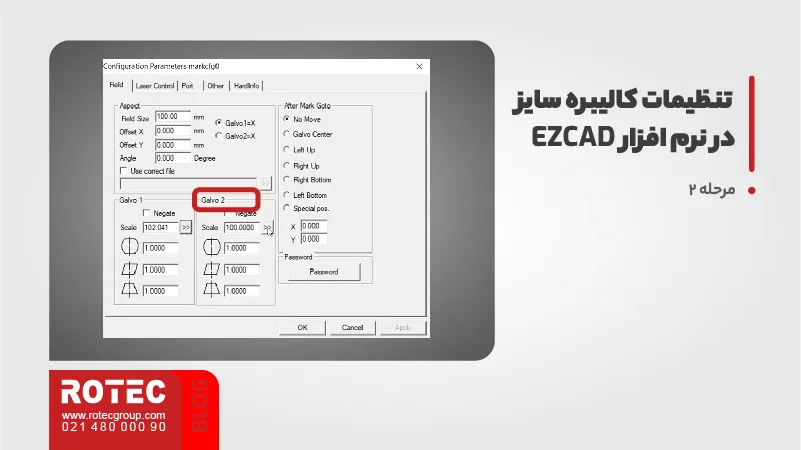

مرحله 2: تنظیمات کالیبره سایز در نرم افزار ezcad
با استفاده از ابزار اندازه‌گیری مناسب و دقیق، عرض و ارتفاع طرح حکاکی شده را اندازه می‌گیریم. در صورتی که بین ابعاد طرح کشیده شده و طرح حک‌شده اختلافی وجود داشته باشد باید در داخل نرم‌افزار در قسمت پایین دکمه Param را بزنیم. در این صفحه تنظیمات Galvo1 مربوط به راستای محور ارتفاع و یا جهت بالا و پایین طرح است. تنظیمات Galvo2نیز مربوط به راستای محور عرض و یا جهت چپ و راست طرح است.

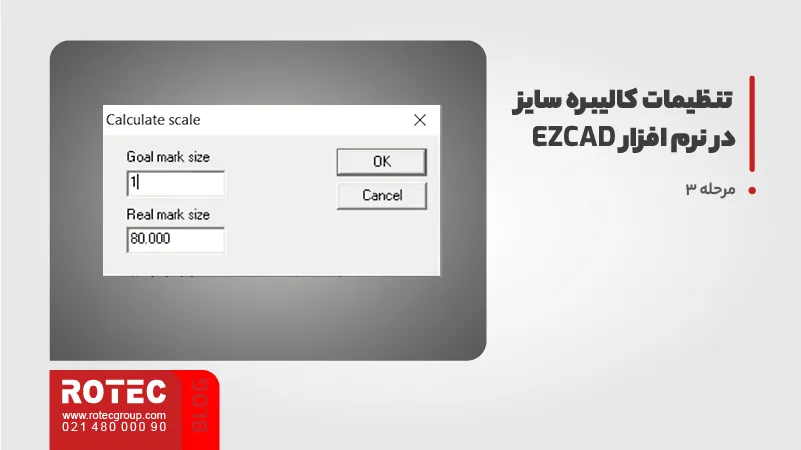

مرحله 3: تنظیمات کالیبره سایز در نرم افزار ezcad
با توجه به اینکه اختلاف ابعاد در راستای کدام محور است وارد بخش Scale در همان محور می‌شویم. در پنجره بازشده مقدار Goal Mark Size اندازه طرح واردشده در برنامه و Real Mark Size مقدار اندازه‌گیری شده طرح پس از حکاکی است. بعد از واردکردن این مقادیر در ezcad دکمه OK را می‌زنیم تا برنامه به صورت خودکار ابعاد خود را اصلاح کند. دوباره تست را انجام می‌دهیم و این مراحل را تا رسیدن به نتیجه دقیق تکرار می‌کنیم.
