برای اتصال شبکه دستگاه برش لیزر غیر فلزات ابتدا دستگاه را روشن می‌کنیم و کابل اتصال دستگاه را از طریق USB به سیستم متصل می‌کنیم.
اتصال شبکه در نرم افزار rdwork: مرحله اول

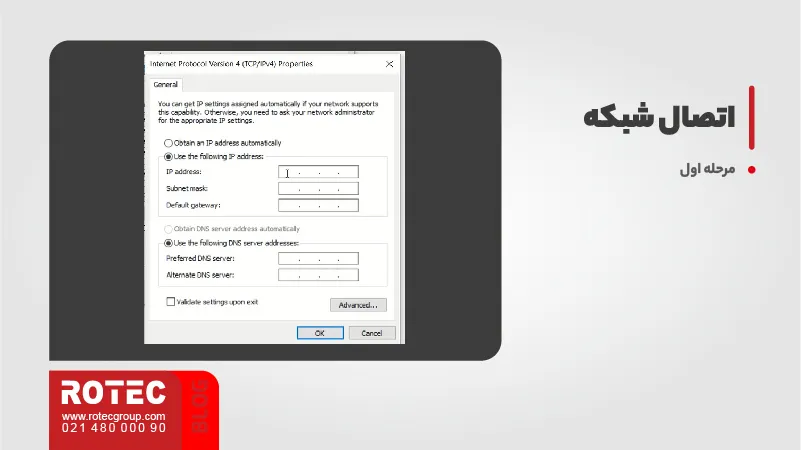

برای تنظیم IP باید وارد بخش Control Panel کامپیوتر بشوید و سپس Network & Sharing Center را انتخاب کنید. از منوی سمت چپ گزینه Change Adapter Settings را انتخاب کنید. پس از بازشدن پنجره جدید، Ethernet را بازکنید و دکمه Properties را بزنید. در پنجره بازشده و در منوی وسط بر روی Internet Protocol Version 4 یا همان IPV4 دوبار کلیک کنید. تیک Use the following IP address را بگذارید و به صورت دستی تنظیمات زیر را وارد کنید:
IP Address: 192.168.1.101
سپس بر روی OK کلیک کنید و پیغام هشدار را OK کنید. سپس تمام پنجره‌ها را OK کنید و برنامه RDWORKS را بازکنید.
اتصال شبکه در نرم افزار rdwork: مرحله دوم
در سمت راست برنامه بخشی به نام Device وجود دارد که دکمه Setting در آن قرار دارد. با فشردن دکمه Setting، در پنجره جدید دکمه Add را بزنید. در بخش وب مطابق IP تنظیم‌شده بر روی دستگاه عددها را وارد کنید. توجه کنید که IP بورداصلی از طریق پنل در بخش گزینه منو و گزینه IP Config قابل تنظیم است. همچنین IP تنظیم‌شده پنل و نرم‌افزار RDWORKS باید یکسان باشد و با سیستم در یک شبکه قرار داشته باشد. در دستگاه برش لیزری شرکت روتک به علت تنظیم بودن IP، بورد اصلی بر روی آدرس 192.168.1.100 تنظیم‌شده است. پس از واردکردن این مقادیر دکمه Test را می‌زنیم. بعد از تایید اتصال، دستگاه به شبکه متصل شده است.
