دستگاههای لیزر برش و حکاکی غیرفلزات برای تولید پرتو لیزر از تیوب استفاده میکنند.

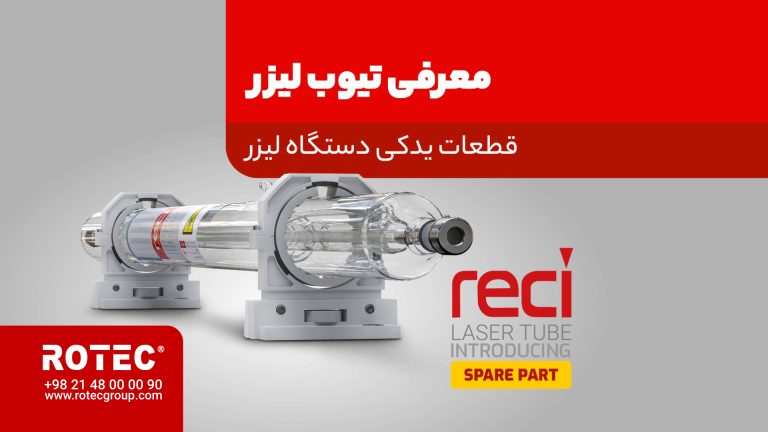

تیوب لیزر یکی از مهمترین قطعات یدکی دستگاه لیزر CO2 است که معمولا در قسمت انتهایی دستگاه قرار میگیرد؛ این قطعه دارای دو نوع RF (فلزی) و شیشهای است که در ایران فقط مدل شیشهای آن در بازار موجود است.
شرکت رسی، تولید کننده معتبرترین برندهای تیوب لیزر در دنیا است؛ شرکت روتک تنها نماینده رسمی این کمپانی در ایران است که تیوبهای لیزر رادر توانهای مختلف ارائه میدهد.

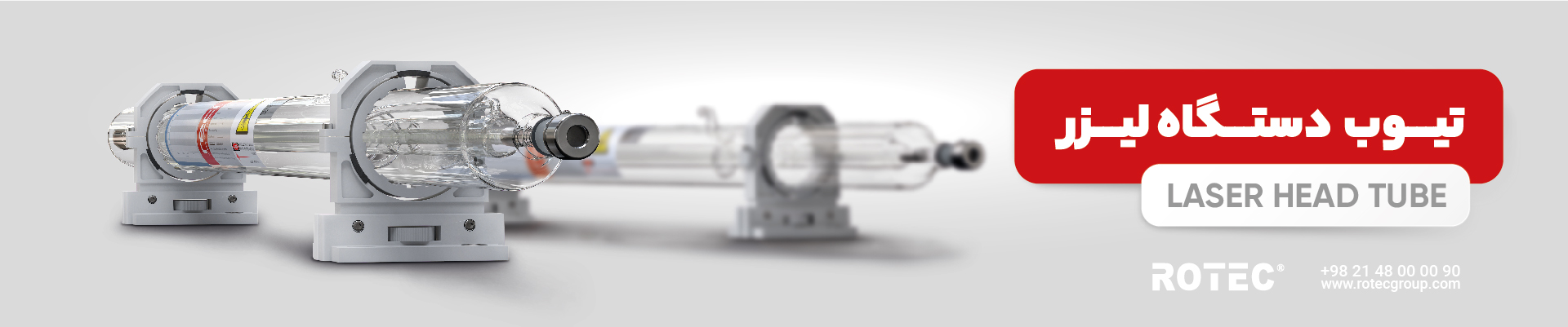

تیوب لیزردستگاه برش لیزری یک استوانه از جنس شیشهی مهر و موم شده است که عموما با گاز دی اکسید کربن پر میشود. جنس شیشه این لامپها لیزر پیرکس است که میتواند دمای بالایی را تحمل کند.
از طریق لوله داخلی این استوانه ولتاژ بالایی به جریان درآمده و با ذرات گاز واکنش میدهد؛ این واکنش موجب افزایش انرژی آنها شده و پرتو لیزر تولید خواهد شد.
با توجه به عمر محدود تیوب به دلیل اتمام گاز دی اکسید کربن، تیوب به عنوان قطعات مصرفی دستگاه لیزر محسوب میشود.
دقت داشته باشید که تیوبها جنس بسیار شکنندهای دارند و باید در هنگام کار با دستگاه، دمای اتاق را طوری تنظیم کرد که به تیوب آسیب نرسد.
لایههای تیوب لیزر:
لایه داخلی یا اول، محیط بستهای است که از گاز پر شده و در ابتدا و انتهای این محیط بسته آینه قرار دارد؛ درصد انعکاس این آینهها کمی پایین تر بوده و پشت آن یک عدد لنز برای متمرکز کردن نور لیزر وجود دارد اما آینه انتهای تیوب ۱۰۰ درصد است.
لایه بعدی از آب پر شده است که لایه اول را در بر دارد و این آب جهت خنک کاری لایه داخلی است؛ آب بعد از خارج شدن از چیلر از انتهای تیوب وارد شده و از سر تیوب خارج میشود.
در نهایت لایه سوم نیز دربرگیرنده کل تیوب لیزر است.
انواع تیوب دستگاه برش لیزر
انواع تیوب براساس جنس
تیوبهای دستگاه برش لیزر بر اساس جنس به دو دسته اصلی تقسیم میشوند:
تیوبهای شیشهای (CO2)
تیوبهای فلزی (RF)
این دو نوع تیوب هرکدام مزایا و معایب خاص خود را دارند که بسته به نیاز کاربر میتوانند انتخاب شوند:
ویژگی
تیوب شیشهای
تیوب فلزی
قیمت
هزینه خرید و تعویض کمتر
هزینه بالاتر، اما اقتصادیتر در بلندمدت
طول عمر
۱ تا ۳ سال
۵ تا ۱۲ سال
عملکرد و دقت
مناسب برای متریال نرم، دقت کمتر
دقت بالا، مناسب برای متریال فلزی و پروژههای پیچیده
سیستم خنککننده
نیاز به سیستم خنککننده آب
معمولاً با سیستم خنککننده هوایی کار میکند، سادهتر و کمهزینهتر
کیفیت برش
مناسب برای برش متریال نرم، کیفیت پایینتر
برشهای دقیقتر و باکیفیتتر در متریال سخت
مناسب برای پروژههای
پروژههای عمومی و غیر فلزی
کاربردهای صنعتی و برش فلزات
دوام
شکننده و حساس به آسیب
مقاومتر و کمتر دچار آسیب
هزینههای نگهداری
ممکن است هزینههای اضافی به دلیل سیستم خنککننده آب ایجاد کند
هزینههای نگهداری کمتر
تیوبهای شیشهای (CO2)
تیوبهای شیشهای که به عنوان تیوبهای CO2 نیز شناخته میشوند، یکی از گزینههای محبوب در صنعت لیزر هستند. این تیوبها به دلیل هزینه کمتر و جذابیت بیشتر در میان کاربران مورد توجه قرار گرفتهاند. لیزری که توسط این تیوبها تولید میشود، ناشی از برانگیخته شدن گازها با استفاده از جریان مستقیم است. این فرایند نه تنها به تولید پرتوهای باکیفیت مناسب برای برش لیزری کمک میکند، بلکه به کاربران اجازه میدهد تا از این لیزرها در پروژههای مختلف خود بهرهبرداری کنند.
کیفیت پرتوهای تولید شده توسط تیوبهای شیشهای به اندازهای است که میتواند پاسخگوی نیازهای بسیاری از کاربران باشد. این تیوبها معمولا در کاربردهایی مانند حکاکی و برش متریال مختلف استفاده میشوند و به دلیل هزینه پایینتر، گزینهای مناسب برای کارگاههای کوچک و کارآفرینان تازهکار به شمار میروند.
تیوبهای فلزی (RF)
در مقابل، تیوبهای فلزی یا RF (فرکانس رادیویی) گزینهای گرانتر اما با طول عمر بیشتر هستند. این تیوبها به دلیل طراحی خاص خود، نیازی به خنککننده جداگانه ندارند و از طریق هوا به راحتی خنک میشوند. این ویژگی باعث میشود که استفاده از این تیوبها در محیطهای صنعتی و کارگاهی به مراتب آسانتر باشد.
تیوبهای فلزی از فرکانسهای رادیویی برای برانگیختن گازها استفاده میکنند که این امر به تولید لیزرهایی باکیفیت بالاتر و قابلیت برش ظریفتر نسبت به تیوبهای شیشهای منجر میشود. این ویژگیها باعث میشود که تیوبهای فلزی به گزینهای مناسب برای کاربرانی تبدیل شوند که به دنبال دقت و کیفیت بالا در برش و حکاکی هستند.
انواع تیوب بر اساس توان
تیوب لیزر 100 تا 150 وات
تیوب لیزر با توان 100 تا 150 وات، یکی از گزینههای ایدهآل برای کاربردهای صنعتی و تجاری است. این تیوبها به دلیل قدرت بالای خود، قابلیت انجام برشها و حکاکیهای دقیق و عمیق را فراهم میآورند. توان بالای این تیوبها به کاربر این امکان را میدهد که از آنها در صنایع مختلفی مانند تولید مبلمان، ساخت جواهرات، تبلیغات، و حتی در صنعت خودروسازی استفاده کند.
این تیوبها به دلیل توان بالاتر، میتوانند مواد مختلفی مانند چوب، پلکسیگلاس، فلزات نازک و حتی برخی از مواد سختتر را با کیفیت بالا برش دهند. علاوه بر این، سرعت برش و دقت این تیوبها باعث افزایش بهرهوری در خطوط تولید میشود. به همین دلیل، تیوبهای 100 تا 150 وات به عنوان یک انتخاب مناسب برای کارگاهها و کارخانههایی که نیاز به تولید انبوه و با کیفیت دارند، شناخته میشوند.
تیوب لیزر 80 تا 100 وات
تیوب لیزر با توان 80 تا 100 وات، گزینهای مناسب برای کارهای با دقت متوسط و صنایع خاص است. این تیوبها به ویژه برای کارگاههای کوچک و متوسط که نیاز به برش و حکاکی با کیفیت دارند، طراحی شدهاند. توان این تیوبها به اندازهای است که میتوانند برشهای دقیق و تمیز بر روی مواد مختلفی مانند چرم، چوب، پلکسی و کاغذ انجام دهند.
استفاده از تیوبهای 80 تا 100 وات در صنایع تبلیغاتی، ساخت محصولات هنری و طراحیهای داخلی بسیار رایج است. این تیوبها به کاربران این امکان را میدهند که با هزینهای معقول، به نتایج قابل قبولی دست یابند. همچنین، این تیوبها معمولاً دارای طول عمر مناسبی هستند و با نگهداری صحیح، میتوانند سالها به خوبی کار کنند.
چطور سلامت تیوب لیزر را تشخیص دهیم؟
با استفاده از ریموت کنترلهای IR، مقداری نور روی تیوب گرفته شود؛ اگر نور بنفش مشاهده کردید، تیوب سالم بوده و بعد از آن باید ترازبندی آینه، لنز و غیره را بررسی کرد.
روی ناحیهی سر تیوب سری T حالت کدری وجود دارد؛ ممکن است این تصور پیش بیاید که تیوب سوخته اما اینطور نیست؛ این ظاهر کاملا عادی بوده و نشانهی سوختگی نیست.
چطور تیوب لیزر را تمیز کنیم؟
اپراتور دستگاه با رعایت اصول و دقت بالا میتواند آینه تیوب لیزر را تمیز کند.
نکته مهم: در صورت وجود هرگونه غبار یا آلودگی در سطح آینه تیوب لیزر، دستگاه را نباید روشن کرد.
سطح آینه / لنز تیوب لیزر را با یک دستگاه دمنده هوا تمیز کنید.
الکل خالص را روی سطح آینه تیوب لیزر اسپری کنید.
بعد از تبخیر شدن کامل الکل، دستگاه را روشن کنید.
بدنهی تیوب هم باید تمیز باشد در غیر این صورت موجب انحراف پرتو و کاهش بازدهی تیوب خواهد شد.
برای تمیز کردن سطح تیوب میتوانید با یک دستمال و اسپری شیشه پاککن این کار را انجام دهید اما این اسپری را به لنز نزنید!
نصب تیوب لیزر
توجه داشته باشید که ورودی آب باید حتما رو به پایین قرار بگیرد و خروجی آب رو به بالا قرار بگیرد؛ چون اگر اینطور نباشد حباب هوا تشکیل خواهد شد و از قسمتی که حباب تشکیل شده گرما تخلیه نمیشود و باعث شکستگی میشود.
هر کدام از پایههای تیوب باید از دو سر تیوب 30 سانتیمتر فاصله داشته باشند.
معرفی شرکت رسی و نمایندگی رسمی رسی در ایران
برندهای RECI ،EFR و Yongli تولیدکنندههای بزرگ چینی تیوب لیزر هستند؛ شرکت روتک نماینده انحصاری برند RECI در ایران است.
کارخانه رسی، یک شرکت دانشبنیان است که در زمینه تحقیق، توسعه و تولید محصولات لیزر فعالیت میکند.
محصولات تولیدی این شرکت شامل لیزرهای فایبر، فوق سریع ultrafast، دایود، YAG و CO2 است.
رسی در طی سالها فعالیت در تولید تیوبهای شیشهای co2، سریهای مختلفی از جمله W ،Z ،S،W (سری جدید) و T را روانه بازار کرد؛ تغییرات طراحی و تکنولوژی در هر سری از این تیوبها نسبت به سری قبلی، کاملاً مشهود است.
روتک با واردات مستقیم از این شرکت به عنوان نماینده اصلی رسی در ایران فعالیت میکند.
چرا تیوب لیزر رسی؟
تیوب لیزر در شرکتهای مختلفی ساخته میشود ولی یکی از بهترین برندهای آن، تیوب لیزر رسی است. هم اکنون نسل جدید این تیوبها به بازار عرضه شده است و دارندگان دستگاه برش لیزری میتوانند برای خرید آن اقدام نمایند.
تیوب رسی با توجه به سابقه مطلوب و کیفیت به نسبت بالاتر از سایر رقبا توانسته بخش عظیمی از بازار را به خود اختصاص دهد.
کارخانه رسی در ساخت تیوبهای خود از تکنولوژی روز دنیا استفاده کرده و معایب و نقاط ضعف سریهای قبلی در سری جدید برطرف شده است.
کیفیت خوب به همراه قیمتی مناسب، باعث برتری تیوبهای رسی نسبت به تولیدات رقبا شده است.
تاریخچه سریهای تیوب شرکت رسی
در سالهای 2011 تا 2013 کارخانه reci سری تیوب لیزر W خود را به بازار عرضه میکرد که میتوان این سری را جزو تولیدات موفق تیوب دستگاه لیزر کمپانی reci دانست؛ چرا که توانسته بود تا حد بسیار زیادی رضایت مصرف کنندههای این تیوبها را در مقایسه با سایر کارخانههای تولید کنندههای تیوبهای لیزر فراهم کند.
در سال 2013 این کمپانی تیوب لیزر reci سری Z را روانه بازار کرد که تفاوت محسوسی با سری W نداشت و این تیوب نیز توانست روند موفقیتهای کمپانی reci را فراهم آورد؛ اما بزرگترین مشکلی که متوجه این سری تیوبهای دستگاه لیزر بود، نحوه اتصال ابتدا و انتهای تیوب به قسمت شیشهای تیوب لیزر بود چرا که لنز دستگاه لیزر و آینه دستگاه لیزر توسط پیچ های آلن محکم شده بود و در اثر جابجایی از محل خود جا به جا شده و موجب از بین رفتن همراستایی دو آینه و در نتیجه خروجی پرتو افت شدیدی خواهد کرد.
اوایل سال 2015 بود که reci با تبلیغات گسترده تیوب لیزر رسی T سری s را به بازار عرضه کرد. سری s تیوب لیزر رسی با مدلهای پیشین خود تفاوت بسیار زیادی در اتصال ابتدا و انتها تیوب به بدنه شیشهای داشت که کمپانی reci با بهره گیری از آخرین تکنولوژی اتصال فلز به شیشهای که ساخت کشور آلمان بود توانست مشکلات پیشین تیوبهای لیزر را مرتفع کند و موجب شد که مشکل خروجی گاز لیزر از محل اتصال لنز و آینه که در مدلهای قدیمی با چسب متصل شده بودند و همچنین جا به جایی لنز و آینه دو سر تیوب لیزر را برطرف کند.
اما میتوان گفت با وجود تمام این تمایزها نتوانست محصول موفق در بازار باشد و کمی موجبات عدم رضایت مشتریان و کند شدن سیر صعودی این کمپانی بزرگ را فراهم آورد. از این رو به جهت اینکه تکنولوژی برای اولین بار توسط reci مورد آزمایش قرار می گرفت و نواقصی را به همراه داشت رسی در ماه May سال 2016 آخرین سری تیوب لیزر reci را با نام W به بازار معرفی می کرد. تا بتوانند نواقصی را که در تیوب لیزر رسی S وجود داشت برطرف کند.
تیوب لیزر رسی
برند رسی با توجه به فورمول گازی که استفاده میکنند و عمر تیوبها در رده شرکتهای با کیفیت قرار دارد.
سری T سری اقتصادی تیوب لیزرهای رسی است. تیوب لیزر سری T قطر 62 میلیمتر دارد و در مقایسه با این سری تیوب سری W هست که قطر بیشتری دارد. قطر این تیوب 82 میلیمتر است.
سری T توان پایینتری از تیوب W ندارد و هر دو تیوب با یک کیفیت کار میکنند. تنها تفاوت آنها در طول عمر تیوب است. و دلیلش هم به خاطر حجم بیشتر گازی است که تیوب W در خود جای میدهد چون قطر بیشتری دارد و این که هر چه گاز درون تیوب بیشتر باشد دیرتر یونیزه میشود و کارایی خود را از دست میدهد.
شرکت رسی در ژانویه ۲۰۱۵ سری جدید تیوب لیزرهای سری S را بعد از تحقیقات و آزمایشهای گسترده و جدی، روانه بازار کرد. این سومین سری بهبود کیفیت تیوب لیزر شیشهای رسی است و در طی ۱۰ سال توسعه، تیوب لیزر CO2 هم اکنون به سومین نسل خود توسعه یافته است.
اولین نسل تیوب لیزر، میله فلزی را مستقیما به تیوب شیشهای متصل میکرد و برای خنک کردن آینه خروجی از آب استفاده میشد. از آن جا که در این نوع فرآیند نمیتوانست زاویه آینهها را با نصب کردن تغییر داد، بنابراین ثبات حالت خروجی قابل تضمین نبود. همچنین به دلیل این که سیستم سرد کننده آب باعث تفاوت دما از آینه تا لبههای آن میشد؛ بعد از مدتی آینههای لیزر تغییر حالت پیدا میکردند، قدرت خروجی کم میشد و باعث نشت هوا از لوله میشد.
در نسل دوم تیوب لیزر رسی بعضی از این مشکلات حل شد. در این نسل، دو سر فلز پیچ قابل تنظیمی نصب شد تا توسط آن دقت تنظیم بالا رود و در نهایت محصول از کیفیت بالاتری برخوردار شد. قدرت لیزر نیز به مراتب بهتر شد و حتی قابل قیاس با نسل اول هم نبود. ولی باز هم مشکلاتی وجود داشت که در نسل سوم سعی بر آن شد که تا حد زیادی آنها نیز بر طرف شود.
سری جدید این تیوبها به خاطر کیفیت بالا، مسلما بازار خوبی را جذب خوهد کرد و بی شک زمانی که شما برای خرید تیوب دستگاه لیزر خود بخواهید اقدام کنید، از بهترین گزینهها برای انتخاب شما تیوبهای لیزر رسی سری S خواهد بود.
رسی در طی سالهای فعالیت خود در تولید تیوبهای شیشهای co2، مدلهای مختلفی را روانه بازار کرد که تغییر طراحی و تکنولوژی در هر سری نسبت به سری قبلی در تولیدات این کارخانه مشهود است.
ساختار انواع مختلف تیوب رسی
سری W (قدیمی)
در اولین سری تیوبهای رسی، میلۀ فلزی مستقیماً به محفظۀ شیشهای متصل است و برای خنککردن آینه خروجی از آب استفاده میشود.
در سری قدیمی W تیوب لیزر رسی، زاویۀ آینهها پس از نصب قابل تنظیم نبودند؛ بنابراین پرتو خروجی از تیوب، ثبات خروجی قابل تضمینی نخواهد داشت.
از طرفی سیستم سردکننده آب، باعث ایجاد دمای متفاوتی از مرکز آینه تا لبههای آن میشود؛ این اتفاق باعث تغییر حالت آینههای لیزر، کاهش توان خروجی و نشت گاز از لوله خواهد شد.
این سری تیوب لیزر به مدت 2 سال با توانهای 60، 80، 120 و 150 وات تولید شد.
به دلیل وجود این نواقص، سری W جای خود را به سری Z داد.
سری Z
این کمپانی در سال 2013 تا 2016 به مدت سه سال، سری Z نسل دوم تیوبها را روانۀ بازار کرد که توانست در میان مشتریان رسی محبوبیت فراوانی کسب کند.
در دو سر فلز تیوب سری Z، پیچ قابل تنظیمی نصب میشود تا دقت کارکرد افزایش یابد و در نهایت پرتو خروجی از کیفیت بالاتری برخوردار شود.
از طرفی قدرت پرتو خروجی نیز با استفاده از این تیوبها به مراتب بهتر شد و حتی قابل قیاس با نسل اول نیز نبود.
سری Z کیفیت بهتری را نسبت به سری قبلی خود داشت و مقبولیت بیشتری را بین مصرف کنندگان بدست آورد ولی موردی که باعث شد رسی از تولید آن دست بکشد، خرابی و برگشتی زیاد این نوع تیوب بود که شاید دلیل اصلی آن نوع آینه ها و نحوهی فیکس شدن آنها بود.
بزرگترین مشکل این مدل از تیوبها، نحوۀ اتصال ابتدا و انتهای تیوب به محفظۀ شیشهای است؛ چرا که لنز دستگاه لیزر و آینه دستگاه لیزر توسط پیچهای آلن محکم شدهاست و در اثر جابهجایی از محل خود حرکت میکند و موجب از بین رفتن همراستایی دو آینه میشود. در نتیجۀ این اتفاق، خروجی پرتو افت شدیدی پیدا خواهد کرد.
برای حل این مشکل، رسی شروع به تولید سری S کرد.
سری S
اوایل سال 2015 برای رفع مشکلات موجود در سری Z، سری جدید تیوب رسی با نام S روانۀ بازار شد.
در این سری، طراحی تیوبها از حالت سر پیچی به حالت سر جوشی تغییر یافت که این مسئله سبب شد مشکلات حاصل از تغییر جهت آینههای داخل تیوب به حداقل برسد.
برای اتصال فلز به محفظۀ شیشهای، بهجای پیچهای تنظیم دو سر فلز از قطعات فلزی گرانقیمت استفاده شده است؛ این قطعات آلمانی، ساخت دستگاههای CNC هستند و باعث ثبات و قدرت تیوبهای لیزر سری S شده است.
در نتیجۀ این اتفاق، مشکل خروجی گاز لیزر از محل اتصال لنز و آینه (با چسب)، جابهجایی لنز و آینه دو سر تیوب نیز برطرف شده است.
با این وجود، کارخانه رسی باز هم دست به تغییر تیوبها زد و سری جدیدتری را مجدداً با نام W ارائه داد.
با مسائل پیش آمده برای تیوبهای سری Z کارخانه سری جدیدی را با نام S روانه بازار کرد در این سری از تیوبها طراحی نسبت به نمونههای قبلی به طور کل تغییر یافت و از حالت سر پیچی به حالت سر جوشی تغییر یافت که این مساله سبب شد مشکلات حاصل از تغییر جهت آینههای داخل تیوب به حداقل برسد . با این وجود کارخانه رسی باز هم دست به تغییر زد و سری جدیدتری را روانه بازار کرد.
سری W (جدید)
در سال 2016، سری جدیدی از تیوب لیزر reci، با نام W در توانهای مختلف 80، 100 و 130 به بازار عرضه شد تا نواقصی موجود در تیوب لیزر رسی S برطرف شود.
سری جدید W با ظاهری مشابه سری S، کیفیتی بالاتر و خرابی کمتری نسبت به محصولات سایر رقبا تولید شدهاست. همچنین تغییراتی در جنس آینهها، نوع کاتالیست و لایۀ داخلی تیوب این سری ایجاد شدهاست.
سری جدید تیوبهای رسی مجددا با نام W وارد بازار شد. این تیوب ظاهری مشابه با تیوب سری S دارد ولی در این سری جنس آینههای استفاده شده متفاوت است و نوع کاتالیست نیز تغییر یافته است دیگر مورد مشهود در سری W در طراحی تیوب است که لایه داخلی آن تغییر یافته است. سری W رسی نسبت به سایر رقبا کیفیتی به جد بالاتر و خرابی کمتری را دارد. و از این جهت مقبولیت مناسبی در بازار پیدا کرده است.
سری T
کارخانه رسی، تیوب سری T را در سال 2016 بعد از تحقیقات طولانی و تستهای فراوان ارائه داد.
این شرکت بار دیگر محصولات خود را آپدیت کرد و نسل جدید تیوب های شیشه ای co2 را در مدلهای مختلف T4 ،T2 و T6 ارائه کرد؛ این سری از تیوبهای رسی به دلیل قیمت مناسب، مورد استقبال فراوانی قرار گرفت.
برای مشاهدهی ویژگیهای محصولات سری T روی لینکهای مرتبط زیر کلیک کنید:
مهمترین مزیت تیوبهای رسی، پرتوهای خروجی با کیفیت هستند؛ در واقع گاز داخل تیوب و جنس لنزهای به کار رفته عالی در این سری، باعث ایجاد پرتوهایی با قطرهای بسیار کم میشود.
پرتوهای خروجی در حالت TEM00 در تیوب به وجود میآیند. در این حالت، پرتوها دارای کمترین عرض و کوچکترین انشعاب هستند که بدون هیچ مانعی با شدت از تیوب خارج میشوند.
پرتوهای خروجی در حرکت رفتوبرگشت داخل محفظۀ شیشهای، بیش از 95% دارای انرژی هستند؛ در نتیجه، پرتوهای خارج شده باعث افزایش توان خواهند شد. این اتفاق نقاط بسیار ریزی برای حکاکی روی محصولات مختلف ایجاد میکند که کیفیت حکاکی را تا حد زیادی نسبت به سایر سریهای تیوب افزایش میدهد.
لامپ دستگاه لیزر و آشنایی با آن
لامپ دستگاه لیزر همان تیوب لیزر موجود درون دستگاهها است که به عنوان اصطلاحی نادرست در بین مشتریان استفاده میشود.
دستورالعملهای تیوب لیزر
برای نصب، نگهداری و استفاده از انواع تیوب لیزر بایستی موارد زیر را رعایت کنید:
آموزش نصب تیوب دستگاه لیزر
منبع تغذیه P با واردکردن ولتاژ به داخل تیوب، باعث تحریک گاز موجود در داخل محفظۀ شیشهای میشود؛ در نتیجۀ این اتفاق پرتو لیزر تولید خواهد شد.
پاورهای سری P از قطب مثبت یا ورودی سر تیوب ولتاژ بالاتری را به تیوب وارد میکند که بالاتر از مقدار موردنیاز برای این سری است. عدم نصب تیوب مطابق با دستورالعملهای لازم، باعث عواقب نامطلوبی از جمله احتراق، خرابی لولۀ شیشهای و نشت آب میشود.
نکات مهمی که در روند خرید تیوب دستگاه برش لیزر باید به آن توجه شود!
انتخاب تیوب مناسب برای دستگاه برش لیزر از اهمیت ویژهای برخوردار است و بستگی به نوع متریال و نیاز خاص کاربر دارد. برای مثال، اگر کاربر قصد دارد از دستگاه برای برش متریال خاصی استفاده کند، باید تیوبی را انتخاب کند که توانایی برش آن متریال را داشته باشد.
تیوب لیزر مسئول ایجاد پرتو لیزر در دستگاههای برش و حکاکی لیزری است. رایجترین و ارزانترین روش برای تولید پرتو لیزر، استفاده از تیوب لیزر CO2 است که با یونیزه کردن ترکیبی از گازها با ولتاژ بالا، پرتو اولیه را ایجاد میکند. این پرتو توسط عدسی در نقطه برش متمرکز میشود.
تیوبهای لیزر CO2 نسبت به دیگر منابع لیزری ارزانتر و به عنوان قطعهای مصرفی با عمر 3000 تا 10000 ساعت طبقهبندی میشوند. مارکهای شناختهشده مانند RECI و EFR به خاطر کیفیت مناسبی که دارند، معروف هستند. خرید تیوب لیزر با کیفیت از ابتدا به افزایش عمر و بهرهوری آن کمک میکند.
آشنایی با نحوه تشخیص و خرید تیوب نیز بسیار مهم است، زیرا تیوبها به عنوان قطعات مصرفی شناخته میشوند و دارای طول عمر مشخصی هستند. به عنوان نمونه، یک تیوب 80 واتی معمولا عمر مفیدی معادل 9000 تا 10000 ساعت دارد. پس از پایان این دوره، تیوب نیاز به تعویض یا شارژ مجدد دارد. در ادامه به بررسی نکات مهم در هنگام خرید تیوب دستگاه برش لیزر خواهیم پرداخت:
هماهنگی با دستگاه:
تیوب باید با دستگاه برش لیزر شما همخوانی داشته باشد.
بررسی ظاهری تیوب:
بررسی فیزیکی تیوب لیزر مهم است زیرا برخی فروشندگان تیوبهای تعمیر شده را به جای نو میفروشند؛ بررسی فیزیکی تیوب به شناسایی تیوبهای تعمیر شده از تقلبی نیز کمک میکند. تغییر رنگ شیشه و کدری اطراف الکترودها نشانه استفاده زیاد از تیوب است.
تشخیص توان واقعی تیوب:
توان واقعی تیوب ممکن است کمتر از مقدار اعلام شده باشد. اندازه فیزیکی تیوب میتواند نشاندهنده توان واقعی آن باشد. به عنوان مثال، طول تیوب 50 وات باید حدود 100 سانتیمتر باشد. تیوبها در توانهای مختلف (20 تا 150 وات) موجودند. انتخاب توان مناسب بستگی به نوع و ضخامت متریالی دارد که میخواهید برش دهید.
انتخاب فروشنده معتبر:
خرید از فروشندگان معتبر و برندهای باکیفیت توصیه میشود. برخی فروشندگان ضمانت برای تست تیوب ارائه میدهند.
بررسی تاریخ تولید:
تاریخ تولید تیوب باید نزدیک به تاریخ فعلی باشد و بیشتر از 4 یا 5 ماه نباشد.
تمیز کردن لنز و آینهها:
کثیفی آینهها و لنزها میتواند 9 تا 13 درصد از قدرت لیزر را کاهش دهد. نظافت منظم برای حفظ کارایی تیوب ضروری است.
تنظیم جریان تیوب:
جریان مصرفی تیوب باید طبق توصیه سازنده تنظیم شود. معمولا این مقدار نباید بیشتر از 28 میلیآمپر باشد.
کنترل مداوم توان تیوب:
تمام تیوبها عمر مفید محدودی دارند و خروجی قدرت آنها به تدریج کاهش مییابد؛ بدین ترتیب برای بررسی منظم توان خروجی تیوب، استفاده از دستگاه تست توان ضروری است تا زمان تعویض آن مشخص شود.
برند تیوب:
برندهای معتبر مانند RECI و EFR از کیفیت خوبی برخوردارند. بیشتر تیوبها ساخت چین هستند.
تاریخ تولید:
تاریخ تولید تیوب مهم است؛ اگر بیش از 3 ماه گذشته باشد، احتمال معیوب بودن آن وجود دارد.
نو بودن تیوب:
تیوبهای نو باید شفاف باشند. تیوبهای شارژ شده معمولا کدر و دودی هستند.
فروشنده مطمئن:
از فروشندگان معتبر خرید کنید تا از کیفیت و اصالت تیوب اطمینان حاصل کنید. نحوه نگهداری تیوبها نیز اهمیت دارد.
نوع کارخانه سازنده و توان تیوب:
انتخاب برندهای معتبر مانند تیوبهای رسی (Reci) برای اطمینان از کیفیت کارکرد ضروری است. تیوبها در دو نوع فلزی و شیشهای موجودند که نوع فلزی ماندگاری بیشتری دارد و برای متریالهای سخت مناسبتر است.
قدرت تیوب لیزر:
قدرت تیوب ارتباط مستقیمی با توان برش و حکاکی دارد. انتخاب توان مناسب (مانند 80 وات برای کاغذ و 130 وات برای پلکسی) بر اساس نوع متریال ضروری است.
حتما به این نکته توجه داشته باشید که، در خرید تیوبهای لیزر ممکن است فروشنده تیوبی با قدرت بالاتر از آنچه که واقعا هست، به شما بفروشد. برای مثال، تیوب 80 وات ممکن است در عمل 70 وات باشد. اندازه فیزیکی تیوب میتواند نشانهای از قدرت واقعی آن باشد؛ مثلا اگر تیوب 50 وات طولی معادل 80 سانتیمتر داشته باشد، احتمالا قدرت واقعی آن 40 وات است. این امر میتواند منجر به نیاز به افزایش جریان یا کاهش سرعت برش و حکاکی شود که به عمر تیوب آسیب میزند.
به طور کلی استانداردهای توان تیوب دستگاه برش لیزر به صورت زیر است:
توان تیوب
ابعاد تیوب (بر حسب میلیمتر )
40
55 * 800
50
55 * 1000
60
55 * 1200
80
80 * 1200
100
80 * 1400
مین برد:
به عنوان مغز دستگاه، تنظیمات سرعت و دقت را مدیریت میکند. بهترین مدل، مین برد RDC 6442 است که دارای قابلیتهای متنوعی است.
شماره سریال و برند تولیدکننده:
شرکتهای سازنده تیوب لیزر برای جلوگیری از تقلب، نام و شماره سریال خاصی را بر روی تیوب حک میکنند. آشنایی با این مشخصات به خریدار کمک میکند تا محصول اورجینال و اصل را تهیه کند.
با رعایت این نکات، میتوانید از تیوب لیزر خود بهره بیشتری ببرید و عمر آن را افزایش دهید.
نکات کلیدی درباره تیوب لیزر رسی محصولات روتک
تیوبهای لیزررسی به عنوان گزینهای اقتصادی و با کیفیت بالا در صنعت لیزر شناخته میشوند. این تیوبها به دلیل طراحی دقیق و استفاده از فناوریهای پیشرفته، عملکردی پایدار و مؤثر را ارائه میدهند.
دمای کاری و رطوبت محیط از عوامل کلیدی برای عملکرد بهینه این تیوبها به شمار میروند. حفظ شرایط محیطی مناسب میتواند به افزایش عمر مفید و کارایی تیوبهای لیزر کمک کند.
استفاده از فرکانسهای بالا در حکاکی میتواند به طور قابل توجهی سرعت و دقت کار را افزایش دهد، که این امر برای کاربرانی که به دنبال نتایج دقیق و سریع هستند، بسیار حائز اهمیت است.
این تیوبها به طور خاص برای دستگاههای برش لیزری طراحی شدهاند و به دلیل کیفیت ساخت و قیمت رقابتی، در بازار بسیار مورد توجه قرار گرفتهاند.
در نهایت، تیوبهای رسی با هدف افزایش کارایی در برش و حکاکی تولید شدهاند و به دلیل پایداری و کیفیت بالای خود، به عنوان یکی از برندهای معتبر در این صنعت شناخته میشوند. این اعتماد به کیفیت و خدمات ارائه شده توسط رسی، باعث شده است که این محصولات در بازار محبوبیت زیادی پیدا کنند.
شرایط عملیاتی
مواردی که باید برای خنککردن آب چیلر رعایت کرد:
از آب مقطر(2بار تقطیرشده) برای پرکردن چیلر استفاده کنید.
سرعت جریان آب را بین 2 الی 5 لیتر در دقیقه قرار دهید.
درجۀ آب چیلر را بین 10 الی 50 درجۀ سانتیگراد تنظیم کنید.
شرایط محیطی برای استفاده از تیوب عبارت است از:
دمای هوا بین 2 الی 40 درجۀ سانتیگراد باشد.
میزان رطوبت محیط بایستی 10 الی 60 درصد باشد
نکته: اگر از بخش خروجی سر تیوب به شکل استاندارد استفاده نشود، عمر مفید آن کاهش مییابد و به رنگ زرد یا بنفش روشن درمیآید.
هنگام ورود ولتاژ بالا به سر ورودی تیوب، بهمنظور جلوگیری از ورود گردوغبار بایستی پوشش پلاستیکی اطراف آن بسته شود.
کارایی
تیوب در حکاکی، عملکرد بسیار دقیقی دارد؛ زیرا تیوب گاز در حالت تحریکپذیری (پایینتر از حالت برانگیختگی) قرار گرفته و با توان پایدار و جریان 4 میلیآمپر میتواند توان پایین و بدون نوسانی ایجاد کند. در نتیجه دقت و کیفیت در حکاکی (بدون قسمتهای روشن یا تیرهتر) افزایش مییابد.
Preionization: حالتی که با واردشدن جریان الکتریسته ورودی از سر تیوب، باعث آزادشدن الکترون از لایۀ اول خواهد شد.
اقدامات احتیاطی (نکات بسیار مهم!!!!!)
1. اگر لنز خروجی تیوب کثیف شود، نباید آن را بدون داشتن اطلاعات قبلی تمیز کنید؛ این کار ممکن است به قدرت خروجی آسیب جدی وارد کند.
برای تمیزکردن لنز بایستی نکات زیر را رعایت کنید:
منبع تغذیه لیزر را خاموش کنید و با وزش باد غیرمستقیم، سطح لنز را تمیز کنید.
به هیچ عنوان با دست سعی نکنید فرآیند پاک سازی را انجام دهید زیرا به قطعه صدمه وارد میشود.
تمیز کردن با وزش باد غیرمستقیم برای شما امکانپذیر نبود، بایستی محافظ آینه خروجی را باز کنید و با استفاده از یک پارچۀ نخی و مقدار کمی الکل بالای 99 درصد لنز را پاک کنید.
به هیچ وجه برای پاککردن لنزها، از استون استفاده نکنید.
تیوب را تا خشک شدن کامل الکل روشن نکنید.
بهترین راه برای محافظت از لنز تیوب، جلوگیری از آلوده شدن آن است.
2. هنگام استفاده از صفحۀ آکریلیک برای تست لکۀ لنز، فاصلۀ بین پرتو خروجی و این صفحه باید حدود 30 میلیمتر باشد.
نکته: دقت داشته باشید که مقدار الکل مورد استفاده نباید آنقدر زیاد باشد که به لایۀ چسبی لنز برسد؛ اگر این اتفاق بیفتد، این لایه آسیب میبیند و باعث نشتی آب تیوب لیزر خواهد شد.
ایمنی
پرتو خروجی لیزر قابل دیدن نیست؛ بنابراین بایستی هنگام تنظیم تیوب، برای جلوگیری از آسیب چشمها از عینک محافظ استفاده کنید.
در مقابل ولتاژ بالای قطب ورودی نیز، باید مراقب شوک الکتریکی آن باشید.
شرایط نگهداری و حملونقل
در طول نگهداری و حملونقل، آب داخل محفظۀ شیشهای باید خالی شود؛ همچنین دهانه لولۀ خروجی باید با استفاده از کیسۀ پلاستیکی نفوذناپذیر پوشانده شود که از ورود گردوخاک جلوگیری کند. قبل از حملونقل تیوب باید با استفاده از روش صحیح، بستهبندی شود.
توجه داشته باشید که حداکثر هر شش ماه یک بار باید آب چیلر عوض شود و با آب مقطر جدید شارژ شود. البته اگر آب مقطر 100% نباشد بهتر است چون آب مقطر 100% خاصیت خورندگی دارد. آبهایی که برای باتری استفاده میشوند هم نباید برای چیلر استفاده شود.
نکته مهم در مورد بستهبندی: هنگام بستهبندی برای حملونقل تیوب، باید طول آن با استفاده از نوارچسب و اسفنج پوشانده شود. اسفنج مورداستفاده برای آینه خروجی 70 میلیمتر و برای بخش آینه خروجی باید 50 میلیمتر از انتهای تیوب جلوتر قرار گیرد.
اخطار
اگر عملیات مطرح شده طبق دستورالعملهای لازم انجام نشود، باعث مشکلات کیفی خواهد شد؛ در این صورت از گارانتی برخوردار نمیشود.
قیمت تیوب لیزر
برای اطلاع از قیمت انواع تیوبهای لیزر به صفحهی لوازم یدکی لیزر مراجعه کنید و یا با واحد فروش ۰۲۱۴۸۰۰۰۰۹۰ در تماس باشید.
به طور جد میتوان رسی را به عنوان بزرگترین تولید کننده تیوبهای شیشهای نام برد. رسی کارخانهای متمایز نسبت به سایر رقبا از لحاظ کیفیت ساخت و خدمات است که توانسته قسمت اعظم بازار را در دست بگیرد و اعتماد نسبی مشتریان را جلب کند.
نمونه محصولات
پرسشهای رایج
تیوب لیزر چیست و چه کاربردی دارد؟
تیوب لیزر یکی از مهمترین قطعات دستگاههای لیزر CO2 است که برای تولید پرتو لیزر استفاده میشود. این قطعه معمولاً در انتهای دستگاه قرار گرفته و با تحریک گاز دیاکسید کربن داخل آن، پرتو لیزر تولید میکند. تیوبهای لیزر در دستگاههای برش و حکاکی غیرفلزات کاربرد دارند.
تیوب لیزر از چه جنسی ساخته میشود و انواع آن چیست؟
تیوبهای لیزر معمولاً از جنس شیشهی مهر و موم شده ساخته میشوند و با گاز دیاکسید کربن پر میشوند. این تیوبها در دو نوع RF (فلزی) و شیشهای وجود دارند، اما در ایران فقط مدل شیشهای آن در بازار موجود است.
چگونه میتوان سلامت تیوب لیزر را بررسی کرد؟
با استفاده از ریموت کنترلهای IR، مقداری نور روی تیوب گرفته میشود. اگر نور بنفش مشاهده شود، تیوب سالم است. پس از آن باید ترازبندی آینه، لنز و سایر قطعات را بررسی کرد.
چگونه تیوب لیزر را تمیز کنیم؟
برای تمیز کردن تیوب لیزر، ابتدا باید سطح آینه یا لنز را با دستگاه دمنده هوا تمیز کرد. سپس الکل خالص روی سطح آینه اسپری شده و بعد از تبخیر کامل الکل، دستگاه را روشن کرد. بدنه تیوب نیز باید با دستمال و اسپری شیشهپاککن تمیز شود.
عمر تیوب لیزر چقدر است و چرا محدود است؟
عمر تیوب لیزر محدود است زیرا گاز دیاکسید کربن داخل آن به مرور زمان کاهش یافته و عملکرد تیوب مختل میشود. عمر مفید تیوبهای رسی معمولاً بیش از 8000 ساعت است.
شرکت رسی چه نقشی در تولید تیوبهای لیزر دارد؟
شرکت رسی یکی از معتبرترین تولیدکنندگان تیوبهای لیزر در جهان است که محصولات آن شامل تیوبهای شیشهای CO2 با سریهای مختلف مانند W، Z، S و T است. این شرکت از تکنولوژی روز دنیا برای تولید تیوبهای با کیفیت استفاده میکند.
تفاوت بین تیوبهای سری T و W شرکت رسی چیست؟
تیوبهای سری T قطر کمتری (62 میلیمتر) دارند و قیمت مناسبتری نسبت به سری W (با قطر 82 میلیمتر) دارند. هر دو سری از نظر کیفیت کارکرد مشابه هستند، اما عمر تیوبهای سری W به دلیل حجم بیشتر گاز داخل آن، طولانیتر است.
چرا تیوبهای رسی نسبت به سایر برندها برتر هستند؟
تیوبهای رسی به دلیل استفاده از تکنولوژی پیشرفته، کیفیت بالای مواد اولیه، طراحی بهبودیافته و رفع نواقص سریهای قبلی، از محبوبیت بالایی برخوردار هستند. همچنین قیمت مناسب و خدمات پس از فروش خوب، این برند را از رقبا متمایز کرده است.
نحوه نصب تیوب لیزر چگونه است؟
در نصب تیوب لیزر، ورودی آب باید رو به پایین و خروجی آب رو به بالا قرار بگیرد تا از تشکیل حباب هوا جلوگیری شود. همچنین هر کدام از پایههای تیوب باید از دو سر تیوب 30 سانتیمتر فاصله داشته باشند.
چه نکاتی را باید برای نگهداری تیوب لیزر رعایت کرد؟
برای نگهداری تیوب لیزر باید دمای اتاق را تنظیم کرد تا به تیوب آسیب نرسد. همچنین آب چیلر باید هر شش ماه یک بار تعویض شود و از آب مقطر با کیفیت مناسب استفاده شود. هنگام حمل و نقل نیز باید تیوب به درستی بستهبندی شود تا از شکستگی جلوگیری شود.
چگونه میتوان میزان آب چیلر را بررسی کرد؟
میزان آب چیلر را میتوان از طریق در پیچی روی مخزن یا قسمت مدرج پشت دستگاه مشاهده کرد. سطح آب باید همیشه بین رنگ سبز و زرد باشد و به رنگ قرمز نرسد.
اتصالات ورودی و خروجی آب چیلر چگونه باید وصل شوند؟
ورودی و خروجی آب چیلر باید به شکل معکوس وصل شوند، یعنی ورودی به خروجی و بالعکس. اگر این اتصالات اشتباه وصل شوند، تیوب دستگاه ممکن است بشکند.
چرا در فصل زمستان باید به چیلر ضد یخ اضافه کرد؟
در دمای کمتر از 10 درجه سانتیگراد، آب داخل چیلر ممکن است یخ بزند و به دستگاه آسیب برساند. اضافه کردن ضد یخ از این اتفاق جلوگیری میکند.
