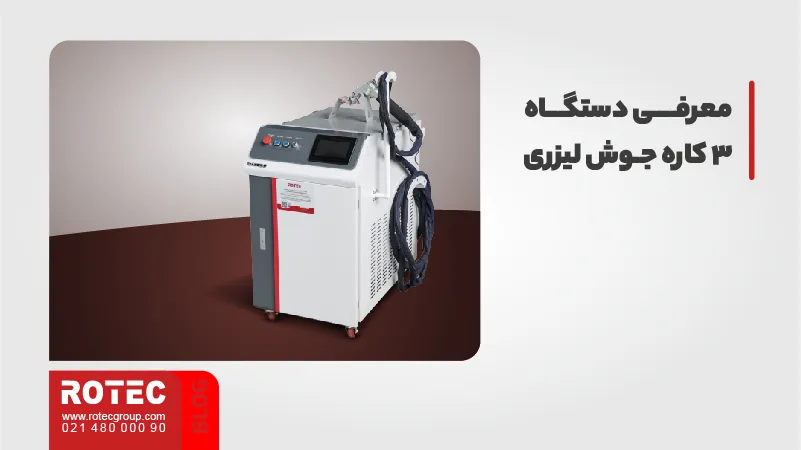

امروزه علاوه بر دستگاه های برش و حک لیزری، دستگاه دیگری به نام دستگاه جوش لیزر در صنایع مختلف کاربرد دارد؛ بنابراین نیاز است تا با تنظیمات و پارامترهای گوناگون این دستگاه آشنا شوید.
پارامترهای جدول اول فقط برای مرجع هستند و تغییرات پارامتر عمدتاً بر اساس قدرت لیزر، روش جوشکاری متریالها و عرض جوش تنظیم میشود.
نکته: هرچه صفحه ی جوشکاری نازکتر باشد، قدرت کمتر خواهد بود و در شرایط عادی و حالت خط، پارامترهای کنترل هد لیزر برای جوشکاری گوشه خارجی، جوش مورب مناسبتر است و نوع O اساساً برای اکثر جوشکاریها مناسب است.

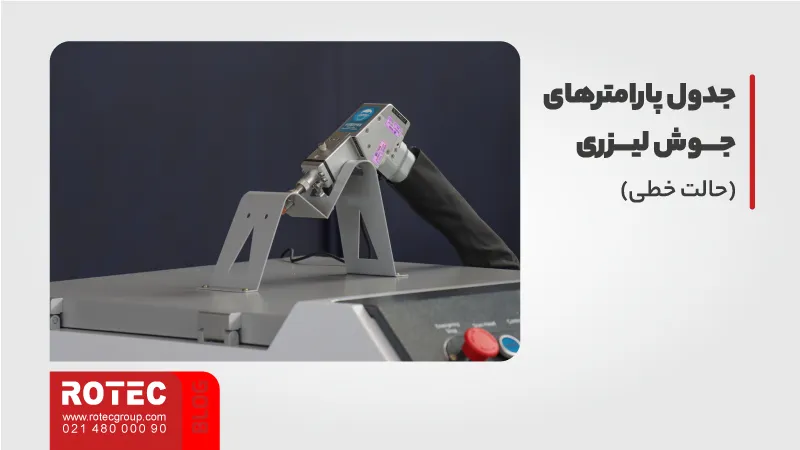

جدول پارامترهای جوش لیزری (حالت خطی)
شماره | متریال | روشها و متریالهای جوشکاری | پارامترهای حالت خطی | نمونه | |||||
کنترل لیزر | کنترل موتور | ||||||||
توان (وات) | فرکانس (هرتز) | چرخه کار | حالت کارکرد | فرکانس (هرتز) | طول (میلیمتر) | ||||
1 | آهن | 0.5 میلیمتر جوشکاری گوشه (داخلی) | حدود 300W | 3000-5000 | 60-80% | line | 12-22 | 1.2-1.8 | ![]() |
2 | 0.5 میلیمتر جوشکاری گوشه (خارجی) | حدود 300W | 3000-5000 | 60-80% | line | 12-22 | 1.2-1.8 | ![]() | |
3 | 0.5 میلیمتر جوشکاری مورب | حدود 300W | 3000-5000 | 60-80% | line | 12-22 | 1.6-2.8 | ![]() | |
4 | 0.5 میلیمتر جوشکاری تخت | حدود 300W | 3000-5000 | 60-80% | line | 12-22 | 1.6-2.8 | ![]() | |
5 | 1 میلیمتر جوشکاری گوشه (داخلی) | حدود 450W | 3000-5000 | 100% | line | 8-16 | 1.2-1.8 | ![]() | |
6 | 1 میلیمتر جوشکاری گوشه (خارجی) | حدود 450W | 3000-5000 | 100% | line | 8-16 | 1.2-1.8 | ![]() | |
7 | 1 میلیمتر جوشکاری مورب | حدود 450W | 3000-5000 | 100% | line | 8-16 | 1.6-2.8 | ![]() | |
8 | 1 میلیمتر جوشکاری تخت | حدود 450W | 3000-5000 | 100% | line | 8-16 | 1.6-2.8 | ![]() | |
9 | 0.5 میلیمتر جوشکاری گوشه (داخلی) | حدود 700W | 3000-5000 | 100% | line | 8-16 | 1.2-1.8 | ![]() | |
10 | 2 میلیمتر جوشکاری گوشه (خارجی) | حدود 700W | 3000-5000 | 100% | line | 8-16 | 1.2-1.8 | ![]() | |
11 | 2 میلیمتر جوشکاری مورب | حدود 700W | 3000-5000 | 100% | line | 8-16 | 1.6-2.8 | ![]() | |
12 | 2 میلیمتر جوشکاری تخت | حدود 700W | 3000-5000 | 100% | line | 8-16 | 1.6-2.8 | ![]() | |
13 | 4 میلیمتر جوشکاری گوشه (داخلی) | حدود 1300W | 3000-5000 | 100% | line | 8-16 | 1.6-2.8 | ![]() | |
14 | 4 میلیمتر جوشکاری تخت | حدود 1300W | 3000-5000 | 100% | line | 8-16 | 1.6-2.8 | ![]() | |
15 | آلومینیوم | 1 میلیمتر جوشکاری گوشه (داخلی) | حدود 700W | 3000-5000 | 100% | line | 4-12 | 0.8-1.8 | ![]() |
16 | 1 میلیمتر جوشکاری مورب | حدود 700W | 3000-5000 | 100% | line | 4-12 | 1.6-2.8 | ![]() | |
17 | 1 میلیمتر جوشکاری تخت | حدود 700W | 3000-5000 | 100% | line | 4-12 | 1.6-2.8 | ![]() | |
18 | 2 میلیمتر جوشکاری گوشه (داخلی) | حدود 1200W | 3000-5000 | 100% | line | 4-12 | 1.2-1.8 | ![]() | |
19 | 2 میلیمتر جوشکاری گوشه (خارجی) | حدود 1200W | 3000-5000 | 100% | line | 4-12 | 1.6-2.8 | ![]() | |
20 | 2 میلیمتر جوشکاری مورب | حدود 1200W | 3000-5000 | 100% | line | 4-12 | 1.6-2.8 | ![]() | |
21 | سزیم | 1 میلیمتر جوشکاری گوشه (داخلی) | حدود 450W | 3000-5000 | 100% | line | 8-16 | 1.2-2 | ![]() |
22 | 1 میلیمتر جوشکاری گوشه (خارجی) | حدود 450W | 3000-5000 | 100% | line | 8-16 | 1.6-2.8 | ![]() | |
23 | 1 میلیمتر جوشکاری مورب | حدود 450W | 3000-5000 | 100% | line | 4-16 | 1.6-2.8 | ![]() | |
24 | 1 میلیمتر جوشکاری تخت | حدود 450W | 3000-5000 | 100% | line | 8-16 | 1.6-2.8 | ![]() | |
25 | 2 میلیمتر جوشکاری گوشه (داخلی) | حدود 700W | 3000-5000 | 100% | line | 8-16 | 1.2-2 | ![]() | |
26 | 2 میلیمتر جوشکاری گوشه (خارجی) | حدود 700W | 3000-5000 | 100% | line | 8-16 | 1.6-2.8 | ![]() | |
27 | 2 میلیمتر جوشکاری تخت | حدود 700W | 3000-5000 | 100% | line | 8-16 | 1.6-2.8 | ![]() | |
28 | 4 میلیمتر جوشکاری گوشه (داخلی) | حدود 1200W | 3000-5000 | 100% | line | 8-16 | 1.2-2 | ![]() | |
29 | جوشکاری گوشه (خارجی) | حدود 1200W | 3000-5000 | 100% | line | 8-16 | 1.6-2.8 | ![]() | |
30 | 4 میلیمتر جوشکاری تخت | حدود 1200W | 3000-5000 | 100% | line | 8-16 | 1.6-2.8 | ![]() |
نکته:
- پهنای نوسان گالوانومتر را با توجه به عرض جوش صفحه مورد نظر تنظیم کنید.
- مصرف انرژی لیزر متناسب با ضخامت صفحه است، هرچه صفحه ضخیم تر باشد، قدرت لیزر بیشتر است و بالعکس.
- پارامترهای صفحات نازک کمتر از 1.0 متفاوت است و پارامترهای چرخه کار لیزر با توجه به درجات مختلف صفحه نازک تغییر میکند که عمدتا بر توانایی نفوذ جوش صفحات نازک تاثیر میگذارد.
- حالت خط برای اکثر جوشکاریها، مانند جوشکاری مورب و جوشکاری مسطح مناسب است.
- فرکانس تفنگ جوشکاری در محدوده 4-20 است و توان استفاده از صفحات مختلف را میتوان کمی تنظیم کرد.
- حالت جوشکاری O-mode معمولا برای انواع جوشکاری مناسب هستند که باعث میشود متریالها کاملاً ذوب شده و جوشکاری بهتر و پایدارتر از حالت خطی باشد؛ بنابراین این روش نیازمندیهای بالاتری برای قدرت لیزر دارند.
بیشتر بخوانید: آشنایی با فیدر سیم جوش لیزری

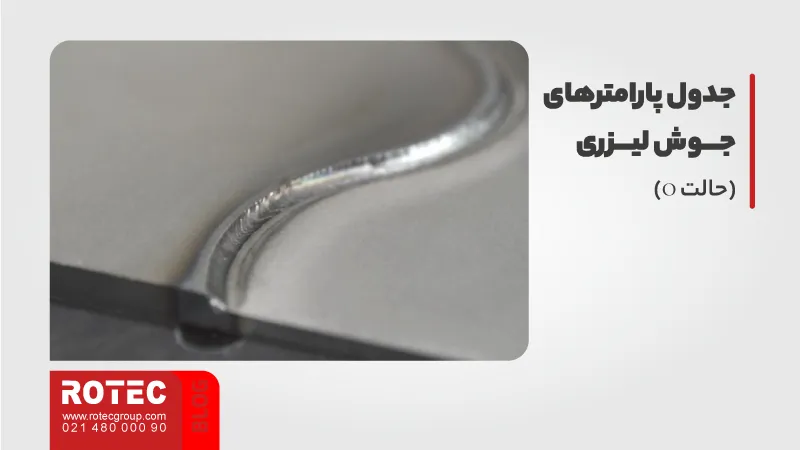

جدول پارامترهای جوش لیزری (حالت O)
شماره | متریال | روشها و متریالهای جوشکاری | پارامترهای حالت O | نمونه | |||||
کنترل لیزر | کنترل موتور | ||||||||
توان (وات) | فرکانس (هرتز) | چرخه کار | حالت کارکرد | فرکانس (هرتز) | طول (میلیمتر) | ||||
1 | آهن | 0.5 میلیمتر جوشکاری گوشه (داخلی) | حدود 350W | 3000-5000 | 60-80% | O | 12-22 | 0.8-1.8 | ![]() |
2 | 0.5 میلیمتر جوشکاری گوشه (خارجی) | حدود 350W | 3000-5000 | 60-80% | O | 12-22 | 0.8-1.8 | ![]() | |
3 | 0.5 میلیمتر جوشکاری مورب | حدود 350W | 3000-5000 | 60-80% | O | 12-22 | 1.4-2.8 | ![]() | |
4 | 0.5 میلیمتر جوشکاری تخت | حدود 350W | 3000-5000 | 60-80% | O | 12-22 | 1.4-2.8 | ![]() | |
5 | 1 میلیمتر جوشکاری گوشه (داخلی) | حدود 500W | 3000-5000 | 100% | O | 8-16 | 0.8-1.8 | ![]() | |
6 | 1 میلیمتر جوشکاری گوشه (خارجی) | حدود 500W | 3000-5000 | 200% | O | 8-16 | 0.8-1.8 | ![]() | |
7 | 1 میلیمتر جوشکاری مورب | حدود 500W | 3000-5000 | 300% | O | 8-16 | 1.4-2.8 | ![]() | |
8 | 1 میلیمتر جوشکاری تخت | حدود 500W | 3000-5000 | 400% | O | 8-16 | 1.4-2.8 | ![]() | |
9 | 2 میلیمتر جوشکاری گوشه (داخلی) | حدود 750W | 3000-5000 | 500% | O | 8-16 | 0.8-1.8 | ![]() | |
10 | 2 میلیمتر جوشکاری گوشه (خارجی) | حدود 750W | 3000-5000 | 600% | O | 8-16 | 0.8-1.8 | ![]() | |
11 | 2 میلیمتر جوشکاری مورب | حدود 750W | 3000-5000 | 700% | O | 8-16 | 1.4-2.8 | ![]() | |
12 | 2 میلیمتر جوشکاری تخت | حدود 750W | 3000-5000 | 800% | O | 8-16 | 1.4-2.8 | ![]() | |
13 | 4 میلیمتر جوشکاری گوشه (داخلی) | حدود 1350W | 3000-5000 | 900% | O | 8-16 | 1.4-2.8 | ![]() | |
14 | 4 میلیمتر جوشکاری تخت | حدود 1350W | 3000-5000 | 1000% | O | 8-16 | 1.4-2.8 | ![]() | |
15 | آلومینیوم | 1 میلیمتر جوشکاری گوشه (داخلی) | حدود 750W | 3000-5000 | 1100% | O | 4-12 | 0.8-1.8 | ![]() |
16 | 1 میلیمتر جوشکاری مورب | حدود 750W | 3000-5000 | 1200% | O | 4-12 | 1.4-2.8 | ![]() | |
17 | 1 میلیمتر جوشکاری تخت | حدود 750W | 3000-5000 | 1300% | O | 4-12 | 1.4-2.8 | ![]() | |
18 | 2 میلیمتر جوشکاری گوشه (داخلی) | حدود 1300W | 3000-5000 | 1400% | O | 4-12 | 0.8-1.8 | ![]() | |
19 | 2 میلیمتر جوشکاری گوشه (خارجی) | حدود 1300W | 3000-5000 | 1500% | O | 4-12 | 1.4-2.8 | ![]() | |
20 | 2 میلیمتر جوشکاری مورب | حدود 1300W | 3000-5000 | 1600% | O | 4-12 | 1.4-2.8 | ![]() | |
21 | سزیم | 1 میلیمتر جوشکاری گوشه (داخلی) | حدود 500W | 3000-5000 | 100% | O | 8-16 | 1.2-2 | ![]() |
22 | 1 میلیمتر جوشکاری گوشه (خارجی) | حدود 500W | 3000-5000 | 100% | O | 8-16 | 1.6-2.8 | ![]() | |
23 | 1 میلیمتر جوشکاری مورب | حدود 500W | 3000-5000 | 100% | O | 4-16 | 1.6-2.8 | ![]() | |
24 | 1 میلیمتر جوشکاری تخت | حدود 500W | 3000-5000 | 100% | O | 8-16 | 1.6-2.8 | ![]() | |
25 | 2 میلیمتر جوشکاری گوشه (داخلی) | حدود 750W | 3000-5000 | 100% | O | 8-16 | 1.2-2 | ![]() | |
26 | 2 میلیمتر جوشکاری گوشه (خارجی) | حدود 750W | 3000-5000 | 100% | O | 8-16 | 1.6-2.8 | ![]() | |
27 | 2 میلیمتر جوشکاری تخت | حدود 750W | 3000-5000 | 100% | O | 8-16 | 1.6-2.8 | ![]() | |
28 | 4 میلیمتر جوشکاری گوشه (داخلی) | حدود 1250W | 3000-5000 | 100% | O | 8-16 | 1.2-2 | ![]() | |
29 | 4 میلیمتر جوشکاری گوشه (خارجی) | حدود 1250W | 3000-5000 | 100% | O | 8-16 | 1.6-2.8 | ![]() | |
30 | 4 میلیمتر جوشکاری تخت | حدود 1250W | 3000-5000 | 100% | O | 8-16 | 1.6-2.8 | ![]() |
